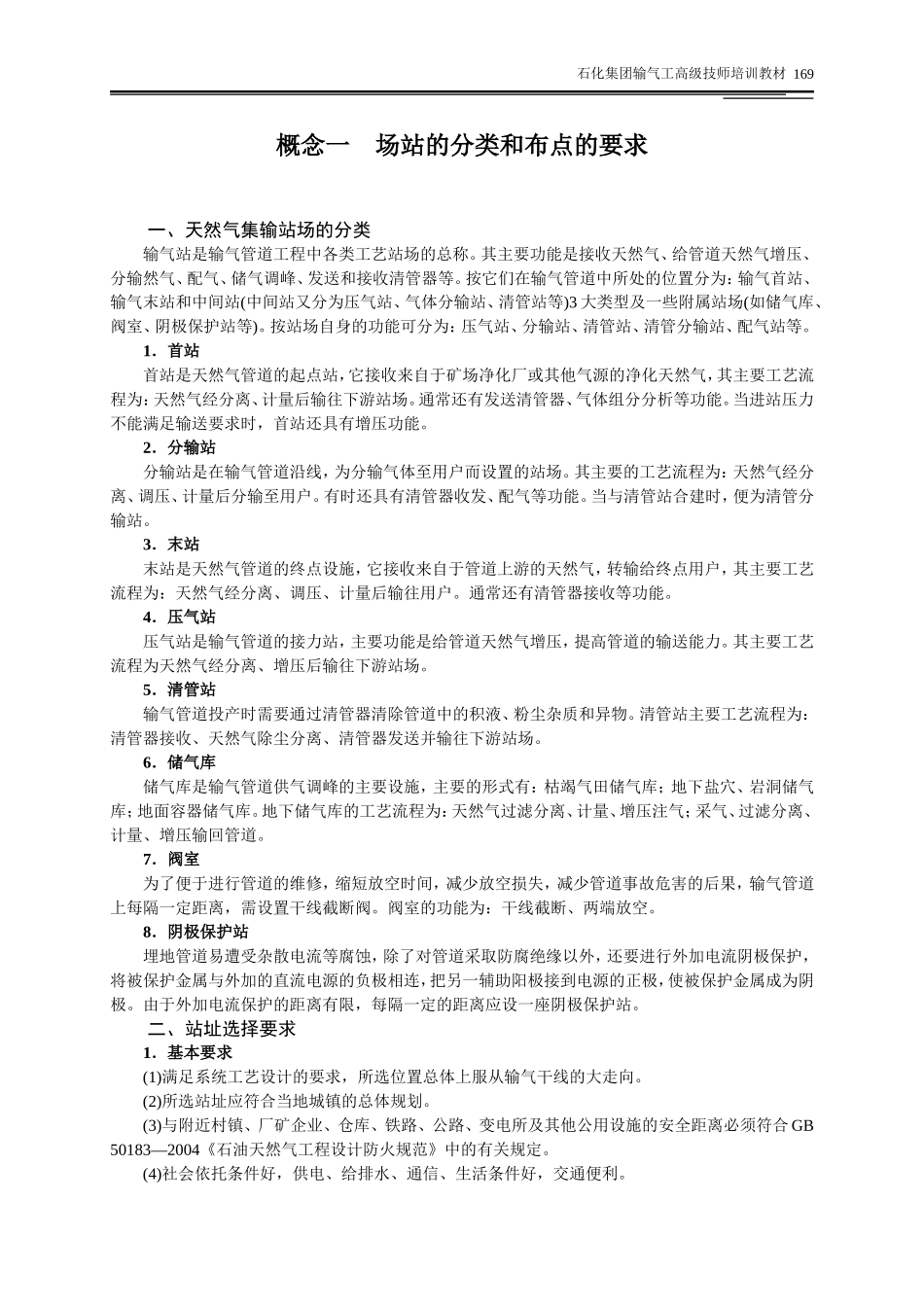

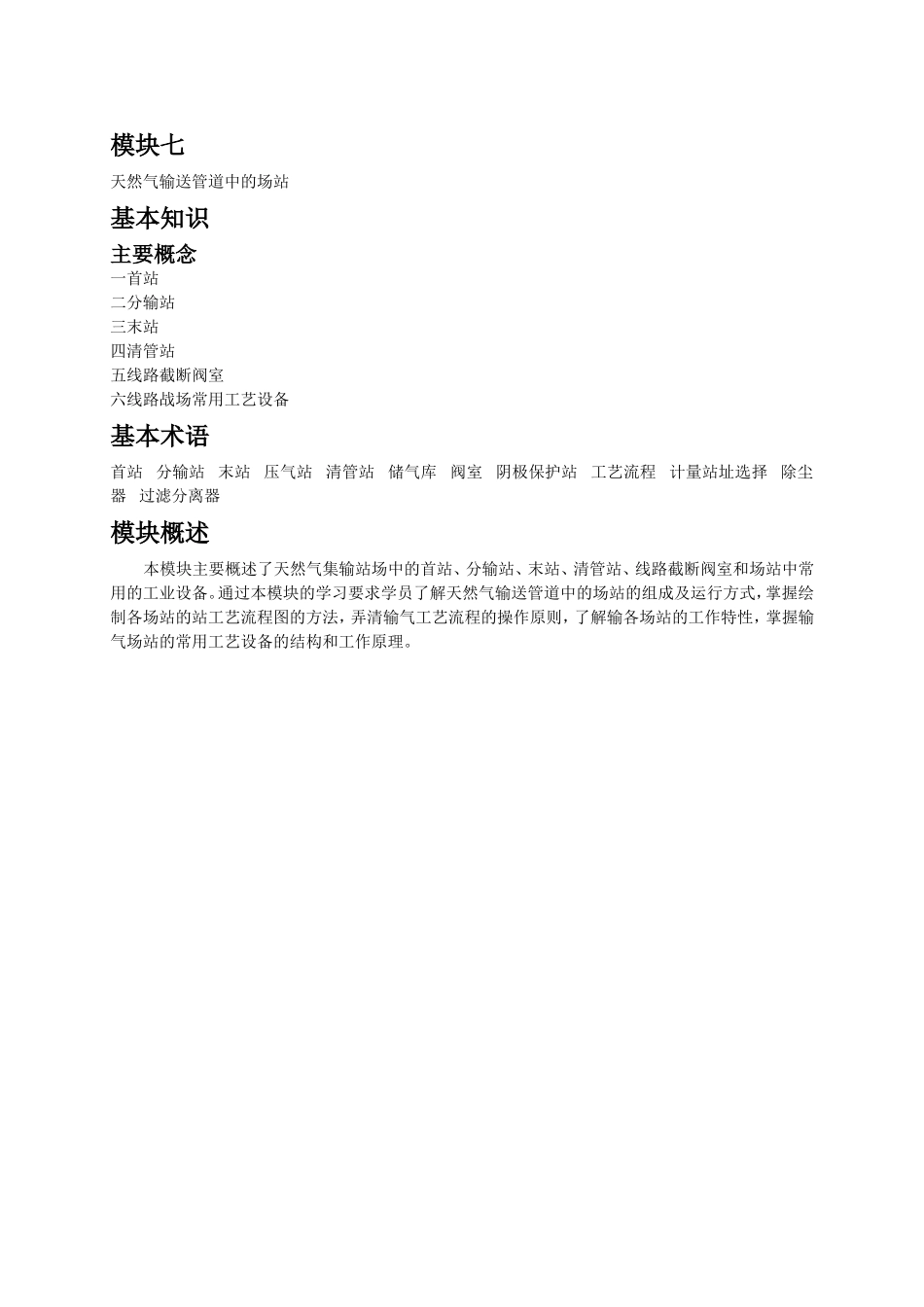

模块七天然气输送管道中的场站基本知识主要概念一首站二分输站三末站四清管站五线路截断阀室六线路战场常用工艺设备基本术语首站分输站末站压气站清管站储气库阀室阴极保护站工艺流程计量站址选择除尘器过滤分离器模块概述本模块主要概述了天然气集输站场中的首站、分输站、末站、清管站、线路截断阀室和场站中常用的工业设备。通过本模块的学习要求学员了解天然气输送管道中的场站的组成及运行方式，掌握绘制各场站的站工艺流程图的方法，弄清输气工艺流程的操作原则，了解输各场站的工作特性，掌握输气场站的常用工艺设备的结构和工作原理。石化集团输气工高级技师培训教材概念一场站的分类和布点的要求一、天然气集输站场的分类输气站是输气管道工程中各类工艺站场的总称。其主要功能是接收天然气、给管道天然气增压、分输然气、配气、储气调峰、发送和接收清管器等。按它们在输气管道中所处的位置分为：输气首站、输气末站和中间站(中间站又分为压气站、气体分输站、清管站等)3大类型及一些附属站场(如储气库、阀室、阴极保护站等)。按站场自身的功能可分为：压气站、分输站、清管站、清管分输站、配气站等。1．首站首站是天然气管道的起点站，它接收来自于矿场净化厂或其他气源的净化天然气，其主要工艺流程为：天然气经分离、计量后输往下游站场。通常还有发送清管器、气体组分分析等功能。当进站压力不能满足输送要求时，首站还具有增压功能。2．分输站分输站是在输气管道沿线，为分输气体至用户而设置的站场。其主要的工艺流程为：天然气经分离、调压、计量后分输至用户。有时还具有清管器收发、配气等功能。当与清管站合建时，便为清管分输站。3．末站末站是天然气管道的终点设施，它接收来自于管道上游的天然气，转输给终点用户，其主要工艺流程为：天然气经分离、调压、计量后输往用户。通常还有清管器接收等功能。4．压气站压气站是输气管道的接力站，主要功能是给管道天然气增压，提高管道的输送能力。其主要工艺流程为天然气经分离、增压后输往下游站场。5．清管站输气管道投产时需要通过清管器清除管道中的积液、粉尘杂质和异物。清管站主要工艺流程为：清管器接收、天然气除尘分离、清管器发送并输往下游站场。6．储气库储气库是输气管道供气调峰的主要设施，主要的形式有：枯竭气田储气库；地下盐穴、岩洞储气库；地面容器储气库。地下储气库的工艺流程为：天然气过滤分离、计量、增压注气；采气、过滤分离、计量、增压输回管道。7．阀室为了便于进行管道的维修，缩短放空时间，减少放空损失，减少管道事故危害的后果，输气管道上每隔一定距离，需设置干线截断阀。阀室的功能为：干线截断、两端放空。8．阴极保护站埋地管道易遭受杂散电流等腐蚀，除了对管道采取防腐绝缘以外，还要进行外加电流阴极保护，将被保护金属与外加的直流电源的负极相连，把另一辅助阳极接到电源的正极，使被保护金属成为阴极。由于外加电流保护的距离有限，每隔一定的距离应设一座阴极保护站。二、站址选择要求1．基本要求(1)满足系统工艺设计的要求，所选位置总体上服从输气干线的大走向。(2)所选站址应符合当地城镇的总体规划。(3)与附近村镇、厂矿企业、仓库、铁路、公路、变电所及其他公用设施的安全距离必须符合GB50183—2004《石油天然气工程设计防火规范》中的有关规定。(4)社会依托条件好，供电、给排水、通信、生活条件好，交通便利。169天然气管道输送线路工程(5)所选站址(含放空区)的占地面积应使站内各建筑物之间能留有符合防火规范规定的安全间距，必要时应考虑站场的发展余地，要近、远期结合，统筹规划。(6)选择站址应地势开阔、平缓，有利于场地排水，尽量减小平整场地的土石方工程量。2．工程地质、水文地质要求(1)选择较有利的地形及工程地质条件，应避开易发生山洪、滑坡等不良工程地质段及其他不宜建站的地方。(2)站址应尽量避开湿陷性黄土分布地区，或选在湿陷量较小的地段。(3)地下水位较低，无侵蚀性。(4)地耐力不小于150kPa。3．布站要求输气管道的沿线有许多种站场设施，将这些设施合建能减少占地，降低投资，并且方便管理。因此在可能的情况下宜尽量将这些站...
