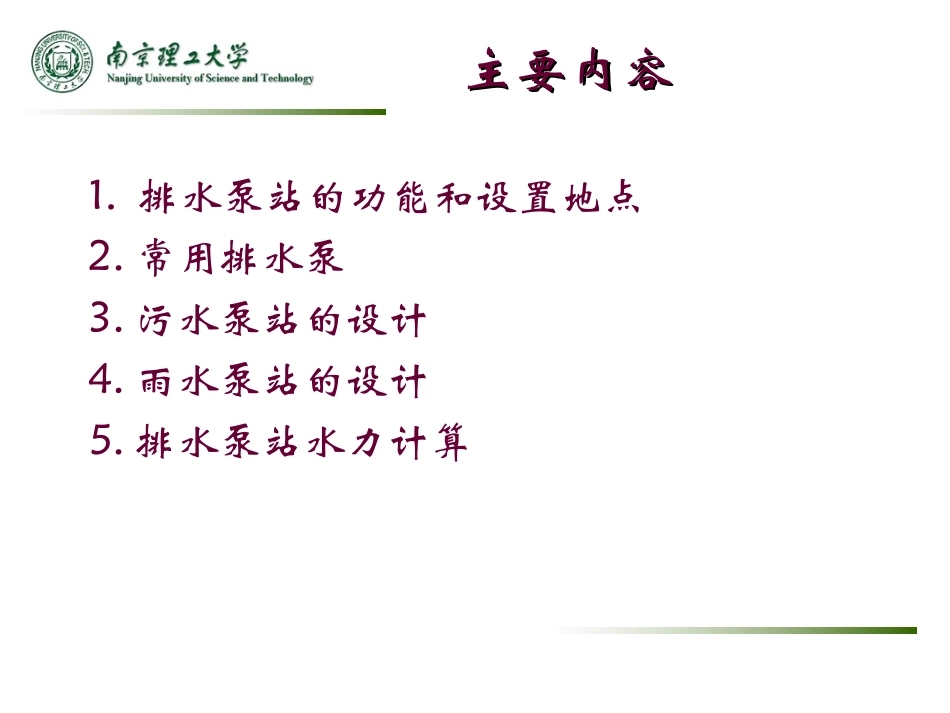

第五章排水泵站的设计主要内容主要内容1.排水泵站的功能和设置地点2.常用排水泵3.污水泵站的设计4.雨水泵站的设计5.排水泵站水力计算第一节排水泵站的功能和设置地点5.1排水泵站的功能和设置地点污水泵站雨水泵站合流泵站中途泵站终点泵站将上游来水提升至下游管道内总干管的终端，把废水排入水体，或把废水送入污水厂排水泵站的分类5.1排水泵站的功能和设置地点排水泵站的功能把离地面较深的污水或雨水提升到离地面较浅的位置上。排水泵站的设置地点(2)排入水体前的主干管上(终点泵站)。管道中的水面高度低于河流水位时设置。雨水管道的出水口虽然在河流常水位之上，但为了排除高峰时的雨水，在出水口处也常需要建造终点雨水泵站。(3)在污水处理厂构筑物之前(终点泵站)。因为管道埋设在地下，而处理构筑物大多是建造在地面之上。为了满足污水自流流过各构筑物，并排入水体，必须在管道系统的终点设置泵站。(4)在污水处理厂内，污泥的处理和利用过程中，设置污泥泵站。(1)排水管道中途埋深达到“极限深度”处（中途泵站）。(5)局部区域需要提升污水或雨水处(局部泵站)。高楼的地下室、地下铁道等处。5.1排水泵站的功能和设置地点设置排水泵站时原则选择排水泵站位置时，需要从技术经济上进行周密研究后才能确定。①选择排水泵站的位置时，应考虑当地卫生要求、地质条件、电力供应以及设置应急出水渠的可能性。②排水泵站应与居住房屋和公共建筑保持适当距离，以防止臭味和机器噪音对居住环境的影响。在泵站周围应尽可能设置宽度不小于10米的绿化隔离带。③中途泵站的设置受整个管渠系统的规划和街道干管与主干管高程上衔接等因素的影响。④在有污水厂的管道系统上设置终点泵站时，一般应设在污水厂内，以便于管理。第二节常用排水泵常用的排水泵离心泵混流泵轴流泵螺旋泵潜污泵5.2.1几种常用排水泵1．离心泵离心泵分卧式（轮轴平放）和立式（轮轴竖放）两种形式卧式离心泵离心泵动画5.2.1几种常用排水泵1．离心泵离心泵分卧式（轮轴平放）和立式（轮轴竖放）两种形式立式离心泵1．离心泵离心泵分卧式（轮轴平放）和立式（轮轴竖放）两种形式立式泵缺点：轴向推力很大，各零件易遭磨损，对安装技术要求较高，检修不如卧式泵方便。立式泵优点：（1）占地面积较小，能节省造价；（2）水泵和电动机可以分别安放在适宜的地方。应用：城市排水系统中常采用立式泵。5.2.1几种常用排水泵2．轴流泵轴流泵的主流方向与泵轴平行。轴流泵的特点是流量大，扬程低，吸水高度很低，仅有1～2m。轴流泵常用于输送雨水，广泛应用于城市雨水防洪泵站，大型污水泵站，农业排灌泵站以及大型工矿企业的冷却水泵站中。5.2.1几种常用排水泵2．轴流泵轴流泵动画5.2.1几种常用排水泵3．混流泵混流泵构造基本上于离心泵相同，只是叶轮的设计不同，泵内主流方向介于辐射和轴向之间。5.2.1几种常用排水泵4．螺旋泵缺点：（1）占地较大；（2）扬程低（一般为3~6米）。应用：灌溉、排涝、提升污水和污泥。尤其用于污水处理厂的污泥提升方面。螺旋泵示意图5.2.1几种常用排水泵4．螺旋泵应用：灌溉、排涝、提升污水和污泥。尤其用于污水处理厂的污泥提升方面。螺旋泵示意图特点：（1）没有阻塞问题；（2）结构简单，可自行制造；（3）无须辅助设备；（4）无须正规泵站；（5）基建投资省；（6）低速运行，机械磨损小，维修方便；（7）电能消耗少，运行费用低。5.2.1几种常用排水泵4．螺旋泵5.2.1几种常用排水泵5．空气提升泵利用回流活性污泥与“泵”内的混有气泡的活性污泥之间的比重差γ2-γ1造成的浮力。常用于提升回流活性污泥。结构简单，管理方便，当压缩空气有现成来源时，可以采用。5.2.1几种常用排水泵6．螺杆泵螺杆泵应用范围很广，可输送所有流动介质甚至非流动物料。螺杆泵因其可变量输送、自吸能力强、可逆转、能输送含固体颗粒的液体等特点，在排水工程中，广泛地被使用在输送湿污泥和絮凝剂药液方面。螺杆泵动画5.2.1几种常用排水泵7．潜水泵随着防腐措施和防水绝缘性能的不断改善，电动泵组可以制成能放在水中的泵组，称潜水泵。无需正规的泵站，占地面积小；管路简单，配套设备少。5.2.1几种常...
