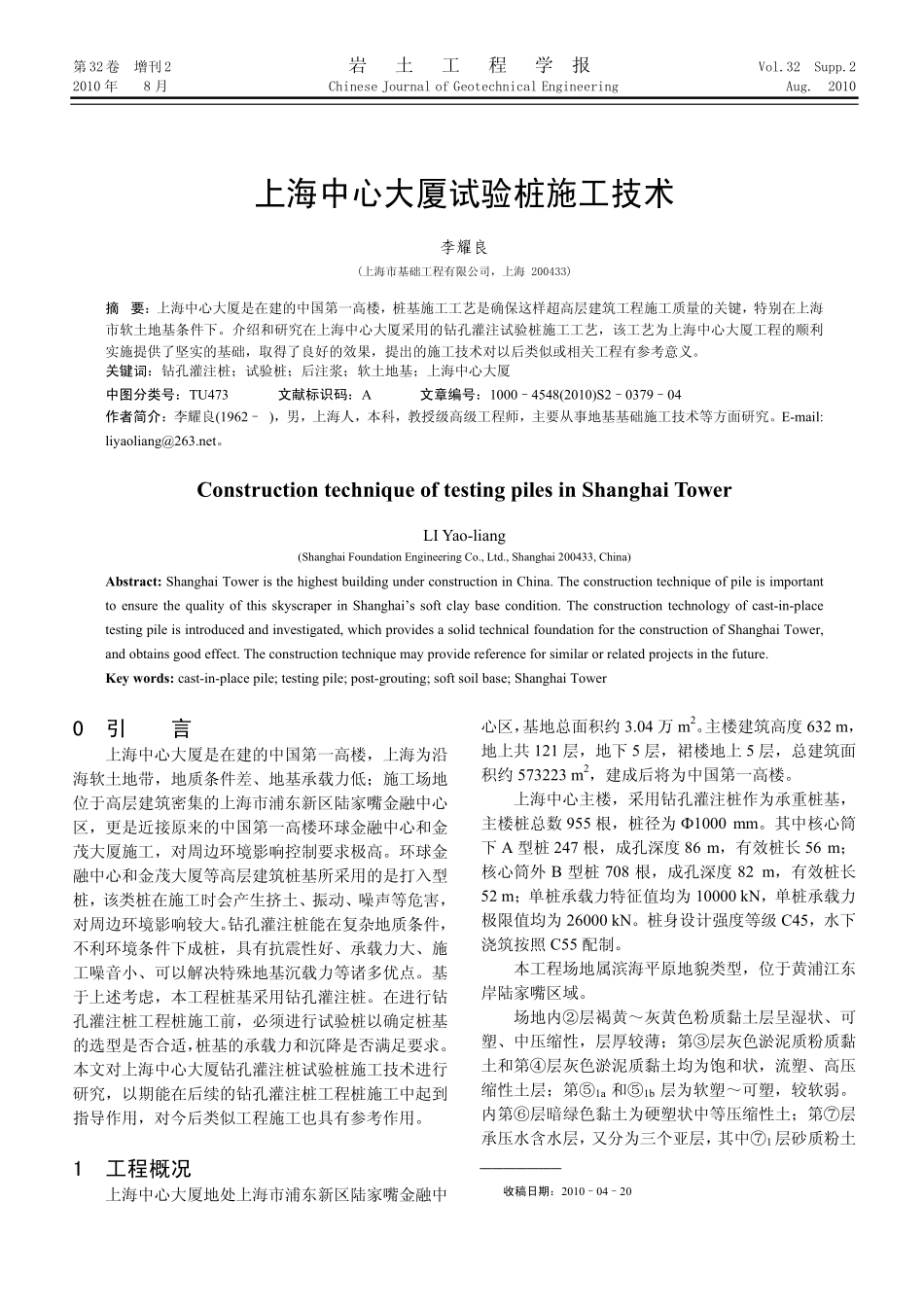

第32卷增刊2岩土工程学报Vol.32Supp.22010年8月ChineseJournalofGeotechnicalEngineeringAug.2010上海中心大厦试验桩施工技术李耀良(上海市基础工程有限公司，上海200433)摘要：上海中心大厦是在建的中国第一高楼，桩基施工工艺是确保这样超高层建筑工程施工质量的关键，特别在上海市软土地基条件下。介绍和研究在上海中心大厦采用的钻孔灌注试验桩施工工艺，该工艺为上海中心大厦工程的顺利实施提供了坚实的基础，取得了良好的效果，提出的施工技术对以后类似或相关工程有参考意义。关键词：钻孔灌注桩；试验桩；后注浆；软土地基；上海中心大厦中图分类号：TU473文献标识码：A文章编号：1000–4548(2010)S2–0379–04作者简介：李耀良(1962–)，男，上海人，本科，教授级高级工程师，主要从事地基基础施工技术等方面研究。E-mail:liyaoliang@263.net。ConstructiontechniqueoftestingpilesinShanghaiTowerLIYao-liang(ShanghaiFoundationEngineeringCo.,Ltd.,Shanghai200433,China)Abstract:ShanghaiToweristhehighestbuildingunderconstructioninChina.TheconstructiontechniqueofpileisimportanttoensurethequalityofthisskyscraperinShanghai’ssoftclaybasecondition.Theconstructiontechnologyofcast-in-placetestingpileisintroducedandinvestigated,whichprovidesasolidtechnicalfoundationfortheconstructionofShanghaiTower,andobtainsgoodeffect.Theconstructiontechniquemayprovidereferenceforsimilarorrelatedprojectsinthefuture.Keywords:cast-in-placepile;testingpile;post-grouting;softsoilbase;ShanghaiTower0引言上海中心大厦是在建的中国第一高楼，上海为沿海软土地带，地质条件差、地基承载力低；施工场地位于高层建筑密集的上海市浦东新区陆家嘴金融中心区，更是近接原来的中国第一高楼环球金融中心和金茂大厦施工，对周边环境影响控制要求极高。环球金融中心和金茂大厦等高层建筑桩基所采用的是打入型桩，该类桩在施工时会产生挤土、振动、噪声等危害，对周边环境影响较大。钻孔灌注桩能在复杂地质条件，不利环境条件下成桩，具有抗震性好、承载力大、施工噪音小、可以解决特殊地基沉载力等诸多优点。基于上述考虑，本工程桩基采用钻孔灌注桩。在进行钻孔灌注桩工程桩施工前，必须进行试验桩以确定桩基的选型是否合适，桩基的承载力和沉降是否满足要求。本文对上海中心大厦钻孔灌注桩试验桩施工技术进行研究，以期能在后续的钻孔灌注桩工程桩施工中起到指导作用，对今后类似工程施工也具有参考作用。1工程概况上海中心大厦地处上海市浦东新区陆家嘴金融中心区，基地总面积约3.04万m2。主楼建筑高度632m，地上共121层，地下5层，裙楼地上5层，总建筑面积约573223m2，建成后将为中国第一高楼。上海中心主楼，采用钻孔灌注桩作为承重桩基，主楼桩总数955根，桩径为Ф1000mm。其中核心筒下A型桩247根，成孔深度86m，有效桩长56m；核心筒外B型桩708根，成孔深度82m，有效桩长52m；单桩承载力特征值均为10000kN，单桩承载力极限值均为26000kN。桩身设计强度等级C45，水下浇筑按照C55配制。本工程场地属滨海平原地貌类型，位于黄浦江东岸陆家嘴区域。场地内②层褐黄～灰黄色粉质黏土层呈湿状、可塑、中压缩性，层厚较薄；第③层灰色淤泥质粉质黏土和第④层灰色淤泥质黏土均为饱和状，流塑、高压缩性土层；第⑤1a和⑤1b层为软塑～可塑，较软弱。内第⑥层暗绿色黏土为硬塑状中等压缩性土；第⑦层承压水含水层，又分为三个亚层，其中⑦1层砂质粉土───────收稿日期：2010–04–20380岩土工程学报2010年土质较好，为中等压缩性土；⑦2层黄色粉砂属于中偏低等压缩性土；⑦3层灰色粉砂属于中等压缩性土；第⑧层粉质黏土层缺失，故⑦层与⑨层土连通；第⑨1层灰色砂质粉土，第⑨2-1层灰色粉砂，密实，夹多量中粗砂及砾砂。本次施工内容为承压桩试桩4组，包括4根试桩、9根锚桩，本次试桩均不用作工程桩。试桩设计桩径Ф1000，桩底标高-83.70m，成孔深度约88m，桩端入⑨2层10m，桩身在⑦层⑨层两个砂性土层中的总长度约60m。2试验桩施工难点（1）粉砂质土层内成孔...
