第五章 螺纹联接VIP免费

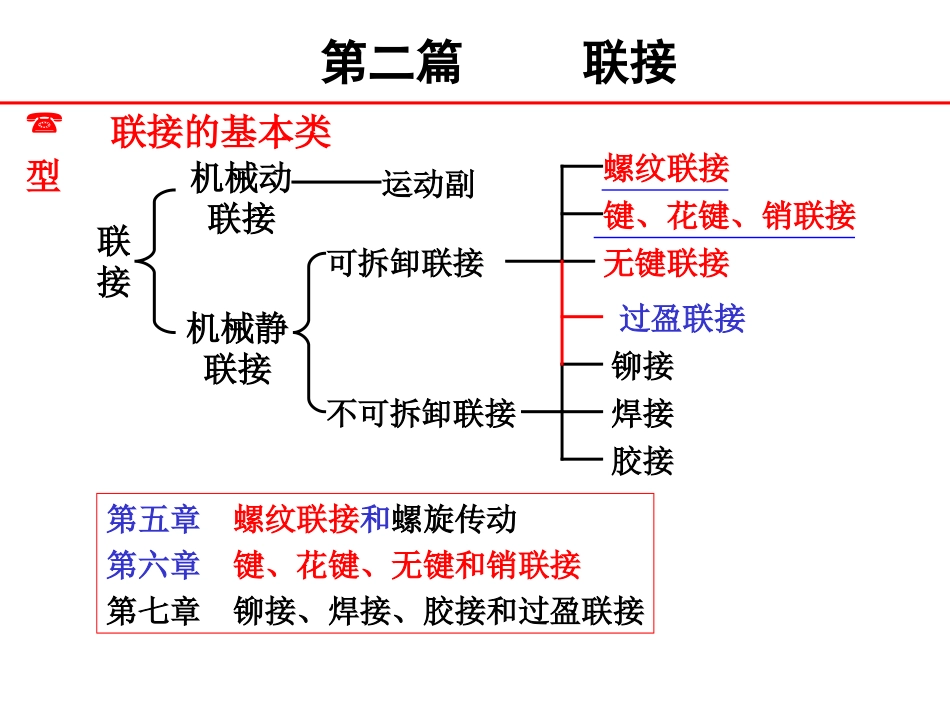

第五章 螺纹联接_第1页
1/69

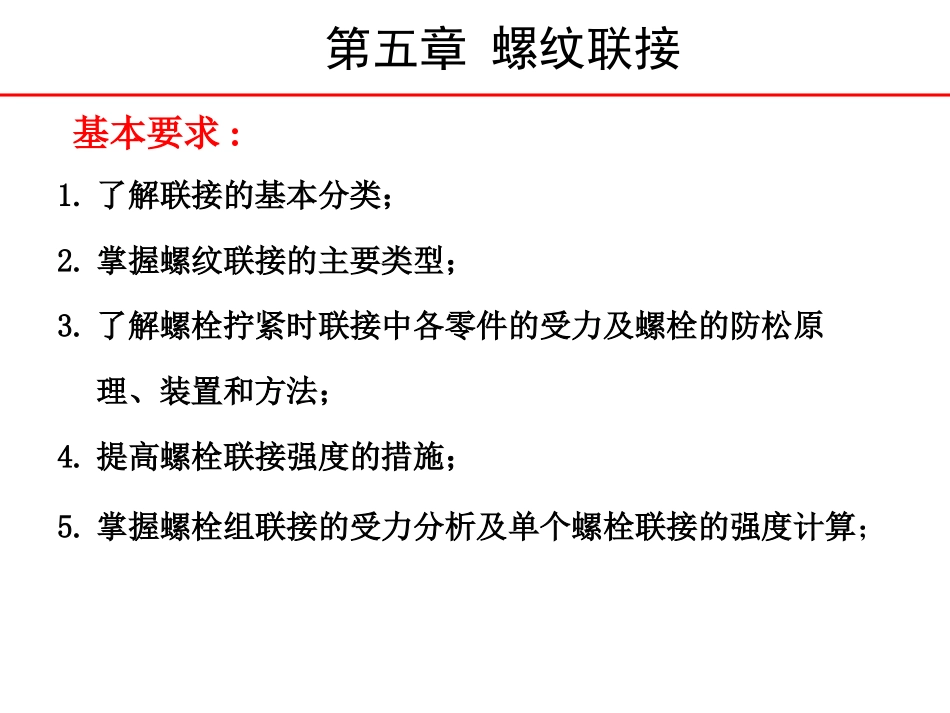

第五章 螺纹联接_第2页
2/69

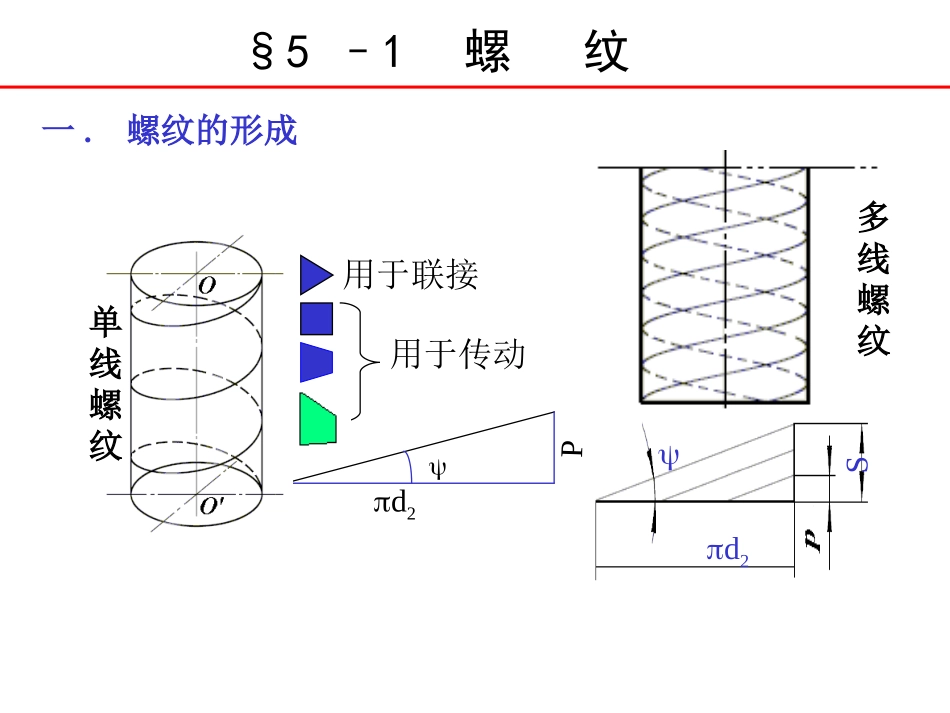

第五章 螺纹联接_第3页
3/69
第二篇联接联接机械动联接运动副机械静联接可拆卸联接不可拆卸联接螺纹联接键、花键、销联接无键联接铆接焊接胶接过盈联接联接的基本类型第五章螺纹联接和螺旋传动第六章键、花键、无键和销联接第七章铆接、焊接、胶接和过盈联接第五章螺纹联接1.了解联接的基本分类;2.掌握螺纹联接的主要类型;3.了解螺栓拧紧时联接中各零件的受力及螺栓的防松原理、装置和方法;4.提高螺栓联接强度的措施;5.掌握螺栓组联接的受力分析及单个螺栓联接的强度计算;基本要求:Pd2一.螺纹的形成用于联接用于传动单线螺纹Sd2多线螺纹§5–1螺纹二.螺纹的分类:1)按牙形分:2)按螺旋的线数分:单线、多线(一般不超过4线),线数越多,导程越大。单线用于联接,多线用于传动。3)按旋向分:右旋、左旋。一般用右旋。4)内、外螺纹之分:二者旋合组成螺旋副(螺纹副)5)按母体的形状分:圆柱螺纹、圆锥螺纹6)按采取标准制度的不同:公制、英制注:除了矩形螺纹外,其它螺纹都已标准化了,设计时应按国家标准设计。三角形:锯齿形:矩形:梯形:机械制造常用螺纹:常用螺纹(按牙形分)三角螺纹矩形螺纹梯形螺纹锯齿形螺纹圆螺纹普通螺纹管螺纹粗牙螺纹细牙螺纹普通细牙非螺纹密封螺纹密封圆锥管螺纹用于传动用于联接常用螺纹的特点及应用1.普通螺纹:是牙型角=60º的三角形米制螺纹,大径d为其公称直径。同一公称直径可以有多种螺距。其中螺距最大的称为粗牙螺纹,其余的均称为细牙螺纹。细牙螺纹因螺距小,升角小,因此自锁性好、强度高,但不耐磨、易滑扣。细牙螺纹用于薄壁零件以及受振动载荷的联接、微调机构中。2.管螺纹:公称直径为管子的公称通经。3.用于传动的螺纹:三.螺纹的基本参数:1)大径d:(公称直径)h8)螺纹升角ψ:中径圆柱上,螺旋线切线与垂直螺纹轴线的平面间的夹角。tgψ=nP/d29)接触高度h:内外螺纹旋合后接触面的径向高度。2)小径d1:(强度计算用)3)中径d2:(分析效率时用)4)螺距P:相邻两牙在中径线上对应点间的轴向距离。5)导程S:同一螺旋线上相邻两牙在中径线上对应点间的轴向距离。S=nP6)牙形角:螺纹轴向截面内,螺纹牙型两侧边的夹角。7)牙形斜角:牙型侧边与垂直螺纹轴线的平面间的夹角。对于对称牙型=/2。ψ§5-2螺纹联接的基本类型及螺纹标准件一.螺纹联接的基本类型:1.螺栓联接:1)被联接件的孔不用加工螺纹,装拆方便,用于经常拆装的场合。2)只适用于被联接件都较薄的情况。(1)普通螺栓联接(2)铰制孔螺栓联接螺栓联接、螺钉联接、双头螺柱联接、紧定螺钉联接。2.双头螺柱联接:特点及应用:被联接件之一需加工螺纹孔。用于被联接件之一比较厚,需经常拆装的情况。3.螺钉联接:特点及应用:被联接件之一需加工螺纹孔,省去了螺母,结构简单。用于被联接件之一比较厚,不宜经常拆装的场合。4.紧定螺钉联接:用于固定两零件的相对位置,并传递不大的力或力矩。地脚螺栓吊环螺栓T形槽螺栓其它常用的螺纹联接二.螺纹紧固件1.螺栓螺栓的形状较多,用途也很广泛。如右图所示为各种不同形式的螺栓。螺栓联接也可以用于螺钉联接中。2.双头螺柱3.螺钉、紧定螺钉螺钉的头部和端部有多种形式,以适应不同场合的需要。4.螺母普通用的螺纹紧固件,按制造精度分粗制、精制两类。前者多用于建筑、木结构及其它次要场合,精制的广泛用于机器设备中。螺纹联接件分三个精度等级:A、B、C(高—底),C级最常用。精度等级要配套使用。5.垫圈§5-3螺纹联接的预紧在装配时,螺纹联接都必须预紧。对于重要的螺纹联接,还应控制其预紧力的大小。1.预紧力:2.预紧的目的:1)增加联接的可靠性;2)增加联接的刚性;3)防松;4)受横向载荷作用时,增大摩擦力,防止相对滑动;5)增大疲劳强度。使联接在承受工作载荷之前预先受到力的作用,这个力称为预紧力。预紧力不能太大,太大易过载拉断,因此,预紧力要保证且又不使其过载。3.拧紧力矩T=T1+T2001)螺旋副间的摩擦力矩T1:设F0为螺栓所受的预紧力,则:)(0vtgFF)(222021vtgdFdFT2)螺母与支撑面间的摩擦力矩:fcrFfT02式中:fc为螺母与被联接件支撑面间的摩擦系数。无...
