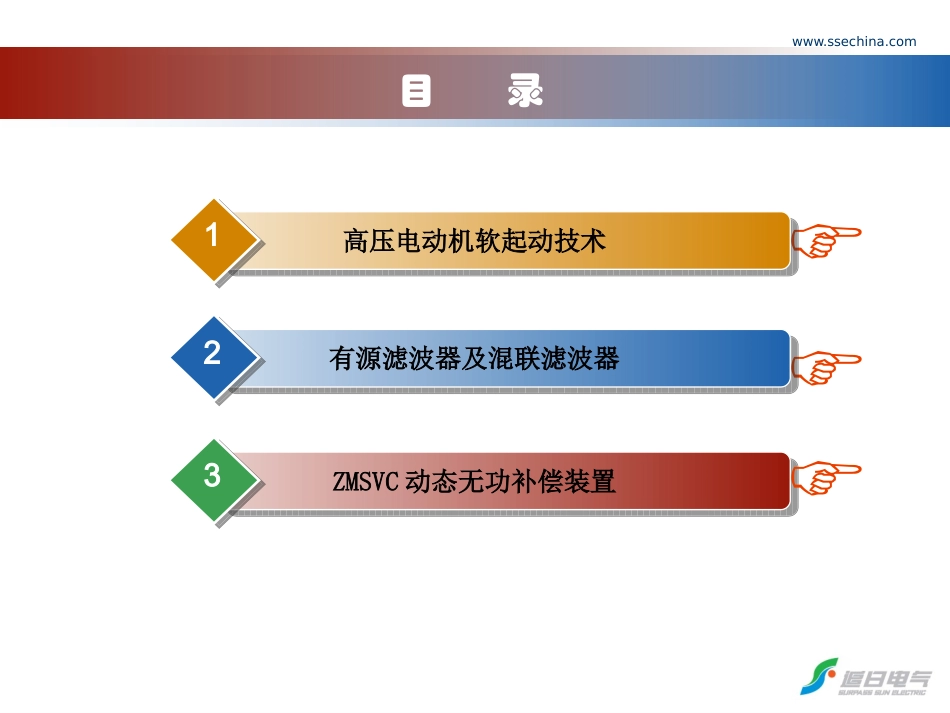

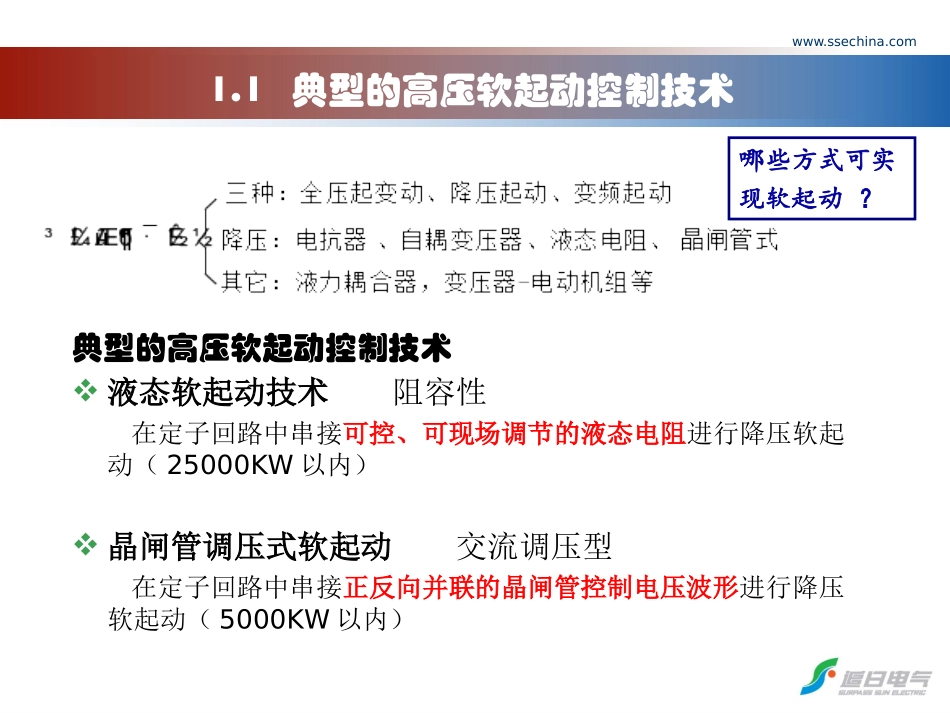

LOGOwww.ssechina.comwww.ssechina.comwww.ssechina.comCompanyLogo目录高压电动机软起动技术1有源滤波器及混联滤波器2ZMSVC动态无功补偿装置3www.ssechina.comCompanyLogo1.1典型的高压软起动控制技术典型的高压软起动控制技术液态软起动技术阻容性在定子回路中串接可控、可现场调节的液态电阻进行降压软起动（25000KW以内）晶闸管调压式软起动交流调压型在定子回路中串接正反向并联的晶闸管控制电压波形进行降压软起动（5000KW以内）哪些方式可实现软起动？www.ssechina.comCompanyLogo1.2高压电动机软起动主要解决的问题降低大电流冲击对电动机本身：电机寿命缩短、绕组过热、绝缘损坏；对电网电压及同网设备：压降过大，共网负荷欠压运行或停机。软起动解决所的问题减缓对机组的机械冲击•对电机轴及笼条、传动联轴机构、齿轮箱、轴承座等•对负载机轴、机身等产生破坏性损害www.ssechina.comCompanyLogo1.3工程中对大电动机软起动的要求初始起动电磁转矩能够克服负载静阻转矩（≥1.1TL),尽可能地限制电机起动电流；起动过程平均电磁转矩足够大，起动时间短；起动设备安全可靠，操作方便，设备简单经济；起动过程无谐波污染。www.ssechina.comCompanyLogo1.4GZYQ液态软起动装置工作原理起动工作原理：工作原理：在定子回路中串接可控、可串接可控、可现场调节的液态电阻现场调节的液态电阻进行降压软起动。适用范围：适用范围：适用于额定电压3KV---10KV功率在5000kw-25000kw5000kw-25000kw以上的大、中型鼠笼电动机或同步电动机的软起动与保护。www.ssechina.comCompanyLogo1.5GZYQ液态软起动常用的接线型式电动机星点打开电动机星点打开电动机星点不能打开或三角形接线电动机星点不能打开或三角形接线www.ssechina.comCompanyLogo1.6GZRQ高压固态软起动装置工作原理工作原理：工作原理：在定子回路中串接正、反正、反向并联的晶闸管控制电压向并联的晶闸管控制电压波形波形进行降压软起动。适用范围：适用范围：适用于额定电压3KV---10KV功率在5000kw5000kw以内以内的大、中型鼠笼电动机或同步电动机的软起动与保护。GZRQGZRQ工作原理示意图工作原理示意图www.ssechina.comCompanyLogo1.7GZRQ高压固态软起动装置晶闸管控制TexTextText晶闸管软起动控制过程晶闸管软起动控制过程www.ssechina.comCompanyLogo1.8GZRQ高压固态软起动装置主要技术参数主机参数5000kw以内三相中压鼠笼异步、同步电机电源电压3.3-11kV+10%-15%电流规格65A、100A、150A、200A、250A、300A、350A、400A、450A、500A控制电源110VAC至130VAC,220VAC至240VAC起动频次3—5次(每小时)每两次间隔时间不小于10分钟控制方式电流闭环起动，电压斜坡起动，突跳控制,软停车主回路组12-36SCRS冷却方式空气对流安装地点温度0—40℃，海拔0-1000m相对湿度5%—95%www.ssechina.comCompanyLogo1.9GZRQ高压固态软起动装置主要性能特点多种起动及停车模式多种起动及停车模式可实现限流软起动、电压斜坡起动、突跳起动，泵控起动；多种停车方式，可实现自由停车、软停车，软停+制动刹车，还具有点动功能，用户可据工况灵活选择；起动频次高起动频次高可实现频繁起动，满足复杂工况需求，起动次数3-5次/时，每次间隔时间不小于10分钟；独有的大屏幕人机触摸式界面交互功能独有的大屏幕人机触摸式界面交互功能人机界面智能化设置起动参数，并有效监控运行状态和设备故障信息；完善的电机保护功能完善的电机保护功能具备完善的电动机保护包括起动次数过多、起动超时、缺相、欠压/过压、欠流、过流、起动器超温、电机堵转、电机过载、电流不平衡、接地故障电流、旁路打开等保护项目，确保机组性能安全。www.ssechina.comCompanyLogo起动方式对比项目高压液态软起动高压固态软起动适用范围超大功率机组性价比更高5000kw以内性价比较高，5000kw以上所技术所限允许连续起动3次以内3-5次/时起动能耗有无环境要求不高高维护费用低高价格低较高污染情况无谐波污染体积较大较小维护水平要求低高技术先进性成熟技术新技术，较先进1.10二种起动方式的比较www.ssechina.comCompanyLogo1.11起动方式的选择原则综合对比结论：综合对...
