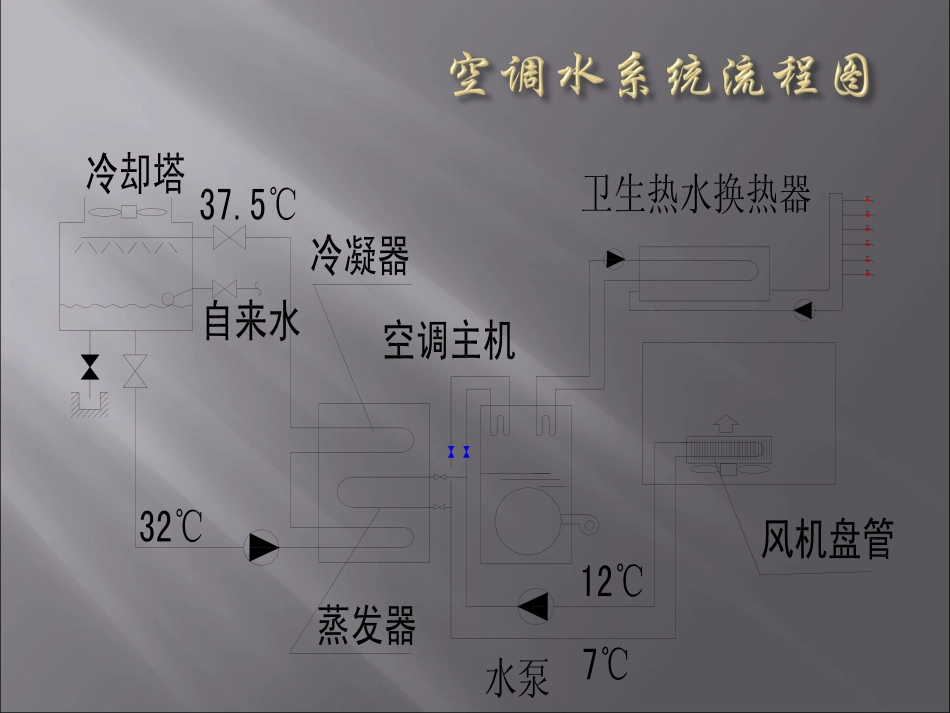

冷却塔的热负荷Q2=Q1+Q3-Q4Q112℃7℃空调房间26℃Q3直燃机Q4Q232℃冷却塔Q1--空调负荷Q2--通过冷却塔散发的热量Q3--燃烧机产生的热量Q4--排烟带走的热量37.5℃1)冷温水系统A.冷温水系统的分类a.按系统形式分类开式系统：系统回水集中进入建筑物底层、地下室的水池或蓄冷水池，再由水泵送往主机，经冷却或加热后，再输送至整个系统。由于管路系统与大气相通，水中含氧量高，管路与设备的腐蚀机会多；需要增加克服静水压力的额外能量，输送能耗大。近年来除开式冷却塔和喷水室冷水系统外，开式系统已很少采用。闭式系统：冷水或热水在系统中密闭循环，不与大气接触，仅在系统最高点设置膨胀水箱，管道与设备的腐蚀机会少；该种系统简单，无须克服静水压力，水泵扬程、功率均小。b．按水路流程分类同程式系统：供、回水干管中的水流方向相同，经过每一环路的管路长度相等。水量分配、调节方便，便于水力平衡；但需设回程管，管道长度增加，初投资稍高。异程式系统：供、回水干管中的水流方向相反，经过每一环路的管路长度不等。无须回程管，管道长度较短，管路简单，初投资稍低；但水量分配、调节较难，水力平衡较麻烦。水系统立管或水平干管距离较长时，通常采用同程式布置；建筑层数较少、水系统较小时，可采用异程式布置，但所有支管上均应装设流量调节阀以平衡阻力c.按布管方式分类两管制系统：冬季供应热水与夏季供应冷水都在同一管路系统中进行。管路系统简单，初投资省，但无法同时满足供冷、供热的要求。三管制系统：分别设置冷、热的供水管和冷、热的换热器，而冷、热水的回水管共用一根。能同时满足供冷、供热要求；但由于冷、热水同时进入一根回水管，造成混合损失大，热效率低，而且冷热环路互相串通，系统水力工况复杂；初投资较双水管系统高。四管制系统：有分开的冷、热的供、回水管和冷、热的换热器，克服了三管制系统存在的回水管混合损失问题。操作简单，能灵活实现同时供冷和供热；但管路系统复杂、初投资高。d.按流量控制分类定流量水系统：系统循环水量保持定值，负荷变化时改变供回水温度来匹配。定流量水系统负荷侧（空调箱或风机盘管）水流量不调节或采用三通阀进行双位控制，因而系统简单，操作方便，无须复杂的自控设备；但配管设计时不能考虑同时使用系数，输送能耗始终处于设计的最大值。变流量水系统：系统供回水温度保持定值，负荷改变时通过供水量的变化来适应。变流量水系统负荷侧采用二通阀双位调节，输送能耗随负荷减少而降低，配管设计时考虑同时使用系数，管径可相应减小，水泵容量、耗电相应减少；但系统较复杂，必须配备自控设备。e.按循环方式分类一级泵系统：冷/热源侧与负荷侧合用一组循环水泵。如负荷侧设置三通阀，则通过制冷机的流量是一定的；负荷侧设置二通阀，则系统水流量会减小，为保持制冷机水流量恒定，应在供回水干管间设置旁通管路。一级泵系统简单，初投资省；但不能调节水泵流量，难以节省输送能耗，不能适应供水分区压降较悬殊的情况。二级泵系统：冷/热源侧与负荷侧分别配备循环水泵。一般冷热源侧设置定流量一次水泵，以维持一次环路水流量基本不变；负荷侧设置二次泵，组成二次环路。复式泵可实现水泵变流量，节省输送能耗，能适应供水分区不同压降，系统总压力低；但系统较复杂，初投资稍高。6123454-电动阀6-膨胀水箱3-末端装置2-制冷机组1-一次泵5-压差旁通阀分水器集水器软化水补水77-自动排气阀5-电动阀6-压差旁通阀12-制冷机组1-一次泵4-末端装置3-二次泵276347-膨胀水箱12374655a．空调冷却水系统由送回水管路、水泵、调节阀门、除污器、冷却塔、自动补水装置等组成。b．冷却水系统在空调系统中的重要作用。c.冷却塔应布置在通风良好的场所，尽量避开有尘埃、酸性气体、高温气体和水蒸汽较多的场所。一般布置在地面、机房或裙楼屋顶上。d.冷却水系统的系统形式冷却水系统因冷却塔的型式不同，可分为开式系统和闭式系统。当选用开式冷却塔，系统为开式系统；当选用闭式冷却塔，系统为闭式系统。开式冷却塔是利用循环水与空气接触直接冷却循环水，其优点是具有换热效率高，体积小，容易...
