如何拆笔记本主板上的排线VIP免费

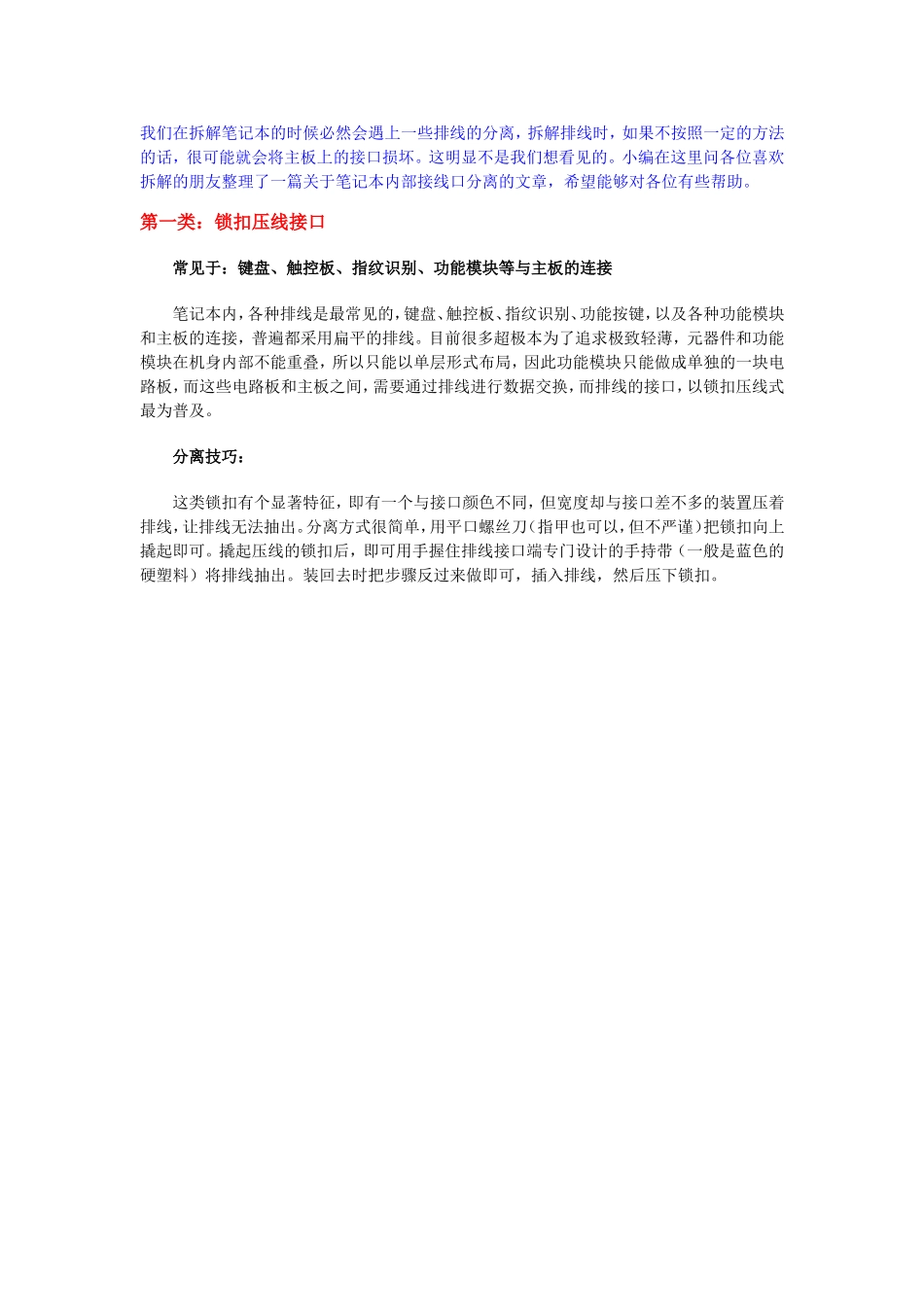

我们在拆解笔记本的时候必然会遇上一些排线的分离，拆解排线时，如果不按照一定的方法的话，很可能就会将主板上的接口损坏。这明显不是我们想看见的。小编在这里问各位喜欢拆解的朋友整理了一篇关于笔记本内部接线口分离的文章，希望能够对各位有些帮助。第一类：锁扣压线接口常见于：键盘、触控板、指纹识别、功能模块等与主板的连接笔记本内，各种排线是最常见的，键盘、触控板、指纹识别、功能按键，以及各种功能模块和主板的连接，普遍都采用扁平的排线。目前很多超极本为了追求极致轻薄，元器件和功能模块在机身内部不能重叠，所以只能以单层形式布局，因此功能模块只能做成单独的一块电路板，而这些电路板和主板之间，需要通过排线进行数据交换，而排线的接口，以锁扣压线式最为普及。分离技巧：这类锁扣有个显著特征，即有一个与接口颜色不同，但宽度却与接口差不多的装置压着排线，让排线无法抽出。分离方式很简单，用平口螺丝刀（指甲也可以，但不严谨）把锁扣向上撬起即可。撬起压线的锁扣后，即可用手握住排线接口端专门设计的手持带（一般是蓝色的硬塑料）将排线抽出。装回去时把步骤反过来做即可，插入排线，然后压下锁扣。第二类：暗扣压线接口常见于：键盘、触控板、指纹识别等此类接口和第一类接口外观上存在明显不同，但是在用途上二者却有些重合，如键盘连接，这两类接口都在使用，不过第二类接口更适合更宽的排线。由于第二类接口乍一看没有锁扣装置，所以往往会让初学拆机的人迷惘，不知道“如何下手”。分离技巧：仔细观察，这种接口两头的颜色往往与接口底座不同，它们就是锁扣装置。用尖锐物（如镊子或平口螺丝刀）把接口两端的锁扣向外推出就能解除锁定。不过要注意：推出的方向，有些是朝着排线方向（如图所示），有些是朝着相反的方向进行——视具体情况而定。由于笔记本内部的接口很小，所以，排线插进去后究竟插到位没有，是个很考究的问题。笔记本设计者已考虑到了这点，所以在排线的接口端画了一根白线。一般来说，当锁扣压下时，白线正好被锁扣遮挡住或紧挨锁扣就表示到位了。第三类：把手提拉式接口常见于：屏线与主板的连接在笔记本中，往往有一股比较粗的包裹着外皮的线从转轴处引出，连接在主板一个较大的接口上，这根线就是我们俗称的屏线（编注：为显示屏供电和传输图像信号），它对应的接口形式也相对固定——它的接口顶端带有塑料“提手”设计，材质一般为金属罩式样接口。分离技巧：别不敢下手，先用手拧住塑料薄膜一样的把手，适度用力向上提。如果提不起来再用工具，平口螺丝刀或塑料撬片都可，插入接口下部轻轻向上撬。两头都适当撬起来一点后，再拧住把手向上提就能把这个接口分离开。一般来说，除了少部分机型可能会采用下面提到的第四类插座式接口设计外，绝大部分笔记本的屏线都采用了这种接口和主板连接，很容易识别。第四类：插座式接口常见于：风扇、纽扣电池等与主板的连接在笔记本内部，总能看到几根有包含了红、白线的组合线（也有些包含了红、白、黑线），有些是包裹起来的，有些则没有包裹。这些线缆主要用于音箱、蓝牙、风扇或者电源供电等线缆，而它的接口形式非常简单，插座式，至少有2根连接线。分离技巧：这种接口的分离有时可不用工具——由于线的插口处有一个略宽的设计，用指头捏住那里适度摇晃着向外扯即可。但也有手扯不出来的时候。这时可用工具把略宽处向外推，直到推出为止。重新插入很简单——由于这种插座和插头都是有方向性的，插反了也差不进去。提醒大家前往不可拉住线直接往外拽，很容易损坏接口。第五类：压扣式接口常见于：笔记本内置电池与主板的连接压扣式接口目前很频繁地出现在超极本中，主要用于内置电池与主板的连接，它对应的线也很有特色，往往都是这种“大平口”的复合线。以前遇到过不少朋友，觉得自己知晓第一类锁扣压线接口和压扣接口的秘密，就能在笔记本拆解时一路攻城拔寨，结果，在这种接口面前还是傻眼了。这种接口很有迷惑性，往往会让人以为是锁扣压线接口其中一种形式。分离技巧：这种接口其实是上下插接式的，接口的触点大，且每个触点有一定高度，另外这种接口的两侧有两个很...
