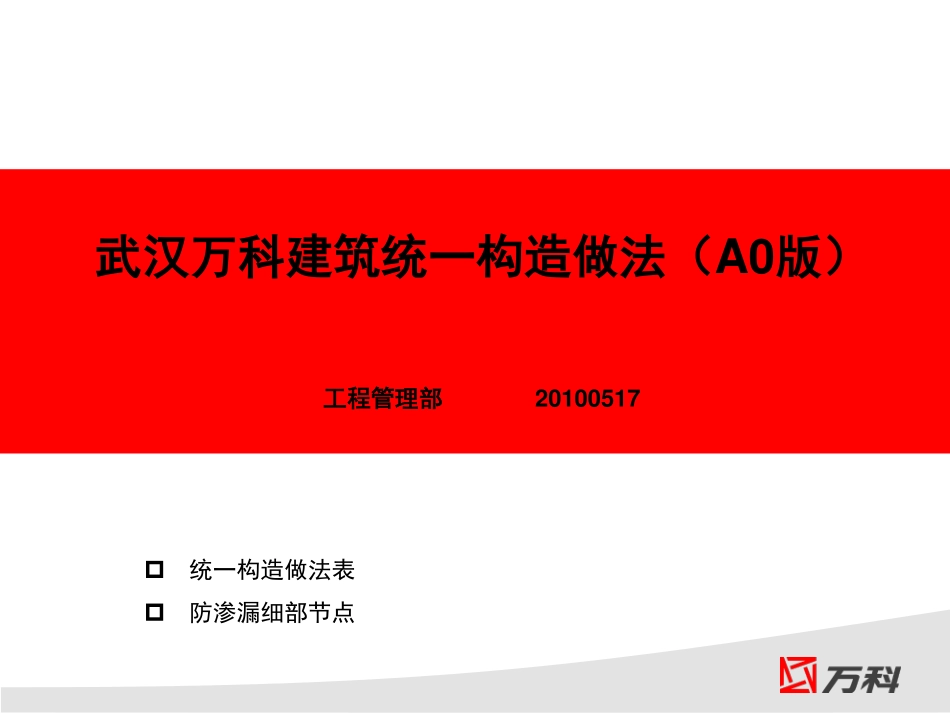

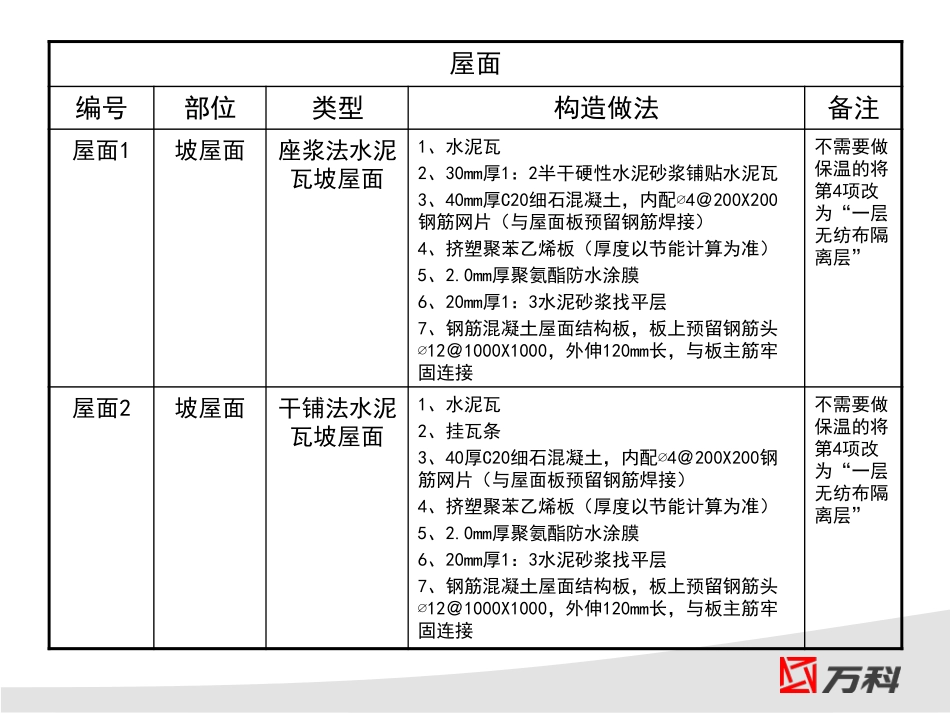

武汉万科建筑统一构造做法（A0版）工程管理部20100517统一构造做法表防渗漏细部节点一、统一构造做法表屋面编号部位类型构造做法备注屋面1坡屋面座浆法水泥瓦坡屋面1、水泥瓦2、30mm厚1：2半干硬性水泥砂浆铺贴水泥瓦3、40mm厚C20细石混凝土，内配∅4＠200X200钢筋网片（与屋面板预留钢筋焊接）4、挤塑聚苯乙烯板（厚度以节能计算为准）5、2.0mm厚聚氨酯防水涂膜6、20mm厚1：3水泥砂浆找平层7、钢筋混凝土屋面结构板，板上预留钢筋头∅12＠1000X1000，外伸120mm长，与板主筋牢固连接不需要做保温的将第4项改为“一层无纺布隔离层”屋面2坡屋面干铺法水泥瓦坡屋面1、水泥瓦2、挂瓦条3、40厚C20细石混凝土，内配∅4＠200X200钢筋网片（与屋面板预留钢筋焊接）4、挤塑聚苯乙烯板（厚度以节能计算为准）5、2.0mm厚聚氨酯防水涂膜6、20mm厚1：3水泥砂浆找平层7、钢筋混凝土屋面结构板，板上预留钢筋头∅12＠1000X1000，外伸120mm长，与板主筋牢固连接不需要做保温的将第4项改为“一层无纺布隔离层”屋面编号部位类型构造做法备注屋面3平屋面（含露台）上人平屋面1、10mm厚地砖2、30mm厚1：4干硬性水泥砂浆结合层3、40mm厚C20细石混凝土，浇筑时必须一次压平抹光，内配∅4＠200X200钢筋网片，设间距≤3000mm的分格缝及阴角部位（钢筋在缝内断开），缝宽10mm，缝内嵌聚氨酯密封胶3、铺贴不小于4mm厚SBS防水卷材，在女儿墙、出屋面管道、烟道等高出屋面的地方须上反，上反高度不得低于完成面300mm4、40mm厚C20细石混凝土保护层，浇筑时必须一次压平抹光，内配φ4@200X200单层双向钢筋网5、一层无纺布隔离层6、挤塑聚苯乙烯板（厚度以节能计算为准）7、沿屋面周边（即女儿墙内侧和上屋面门槛外侧）设置一圈贯通的排水盲沟（详屋面露台保温做法）8、2.0mm厚聚氨酯防水涂膜9、钢筋混凝土屋面结构板，原浆压光，优先选择结构找坡，坡度大于2％（向侧排地漏找坡并压平，水落口底平结构面，离侧排地漏500范围内，找坡坡度≥5％）一般设保温层；当下方为开放空间的天井楼面等时，不设保温层，具体以节能设计方案为准。如屋面（露台）中部有反梁，则主体施工时应预埋穿梁套管，保证排水顺畅，管内底与屋面结构板平齐。平屋面构造做法中，如屋面（露台）中部有反梁，则主体施工时应预埋穿梁套管，保证排水顺畅，管内底与屋面结构板平齐。14.6.65屋面编号部位类型构造做法备注屋面4平屋面不上人平屋面1、40mm厚C20细石混凝土，浇筑时必须一次压平抹光，配∅4＠200X200钢筋网片，设间距≤3000的分格缝及阴角部位（钢筋在缝内断开），缝宽10mm，缝内嵌聚氨酯密封胶2、铺贴不小于4mm厚SBS防水卷材，在女儿墙、出屋面管道、烟道等高出屋面的地方须上反，上反高度不得低于完成面300mm3、40mm厚C20细石混凝土保护层，内配φ4@200X200单层双向钢筋网，浇筑时必须一次压平抹光4、一层无纺布隔离层5、挤塑聚苯乙烯板（厚度以节能计算为准）6、沿屋面周边（即女儿墙内侧和上屋面门槛外侧）设置一圈贯通的排水盲沟（详屋面露台保温做法）7、2.0mm厚聚氨酯防水涂膜8、钢筋混凝土屋面结构板，原浆压光，优先选择结构找坡，坡度1.5％（向侧排地漏找坡并压平，水落口底平结构面，离侧排地漏500范围内，找坡坡度≥5％）一般设保温层；当下方为开放空间的天井楼面等时，不设保温层，具体以节能设计方案为准。如屋面（露台）中部有反梁，则主体施工时应预埋穿梁套管，保证排水顺畅，管内底与屋面结构板平齐。平屋面构造做法中，如屋面（露台）中部有反梁，则主体施工时应预埋穿梁套管，保证排水顺畅，管内底与屋面结构板平齐。14.6.66屋面编号部位类型构造做法备注屋面5屋顶绿化屋面种植屋面1、种植土（土厚随树种而定，由建筑及结构设计师确认）2、采用50mm厚粒径10～20mm碎石滤水层，并且在上部铺设无纺布隔离，无纺布四周上翻100高，并用粘贴剂粘结3、40mm厚C20细石混凝土保护层，内配φ4@200X200单层双向钢筋网，浇筑时必须一次压平抹光4、铺贴不小于4mm厚SBS防水卷材，在女儿墙、出屋面管道、烟道等高出屋面的地方须上反，上反高度不得低于种植土完成面300mm5、40mm厚C20细石混凝土保护层，内配φ4@200X200单层...
