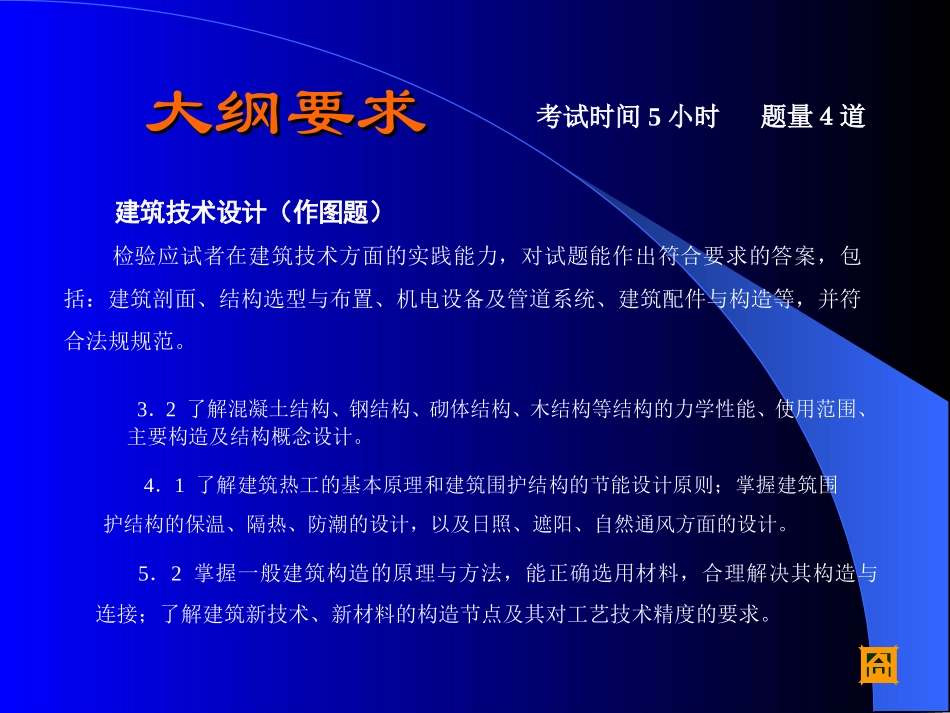

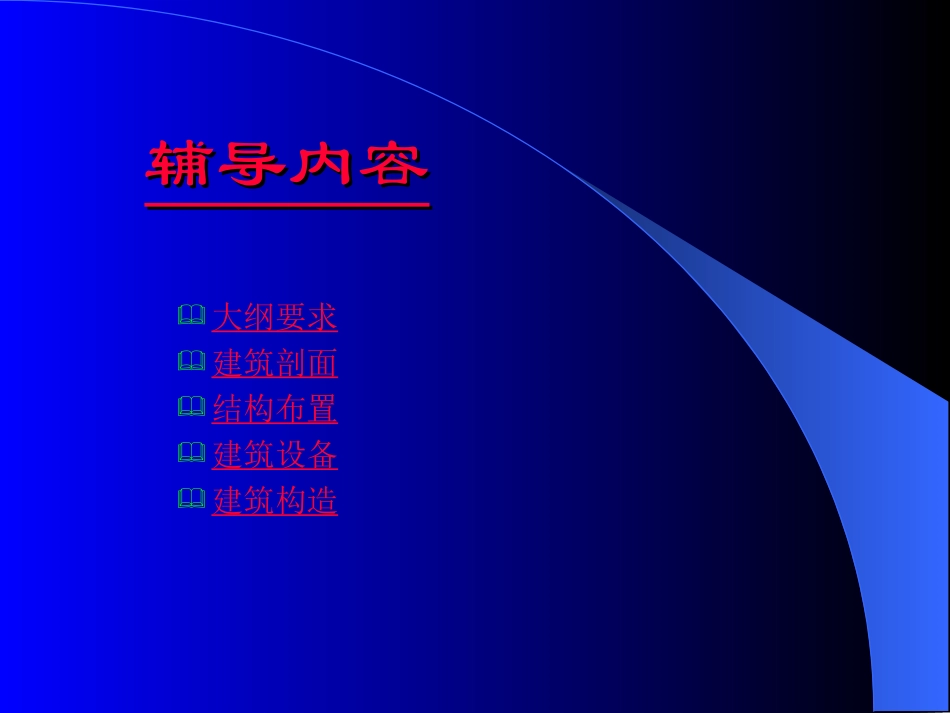

一级注册建筑师考前辅导一级注册建筑师考前辅导建筑技术作图题辅导内容辅导内容大纲要求建筑剖面结构布置建筑设备建筑构造大纲要求大纲要求建筑技术设计（作图题）检验应试者在建筑技术方面的实践能力，对试题能作出符合要求的答案，包括：建筑剖面、结构选型与布置、机电设备及管道系统、建筑配件与构造等，并符合法规规范。5．2掌握一般建筑构造的原理与方法，能正确选用材料，合理解决其构造与连接；了解建筑新技术、新材料的构造节点及其对工艺技术精度的要求。3．2了解混凝土结构、钢结构、砌体结构、木结构等结构的力学性能、使用范围、主要构造及结构概念设计。4．1了解建筑热工的基本原理和建筑围护结构的节能设计原则；掌握建筑围护结构的保温、隔热、防潮的设计，以及日照、遮阳、自然通风方面的设计。考试时间5小时题量４道建筑剖面建筑剖面考核内容屋面（挑檐，天沟，雨蓬）外墙（散水，台阶，防潮层，，泛水，保温层，窗高）配件（梁断面，阳台楼梯栏杆，）构造（屋顶，楼地面构造）图面（尺寸，标高，可视线,落水管）基础（内外墙基础，地坪高差，楼梯基础）剖面作图注意点（一）剖面作图注意点（一）一、基础1、题目没有特别说明，别忘画外墙基础。2、墙基础埋深应在冰冻线以下200，基础放脚≥600。3、基础形式砖基础、混凝土基础、毛石基础。4、首层楼梯别忘画基础。二、内外墙1、砌体外墙室内外高差之间别忘画防潮层。2、注意地下室、防水、防潮及防潮层做法，参中南标98ZJ001P90～92。3、注意题目有没有保温墙及其它构造。剖面作图注意点（二）剖面作图注意点（二）三、剖面设计要遵守各项“强制性条文”规定：1、凡阳台、外廊、室内回廊、内天井、上人屋面及室外楼梯的栏杆高度不应小于1.05m高层建筑栏杆高度应适当提高，但不宜超过1.2m。2、栏杆离地面或屋面0.10m高度内不应留空。3、有儿童活动的场所栏杆应采用不易攀登的构造。4、供老人活动的屋顶平台或屋顶花园，共屋顶女儿墙护栏高度不应小于1.10m；出平台的屋顶突出物，共高度不应小于0.6m。5、托儿所、幼儿园及居住建筑楼梯栏杆垂直线间的净距不应大于0.11m。6、学校建筑室内楼梯栏杆（或栏板）高度不应小于900mm，室外楼梯及水平栏杆（或栏板）的高度不应小于1100mm。7、剧场楼座前排栏杆和楼层包厢杆高度不应遮挡视线，并在采取措施保证人身安全,实心部分不得低于0.4m。剖面作图注意点剖面作图注意点（三）（三）8、居住建筑外窗窗台距楼面、地面的净高低于0.9m时，应有防护措施。窗台的净高或防护栏杆的高度均应从可踏面起逄，保证净高0.90m。四、其它1、剖到楼、地及屋面时，每层材料至少画一道线，做法要齐全。1、坡屋顶的坡度要注对，天沟、天窗、防水材料及卷边要表示清楚，另要注意排水方式及画出落水管位置。防护栏杆防护栏杆可踏面剖面作图例（剖面作图例（11））基础应在冰冻线以下水平及斜段栏杆高窗高\泛水\台阶\防潮2015屋面外墙配件基础构造图面梁段面\栏杆内外墙\楼梯基础楼地面板底粉刷标高\尺寸\可视线20515坡度\高窗\天沟\雨蓬25窗高\泛水\台阶\防潮剖面作图例（剖面作图例（22））例2、按指定的1-1剖线位置画出某坡地住宅（给出一、二层平面及屋面示意图）剖面图。剖面图必须能正确反映出平面图中所示的尺寸及空间关系，并符合构造要求。构造要求：结构类型：砖砌体承重，现浇砼楼板层高：一层3000，二层2400（楼面至外墙中轴线与屋面板结构面的交点）基础：240砖砌体放脚，C10砼680×340条形基础，基础埋深1200（室内地面下）地面：素土分层夯实，100厚C10砼，20厚水泥砂浆找平，上贴地砖。楼面：100厚钢砼现浇板，20厚水泥砂浆找平，上铺8厚复合木地板，卫生间铺地砖。屋面：二坡顶，坡度为1：3，100厚现浇钢砼斜屋面板。25厚水泥砂浆找平。防水涂膜2厚，粘贴防水卷材，上贴25聚苯带乙烯隔热板，40厚细石砼找平层，内配Φ＠500×500钢筋网，随贴瓦楞形面砖，排檐500，自由落水。外墙：240厚砖砌体，20厚粉刷，面涂涂料。内墙：240厚承重墙，120厚非承重墙，20厚粉刷，面涂涂料。梁：全部为钢筋砼梁，承重梁240×240，门窗过梁240×240及120×120。门窗：厅门1000×2100...
