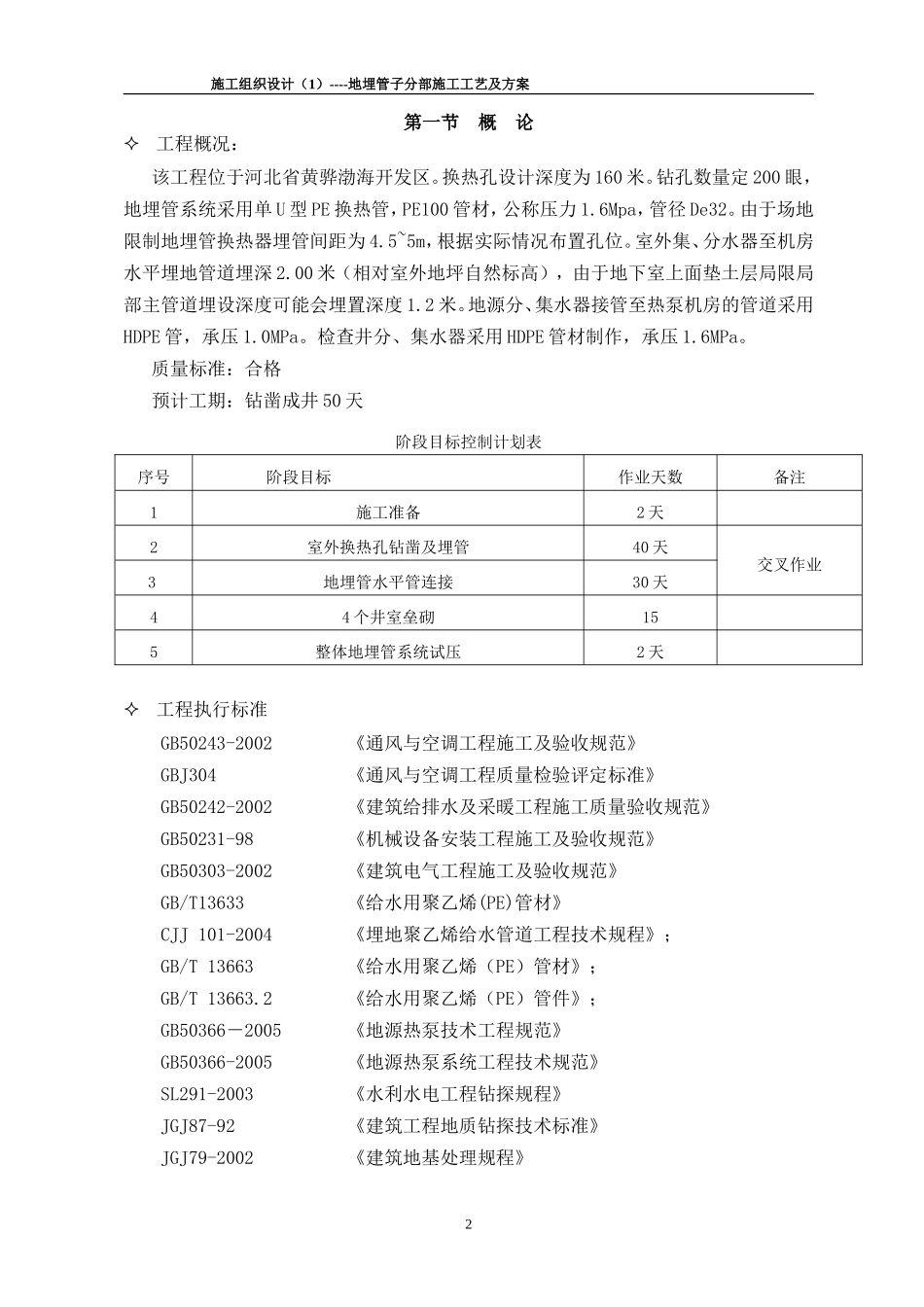

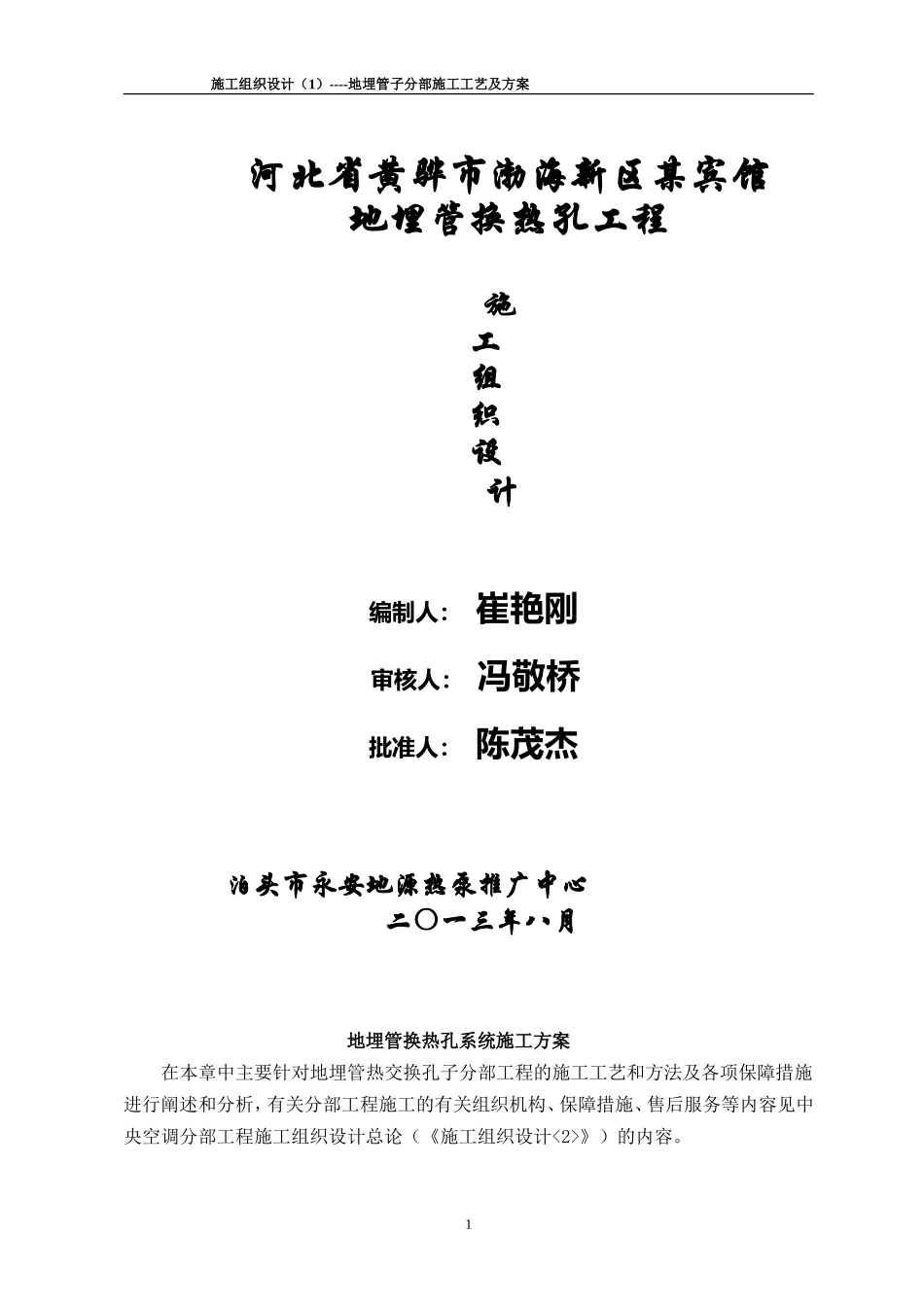

施工组织设计（1）----地埋管子分部施工工艺及方案河北省黄骅市渤海新区某宾馆地埋管换热孔工程施工组织设计编制人：崔艳刚审核人：冯敬桥批准人：陈茂杰泊头市永安地源热泵推广中心二〇一三年八月地埋管换热孔系统施工方案在本章中主要针对地埋管热交换孔子分部工程的施工工艺和方法及各项保障措施进行阐述和分析，有关分部工程施工的有关组织机构、保障措施、售后服务等内容见中央空调分部工程施工组织设计总论（《施工组织设计<2>》）的内容。1施工组织设计（1）----地埋管子分部施工工艺及方案第一节概论工程概况：该工程位于河北省黄骅渤海开发区。换热孔设计深度为160米。钻孔数量定200眼，地埋管系统采用单U型PE换热管，PE100管材，公称压力1.6Mpa，管径De32。由于场地限制地埋管换热器埋管间距为4.5~5m，根据实际情况布置孔位。室外集、分水器至机房水平埋地管道埋深2.00米（相对室外地坪自然标高），由于地下室上面垫土层局限局部主管道埋设深度可能会埋置深度1.2米。地源分、集水器接管至热泵机房的管道采用HDPE管，承压1.0MPa。检查井分、集水器采用HDPE管材制作，承压1.6MPa。质量标准：合格预计工期：钻凿成井50天阶段目标控制计划表序号阶段目标作业天数备注1施工准备2天2室外换热孔钻凿及埋管40天交叉作业3地埋管水平管连接30天44个井室垒砌155整体地埋管系统试压2天工程执行标准GB50243-2002《通风与空调工程施工及验收规范》GBJ304《通风与空调工程质量检验评定标准》GB50242-2002《建筑给排水及采暖工程施工质量验收规范》GB50231-98《机械设备安装工程施工及验收规范》GB50303-2002《建筑电气工程施工及验收规范》GB/T13633《给水用聚乙烯(PE)管材》CJJ101-2004《埋地聚乙烯给水管道工程技术规程》；GB/T13663《给水用聚乙烯（PE）管材》；GB/T13663.2《给水用聚乙烯（PE）管件》；GB50366－2005《地源热泵技术工程规范》GB50366-2005《地源热泵系统工程技术规范》SL291-2003《水利水电工程钻探规程》JGJ87-92《建筑工程地质钻探技术标准》JGJ79-2002《建筑地基处理规程》2施工组织设计（1）----地埋管子分部施工工艺及方案质量保证措施加强质量教育工作,要求所有施工人员树立”质量第一”的观念。在施工全过程中，要严格按图纸、工艺、GB50243-2002验收规范要求及设计中所提出的有关规范要求进行施工。开工前，施工员要综合了解图纸、规范和施工组织设计的有关章节，组织施工班组进行技术交底，其内容包括规范、标准的要求、施工、检查方法、要着重说明容易影响质量的部件或工序。要制订具体预防措施。建立施工班组自检、工序交接互检与专职检查相结合的质量检验制度。严格材料的验收和发放制度，对所有材料必须要有合格证和质量证明书。严格控制计量器具的鉴定，确保计量数据的准确性。材料及加工的成品和半成品，在一次和二次运输中，要加强产品的保护，防止损坏或变形。系统管道安装的自检记录必须准确，一定要经甲方检查后方能隐蔽。确保施工机械的加工精度、定期检查、保养和维护。在施工中如有设计变更、材料代用、规格变更，一定要有甲方或设计院的变更手续，并要及时办理各种技术核定单和签证。严格按钻探规程进行作业，合理掌握回次进尺长度。在施工过程中，按一定的钻孔深度，使用水平尺校正钻机。调平钻机，用垂直吊线法检验其主轴的垂直度，使其垂直度误差＜0.5%。孔径：施工前和施工过程中，经常检查气动潜孔锤状态，确保钻孔直径达到设计桩径要求。认真做好竣工验收工作，钻孔达到设计孔深后，及时报请有关人员验收签章。做好半成品及成品保护措施，将同一型号预制管、预制件做好标记，归整，并堆放整齐。在施工现场，每天需有专人对安装好的管路进行巡检，并做好日巡检报告。做好原材料堆放措施，同一型号PE管及管件做好标记并按顺序整齐堆放；每天派专人进行巡检，并对材料使用情况进行记录；根据原材料的材质特性做好防水、防潮、防雨、防火等措施。做好预制场地的保护措施，预制场地应平整，无大块石，以防止U型管及管件划伤，影响施工质量。安全技术措施施工员及班长在施工前的技术交底中应...
