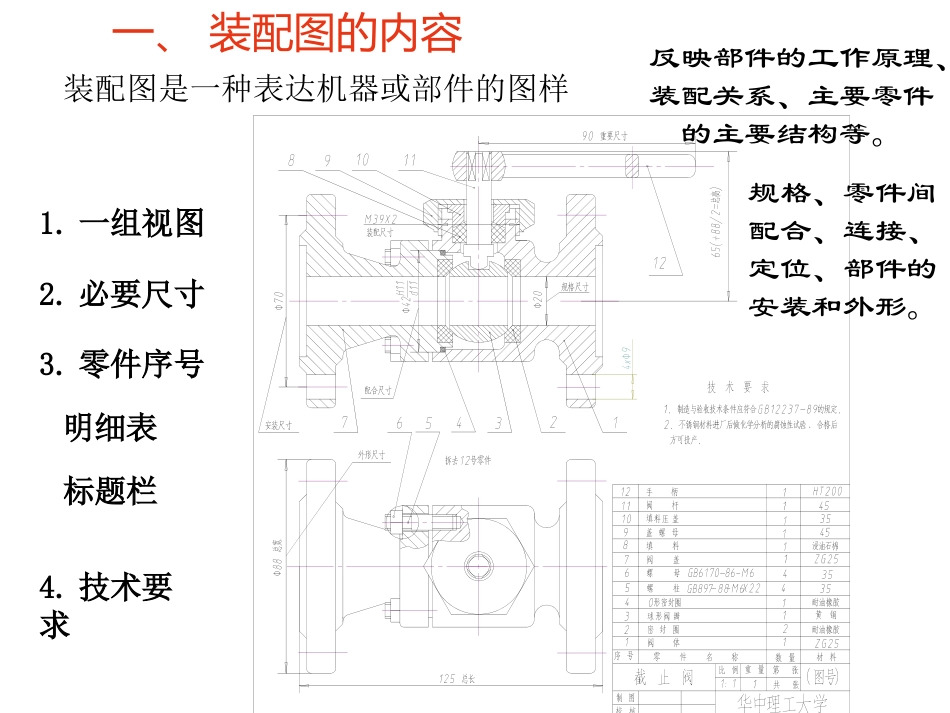

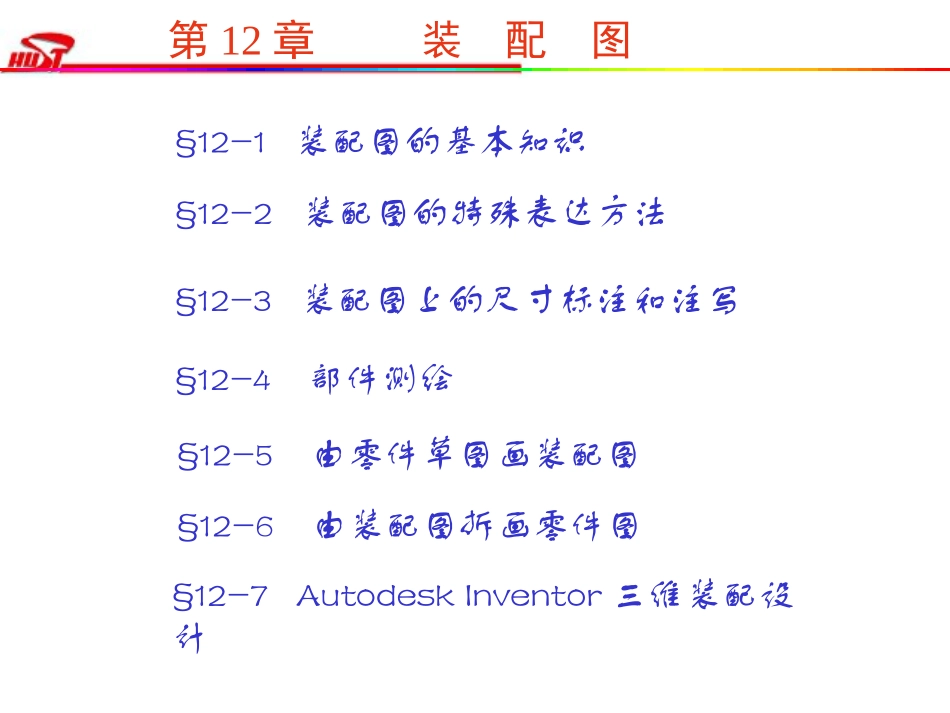

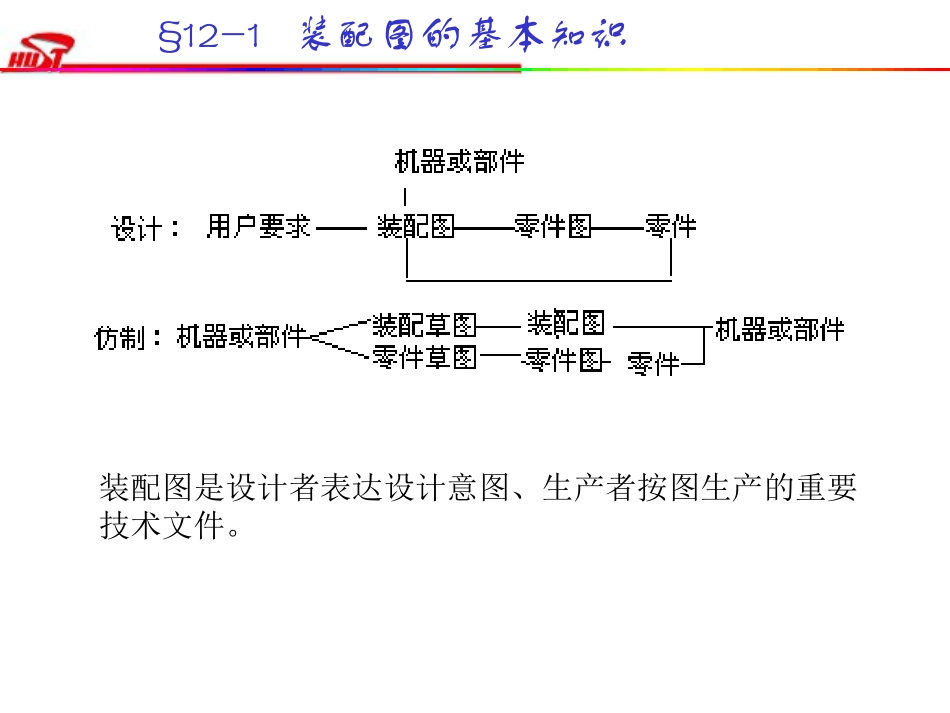

第12章装配图§12-1装配图的基本知识§12-2装配图的特殊表达方法§12-4部件测绘§12-3装配图上的尺寸标注和注写§12-5由零件草图画装配图§12-6由装配图拆画零件图§12-7AutodeskInventor三维装配设计§12-1装配图的基本知识装配图是设计者表达设计意图、生产者按图生产的重要技术文件。装配图是一种表达机器或部件的图样一、装配图的内容1.一组视图2.必要尺寸4.技术要求3.零件序号明细表标题栏反映部件的工作原理、装配关系、主要零件的主要结构等。规格、零件间配合、连接、定位、部件的安装和外形。二、装配图画法的基本规定(1)两零件的接触表面或具有配合要求的表面画一条线，不接触面画二条线。(2)相邻两零件的剖面线方向应相反或间隔不等。但同一个零件在各个视图中的剖面线的方向和间隔应一致。(3)在剖视图中，若剖切平面通过实心杆件或螺纹紧固件的轴线时，均按不剖绘制。1.1d三、装配图的视图选择视图选择原则：便看图和画图。视图数量适当、方根据部件的结构特点，从装配干线入手来选择视图。装配主干线装配次干线装配干线主视图的选择：反映部件工作位置及主要的装配干线。其它视图选择：补充表达其它装配干线（次要装配干线）。装配干线：为实现某一功能装配在一起的一串零件。实现主要功能的或含零件较多装配干线称为装配主干线，反之成为装配次干线。四、装配工艺结构在装配图上要正确表达零件之间合理的装配结构和连接方式。四、装配工艺结构四、装配工艺结构四、装配工艺结构其他装配工艺结构常用的放松装置§12-2装配图的特殊表达方法一、拆卸画法①为了表示被某一零件遮挡的部分，可在视图中假想地拆去某些零件来表达。但应注明“拆去××零件”，或“拆去×号零件”。②有时还可采用拆卸带剖切的方法。二、假想画法①表示部件中运动件的极限位置，用双点划线假想地画出轮廓。②为了表达不属于某部件，又与该部件有关的零件，也用双点划线画出与其有关部分的轮廓。螺栓头部简化画法油封简化画法螺钉端盖油封键挡圈垫圈螺栓垫片座架轴调整环滚动轴承垫片简化画法螺钉省略后用中心线表示位置图12-6夸大画法简化画法和假想画法滚动轴承简化画法三、简化画法①零件上的工艺结构，常省略不画。②对均匀分布的同一规格的螺纹连接件，允许只画一组，其余的应用中心线表明位置。③对于滚动轴承和密封圈，只画一边，另一边用简化画法。螺栓头部简化画法油封简化画法螺钉端盖油封键挡圈垫圈螺栓垫片座架轴调整环滚动轴承垫片简化画法螺钉省略后用中心线表示位置夸大画法简化画法和假想画法滚动轴承简化画法四、夸大画法不接触表面和非配合面的细微间隙、薄垫片、小直径的弹簧等，可以不按比例画，而适当加大尺寸画出。螺栓头部简化画法油封简化画法螺钉端盖油封键挡圈垫圈螺栓垫片座架轴调整环滚动轴承垫片简化画法螺钉省略后用中心线表示位置夸大画法简化画法和假想画法滚动轴承简化画法五、展开画法为了表达不在同一平面内而又相互平行的轴上零件，以及轴与轴之间的传动关系，可以按传动顺序沿轴线剖开，而后依此将轴线展开在同一平面上画出，并标注“XX展开”。六、单独表示法在装配图中，有时要特别说明某个零件的结构形状，可以单独画出该零件的某个视图，但要在所画视图的上方注写该零件的视图名称，在相应视图附近用箭头指明投影方向，并注上相同的字母。§12-3装配图的尺寸标注和注写原则：完整、清晰、合理。不必标出装配图上零件的所有尺寸，只要求注出以下五类尺寸：1.规格尺寸（性能尺寸）：反映部件的性能或规格2.装配尺寸3.安装尺寸：机器被安装到其他基础上所需要的尺寸4.外形尺寸：总长、总宽、总高5.某些重要尺寸：如齿轮中心距（1）配合尺寸：表示零件间的配合性质（2）重要的相对位置尺寸：装配时必须保证的注意：各类尺寸相互关联，一个尺寸可能有多种含义。一、装配图上的尺寸标注规格尺寸（性能尺寸）配合尺寸重要的相对位置尺寸安装尺寸某些重要尺寸外形尺寸二、装配图上的技术要求设计时，对部件或机器装配、安装、检验和工作运转时必须达到的指标和某些质量、外观上的要求。技术要求可参考同类产品，结合具体情况来编制，写在图中右下角。三、...
