钻井液固控系统VIP免费

钻井液固控系统_第1页
1/66
钻井液固控系统_第2页
2/66
钻井液固控系统_第3页
3/66

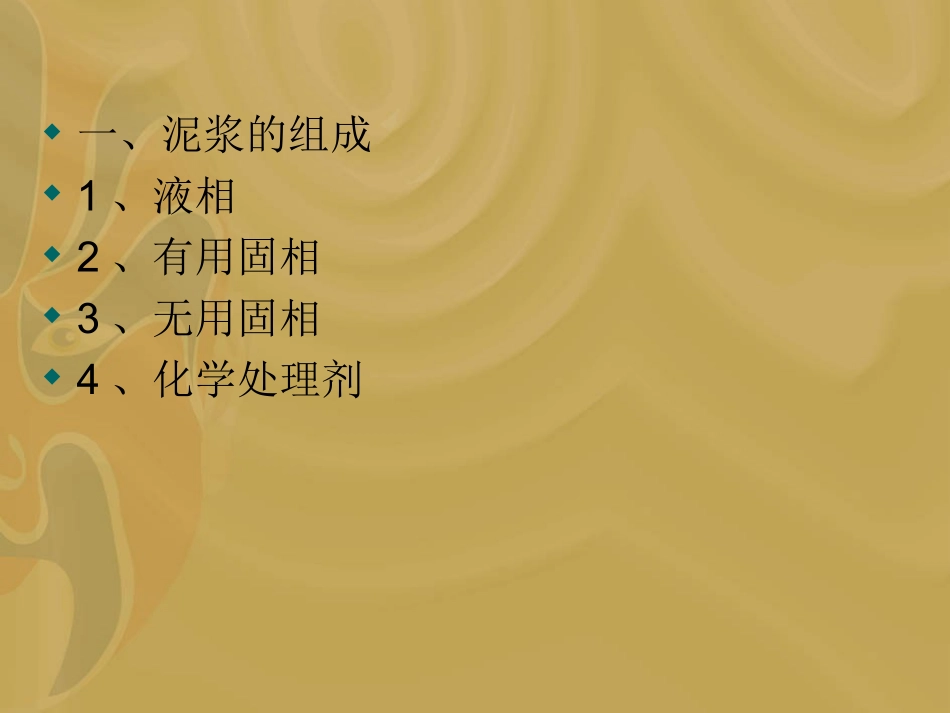

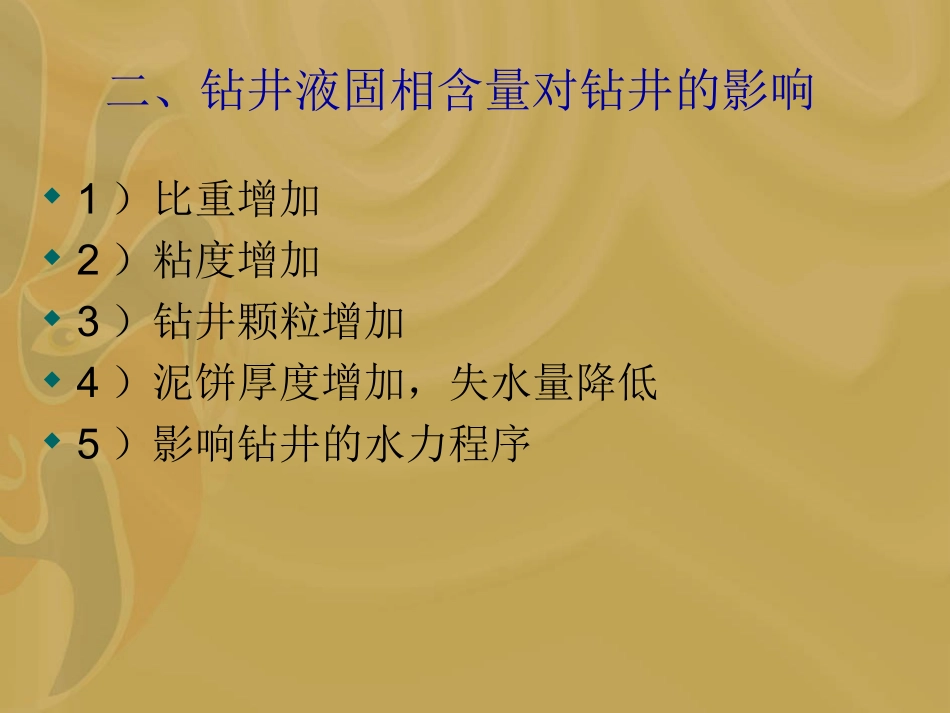

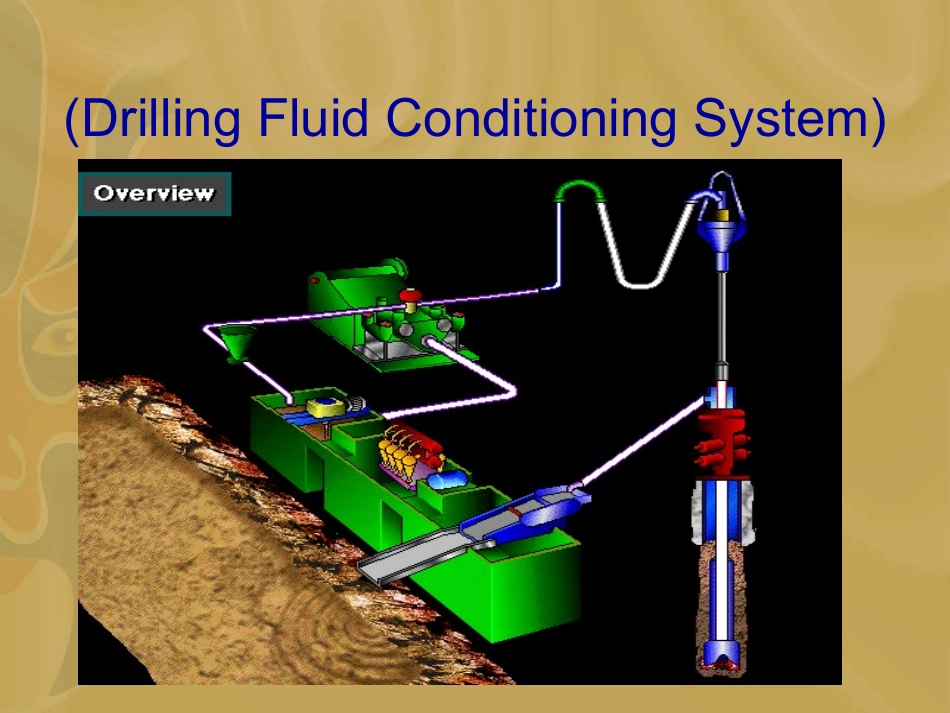

(DrillingFluidConditioningSystem)一、泥浆的组成1、液相2、有用固相3、无用固相4、化学处理剂二、钻井液固相含量对钻井的影响1)比重增加2)粘度增加3)钻井颗粒增加4)泥饼厚度增加,失水量降低5)影响钻井的水力程序三、钻井液固相控制方法1、稀释除砂法2、替换除砂法3、重力沉降除砂法4、化学除砂法5、机械除砂法三、钻井液固相控制系统(非加重钻井液固相控制系统)加重钻井液固相控制系统振动筛(Shaleshaker)一、振动筛的基本结构及工作原理1-泥浆进口;2-泥浆盒;3-筛网;4-筛除固相颗粒;5-底座6隔振元件;7-筛箱;8-液体和细固相颗粒振动筛的基本工作原理a-偏心轴式b-偏心轮式1-激振轴2-轴承3-筛框4-减振弹簧5-皮带轮6-偏心轮7-偏心质量二、振动筛的工艺特点与种类1、特点(1)钻井液振动筛筛分的介质是液体,废弃的是固相颗粒。(2)它所筛分的钻井液是一种物化性能变化很大的液相、固相和化学处理剂组成的混合物。(3)它所分离的固相颗粒的粒度由几个微米到20多毫米。由于要求筛下物越细越好,因此筛网使用的最大目数目前已达到325目。(4)要求钻井液振动筛具有极好的运移性、安装简单、筛网更换方便、操作粗放、工作可靠、易损件少等特点。(5)钻井岩屑在筛面上的筛分过程远比干物粒复杂。振动筛的类型(1)按筛箱上的运动轨迹分为圆形轨迹筛、直线轨迹筛、椭圆轨迹筛。(2)按筛网绷紧方式分为纵向绷紧筛和横向绷紧筛。(3)按筛分层数分为单层筛和双层筛。(4)按筛面倾角分为水平筛和倾斜筛。(5)按振动方式分为惯性振动筛、惯性共振筛、弹性连杆式共振筛、电磁振动筛等。振动筛(直线筛)三联筛三、筛网筛网的编织型式a-正方网格b-荷兰式网格c-长方网格d-斜纹网格筛网的规格筛网的规格通常用目数来表示。筛网的目数即筛网经线(长度)方向或纬线(宽度)方向上,每英寸长度内含有的钢丝数目或孔数中国(上海)美国(API)筛网号(目数)丝径(mm)孔尺寸(μm)孔眼有效面积(%)丝径(mm)孔尺寸(μm)孔眼有效面积(%)500.15236049.10.22927930.3600.12230050.70.19023430.5800.10222046.10.13917831.41000.08117246.40.11714030.31200.08113038.10.09411730.91500.0610841.70.06610337.31800.059041.72000.057736.80.05357433.6HYDROCYCLONE1、Thedevelopmentandapplicationofacyclone2、thebasicstructureandworkingprincipleofacycloneThebasiccomponentsofaconventionalcyclone1-overflowpipe2-coverplate3-casing4-linear5-rubberpocket6-nut7-bottomhole8-inlettubeTheWorkingPrincipleofaCycloneCentrifugalDecanting(内旋流、外旋流,盖下短路流、循环流、空气柱)TheWorkingPrincipleofaCycloneTheSimulationofaCycloneMadebyFanQiangin1998(usingthesoftwareof3Dmax)3、ThefeaturesofacycloneVersatileandmulti-functionSimplestructureIncompleteseparatingThewearofthelinear4、thefluidvelocitiesinthecycloneD.F.Kelsall’sexperimentalcurves(D.F.Kelsall1)TangentialVelocityVtn=0.6-0.9crVnt2)AxialvelocityVz3)RadialVelocityVr5、ThestructureParametersofacyclone1)cyclonesizeD2)thediameteroftheinlettubedndn=0.15D~0.25D3)thediameteroftheoverflowpipedd=0.2D~0.4D4)conicalangle5)thediameterofthebottomholed0do/d=0.15~0.86)theheightofcylinderHH=1.5~1.6D8)thedepthoftheoverflowpipehh=D/6~D02212o6、TheworkingParametersofacyclone1)InletpressurePP=0.2~0.35Mpa2)Thepropertiesofthesuspension3)CyclonecapacityQ4)Cutsize(D50)处理量计算公式(简单)pdQn23534.0公式中Q—为旋流器的生产能力,L/s;dn—进液管直径,cm;p—为进液压力,Kpa。7、Cyclonesusedinsolidcontrollingsystem1)Desander2)desiler3)MudcleanerMudcleanerMudcleaner8、Thematerialofacyclone1)steel2)castiron3)rubber4)ceramics5)polyurethane6)nylon8)castrock9)polytetrafluroethyaneNote:进口...

1、当您付费下载文档后,您只拥有了使用权限,并不意味着购买了版权,文档只能用于自身使用,不得用于其他商业用途(如 [转卖]进行直接盈利或[编辑后售卖]进行间接盈利)。
2、本站所有内容均由合作方或网友上传,本站不对文档的完整性、权威性及其观点立场正确性做任何保证或承诺!文档内容仅供研究参考,付费前请自行鉴别。
3、如文档内容存在违规,或者侵犯商业秘密、侵犯著作权等,请点击“违规举报”。

碎片内容

钻井液固控系统
