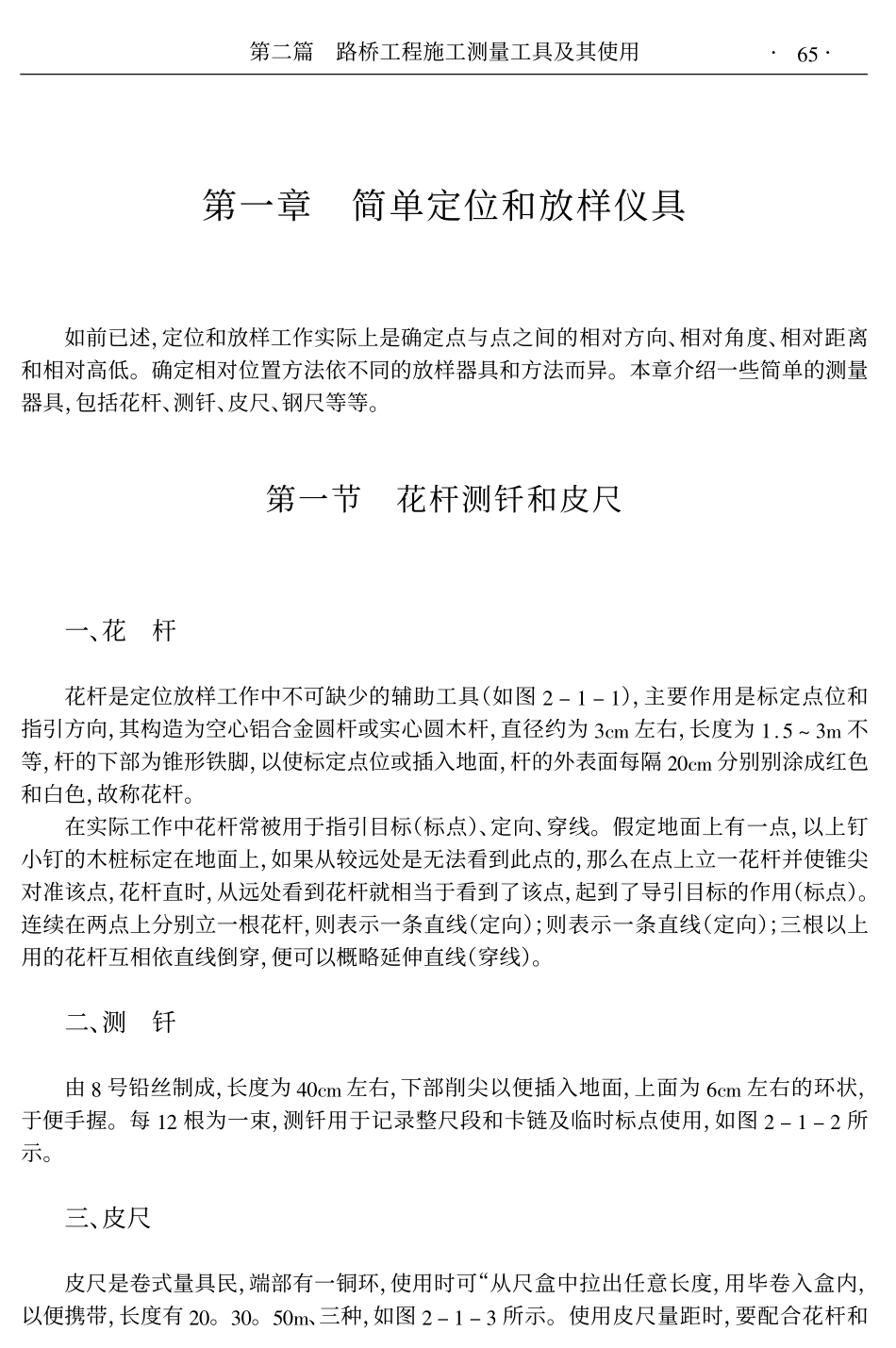

!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!第二篇路桥工程施工测量!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!工具及其使用第一章简单定位和放样仪具如前已述，定位和放样工作实际上是确定点与点之间的相对方向、相对角度、相对距离和相对高低。确定相对位置方法依不同的放样器具和方法而异。本章介绍一些简单的测量器具，包括花杆、测钎、皮尺、钢尺等等。第一节花杆测钎和皮尺一、花杆花杆是定位放样工作中不可缺少的辅助工具（如图!"#"#），主要作用是标定点位和指引方向，其构造为空心铝合金圆杆或实心圆木杆，直径约为$%&左右，长度为#’()$&不等，杆的下部为锥形铁脚，以使标定点位或插入地面，杆的外表面每隔!*%&分别别涂成红色和白色，故称花杆。在实际工作中花杆常被用于指引目标（标点）、定向、穿线。假定地面上有一点，以上钉小钉的木桩标定在地面上，如果从较远处是无法看到此点的，那么在点上立一花杆并使锥尖对准该点，花杆直时，从远处看到花杆就相当于看到了该点，起到了导引目标的作用（标点）。连续在两点上分别立一根花杆，则表示一条直线（定向）；则表示一条直线（定向）；三根以上用的花杆互相依直线倒穿，便可以概略延伸直线（穿线）。二、测钎由+号铅丝制成，长度为,*%&左右，下部削尖以便插入地面，上面为-%&左右的环状，于便手握。每#!根为一束，测钎用于记录整尺段和卡链及临时标点使用，如图!"#"!所示。三、皮尺皮尺是卷式量具民，端部有一铜环，使用时可“从尺盒中拉出任意长度，用毕卷入盒内，以便携带，长度有!*。$*。(*&、三种，如图!"#"$所示。使用皮尺量距时，要配合花杆和·(-·第二篇路桥工程施工测量工具及其使用测钎进行，当丈量距离大于尺长或虽然丈量距离小于尺长但地面起伏较大时，用花杆支撑尺段两端量距可导引方向以免量歪。皮尺可分为端点尺和刻线尺。端点尺的零点在足环的端部，刻线尺的零点不是端部。图!"#"#花杆图!"#"!测钎图!"#"$皮尺因皮尺丈量时有松弛现象，故量距精度不高，仅限于等级较低的公路放线和附属结构放线。·%%·路桥施工现场十大员技术操作标准规范·测量员第二节钢尺和方向盘、架一、钢尺钢尺是用宽!"#!$%&、厚"’(&&的低碳薄钢带制成的表面刻有每隔!&&刻划的并在!"%&有数字标记的卷式量距尺，通过手柄卷入尺盒或带有手把的金属架上，端部有一铜环，供丈量时拉尺之用。使用时可从尺盒中位出任意长度，用毕卷入盒内，以便携带，如图)*!*(所示。图)*!*(钢尺钢尺长度有)"、+"、$"&三种。使用钢尺量距时要配合经纬仪、花杆和测钎进行。钢尺因材质引起的伸缩性小，故一般量距精度比较高。但当钢尺用于很高精度的量距时，应考虑钢材的因温度和尺长而引起的伸缩，即进行温度和尺长改正，有时还应考虑垂曲、拉力倾斜和高差等改正。应该指出，考虑以上各项改正的情形，一般多用于精密基线丈量，且丈量时分别在每尺段端点处钉木桩，并在桩顶上钉以用小刀刻痕的锌铁皮来准确读数；并在钢尺的两端使用拉力计。二、方向盘图)*!*$方向盘方向盘是在花杆顶部有一木质圆盘，圆盘上固定标有"!#+,"!的分划，它的作用是概·-,·第二篇路桥工程施工测量工具及其使用略测定角度，限于低精度的放样，如图!"#"$所示。三、方向架方向架也叫十字架或直角器，用于横断面测量或测横断面宽度时的定向。方向架一般为木质，有两根互相垂直弦杆，可上下转动，从而适应地形的变化。下边的一根称下弦杆，上边的一根称上弦杆，上、下弦杆彼此垂直；顶部有一活动指针称方向杆，可转动%&’!。上、下弦杆和方向杆的两端分别钉以用以瞄准目标的小钉，如图!"#"&所示。图!"#"&方向架第三节样板一、边坡样板边坡样板可用作边坡放样定位，也可用于检测已修筑成的路堤、路堑、沟槽、河渠等边坡坡度是否符合设计要求。边坡样板一般由木料按边坡制成，除少数情况，可以适应二种不同边坡。如#：#($及#：!坡度，可一板两用。一般只能专用于一种边坡，如图!"#")所示。·*&·路桥施工现场十大员技术操作标准规范·测量员图!"#"$边坡样板二、边沟断面样板边沟断面样板同时可放样或检测沟、渠等边坡及深度。按放样或检测对象用木样板制成，如图!"#"%所示。图!"#"%沟（渠）样板第四节尺一、挡...
