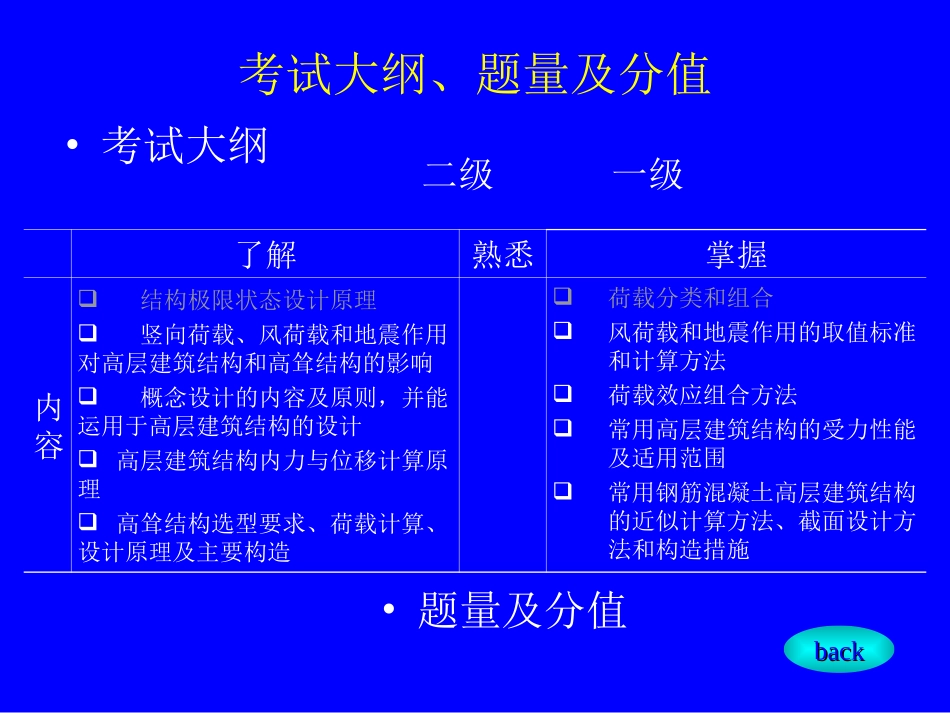

高层建筑结构、高耸结构及横向作用注册结构工程师专业考试李英民博士、教授65121430liyingmin@cta.cq.cn高层建筑结构、高耸结构及横向作用注册结构工程师专业考试•考试大纲、题量及分值•内容复习•例题解析考试大纲、题量及分值•考试大纲了解熟悉掌握内容结构极限状态设计原理竖向荷载、风荷载和地震作用对高层建筑结构和高耸结构的影响概念设计的内容及原则,并能运用于高层建筑结构的设计高层建筑结构内力与位移计算原理高耸结构选型要求、荷载计算、设计原理及主要构造荷载分类和组合风荷载和地震作用的取值标准和计算方法荷载效应组合方法常用高层建筑结构的受力性能及适用范围常用钢筋混凝土高层建筑结构的近似计算方法、截面设计方法和构造措施•题量及分值backback二级一级一级注册结构工程师考试大纲了解熟悉掌握内容•结构极限状态设计基本概念•竖向荷载、风荷载和地震作用对高层建筑结构和高耸结构的影响概念设计的内容及原则,并能运用于高层建筑结构的体系选择、结构布置和抗风抗震设计高层建筑结构内力与位移计算原理钢结构高层民用建筑设计方法高耸结构选型要求、荷载计算、设计原理及主要构造荷载分类和组合风荷载和地震作用的取值标准和计算方法荷载效应组合方法常用高层建筑结构的受力性能及适用范围常用钢筋混凝土高层建筑结构的近似计算方法、截面设计方法和构造措施backback注册结构工程师考试题量及分值科目一级二级钢筋混凝土结构15题/15分20题/20分钢结构14题/14分8题/8分砌体结构与木结构14题/14分20题/20分地基与基础14题/14分16题/16分高层建筑、高耸结构与横向作用15题/15分16题/16分桥梁结构8题/8分backback内容复习•结构极限状态、荷载及地震作用•高层建筑结构•高耸结构backback结构极限状态、荷载及地震作用《建筑结构设计统一标准》(GBJ68-84)《建筑结构荷载规范》(GBJ9-87)《建筑抗震设计规范》(GBJ11-89)•结构极限状态设计的基本原理•作用及其分类•荷载(效应)组合•风荷载•地震作用backback结构极限状态设计的基本原理•结构功能要求–能承受正常施工和正常使用是可能出现的各种作用–在正常使用时具有良好的工作性能–在正常维护下具有足够的耐久性能–在偶然事件发生时及发生后仍能保持必需的整体稳定性•结构可靠度在规定的时间内,在规定的条件下,完成预定功能的概率–在规定的时间内——设计基准期(50年)–在规定的条件下——正常设计、正常施工、正常使用–预定功能——四项结构功能•极限状态设计•可靠指标•失效概率•可靠指标backbackZ=ZZZfZ(Z)0Z=R-S≥0=Z/ZZ=R-SZ2=R2+S2极限状态设计•定义–整个(或部分)结构超过某特定状态就不能满足设计规定的某一功能要求•两类极限状态–承载能力极限状态——结构或构件达到最大承载能力或不适于继续承载的变形(如倾覆、疲劳、机构、失稳等)–正常使用极限状态——结构或构件达到正常使用或耐久性能的某项规定限值(如影响正常使用或外观的变形、局部损坏、振动或其它特定状态)•极限状态方程–g(X1,X2,,Xn)=0•极限状态设计表达式–g(X1,X2,,Xn)≥0–Z=R-S≥0backback作用及其分类–直接作用(荷载)——施加在结构上的集中或分布荷载——GBJ68-84–间接作用(作用)——引起结构外加变形或约束变形的原因(温度变化、焊接、基础沉降、地震、混凝土收缩等)backback时间变异位置变异结构反应永久作用自重、土压力、预应力、基础沉降、焊接可变作用安装荷载、楼面活荷载、风荷载、雪荷载、吊车荷载、温度变化、地震偶然作用地震、爆炸、撞击固定作用自重、固定设备荷载可动作用吊车荷载、人员荷载静态作用自重、楼面活荷载动态作用地震、吊车荷载、设备振动、风荷载荷载(效应)组合•承载能力极限状态backbackRS0niikCQQkQQkGGQCQCGCSiii2111–基本组合–偶然组合niikQQkGGQCGCSii1•正常使用极限状态niikCQkQkGSQCQCGCSii211niikqQkGlQCGCSii1–短期效应组合–长期效应组合风荷载•基...
