质量计划指南(定稿)VIP免费

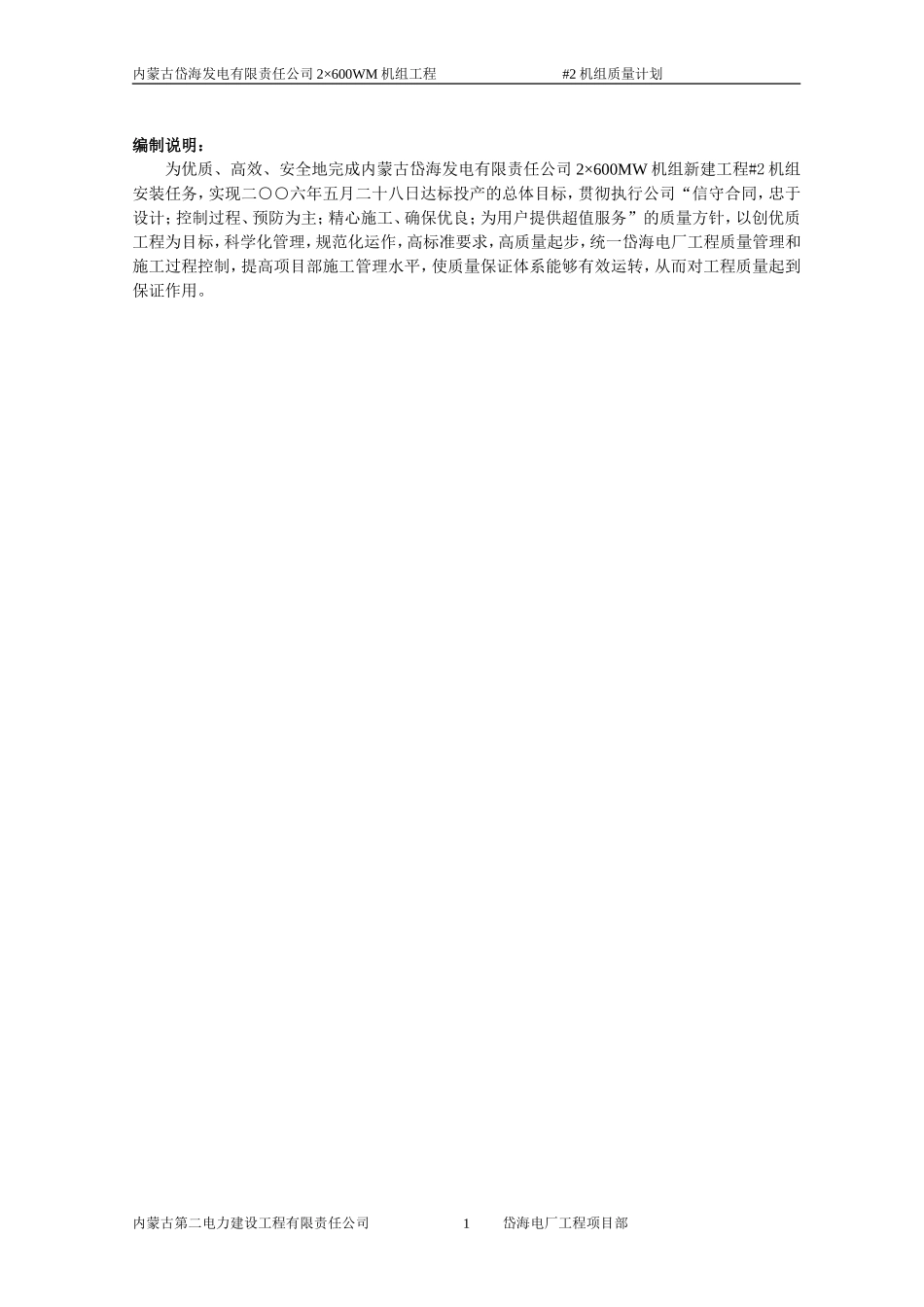

内蒙古岱海发电有限责任公司2×600WM机组工程#2机组质量计划编制说明：为优质、高效、安全地完成内蒙古岱海发电有限责任公司2×600MW机组新建工程#2机组安装任务，实现二○○六年五月二十八日达标投产的总体目标，贯彻执行公司“信守合同，忠于设计；控制过程、预防为主；精心施工、确保优良；为用户提供超值服务”的质量方针，以创优质工程为目标，科学化管理，规范化运作，高标准要求，高质量起步，统一岱海电厂工程质量管理和施工过程控制，提高项目部施工管理水平，使质量保证体系能够有效运转，从而对工程质量起到保证作用。内蒙古第二电力建设工程有限责任公司岱海电厂工程项目部1内蒙古岱海发电有限责任公司2×600WM机组工程#2机组质量计划1.0工程概况1.1工程建设规模内蒙古岱海电厂一期工程是新建两台600MW双背压凝汽式汽轮发电机组配两台2028.4t/h燃煤锅炉。我公司承建范围是2#机组锅炉热力系统及辅助系统、输煤系统、启动、燃油泵房及油库。1.2主要设备概述1.2.1安装工程量1.2.1.1锅炉型号：B﹠WB-2028/17.5-M型锅炉最大连续蒸发量:(BMCR工况)过热器出口蒸汽压力:17.5Mpa过热器出口蒸汽温度:541℃再热器出口蒸汽温度:541℃省煤器进口给水温度：280.3℃主蒸汽流量:2028.4t/h1.2.1.2汽轮机型号：N600-16.7/538/538-1机组额定功率：600MW工作转速:3000r/min主蒸汽流量:1931.429t/h主汽阀进口压力：16.67Mpa主汽阀进口温度：538℃再热汽阀进口温度:538℃1.2.1.3发电机转数:3000r/min额定功率：600MW额定电压：20kV额定电流：19245A频率:50HZ额定氢压:0.414MPa1.2.1.4主变压器:型式为户外双绕组,油浸单向变压器1.3安装工程主要实物工程量序号名称规格/型号数量单位备注一热力系统1锅炉本体1台2空气预热器及其附属设备回转三分仓2台3锅炉辅助设备99台4检修起吊设施28台内蒙古第二电力建设工程有限责任公司岱海电厂工程项目部2内蒙古岱海发电有限责任公司2×600WM机组工程#2机组质量计划5静电除尘器(一台两室)五电场2台6冷风道270t7热风道470t8烟道570t9原煤管道不锈钢25t10送粉管道430t11设备平台扶梯栏杆支架70t12汽轮机(含本体随机供货附属设备)1台13汽轮机及发电机辅助设备126台、套14检修起吊设施29台15高温高压管道845t16中低压管道1190t17炉墙砌筑2502．5m318热力系统保温7935m319设备管道外罩金属保护层铝皮,厚0.75mm50000m220锅炉表面油漆40000m221设备管道缠玻璃丝布5000m2二除灰系统1设备安装191台2管道、阀门、型钢591t3保温材料100m34镀锌铁皮1250m25油漆900kg三输煤系统1叶轮给煤机4台2斗轮堆取料机2台3皮带输送机13套4犁式斜料机12套内蒙古第二电力建设工程有限责任公司岱海电厂工程项目部3内蒙古岱海发电有限责任公司2×600WM机组工程#2机组质量计划5碎煤机2台四电气系统1汽轮发电机1台2主变压器（单相）4台备变1台3高压厂用变压器1台4高压厂用备用变压器1台5动力电缆233km6控制电缆255km7全厂滑线1200m9电缆托架及安装材料605t10控制盘柜367面11电气装置元器件558台（套）五控制系统1分散控制系统1套2盘台箱柜75面3控制检测仪表及系统8台/套4就地设备2800件5动力电缆496km6控制电缆5km7电缆托架251t8管路94.95km9安装材料208.7t10其他设备、仪表、阀门、管件24703台/件六燃油系统1供油泵2台2卸油泵2台3储油罐1个七启动锅炉系统启动锅炉房1套内蒙古第二电力建设工程有限责任公司岱海电厂工程项目部4内蒙古岱海发电有限责任公司2×600WM机组工程#2机组质量计划1启动锅炉SHL3.5-1.6/350-AⅡ2台2.0编制依据《质量保证手册》MQ/EDJ-205-01《质量体系程序文件》MQ/EDJ-205-02《内蒙岱海电厂2×600MW机组新建工程初步设计说明书》《建设工程文件归档整理规范》GB50328-2001《内蒙古岱海电厂2×600MW机组工程施工组织总设计》《火电施工质量检验及评定标准》各专业篇3.0质量目标3.1工程质量管理目标单位工程名称质量等级分部工程名称质量等级分项工程名称质量等级备注锅炉安装工程优良本体安装优良钢架安装优良金属护板及密封装置安装合格管箱式空气预热器安装优良平台、梯子安装优良灰渣室、灰斗安装优良燃烧设备安装优良受热面安装优良汽包安装优良水冷壁安装优良过...
