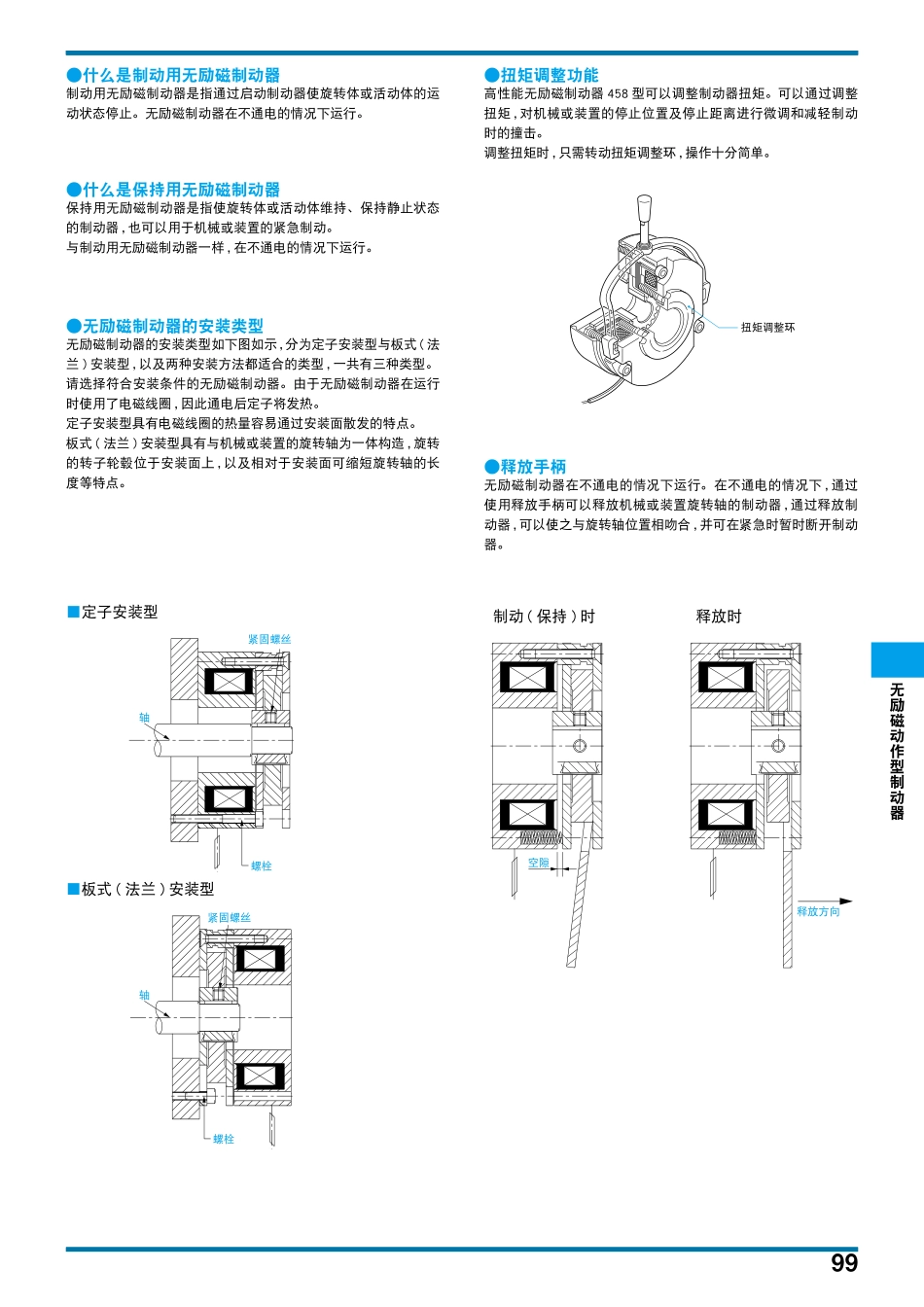

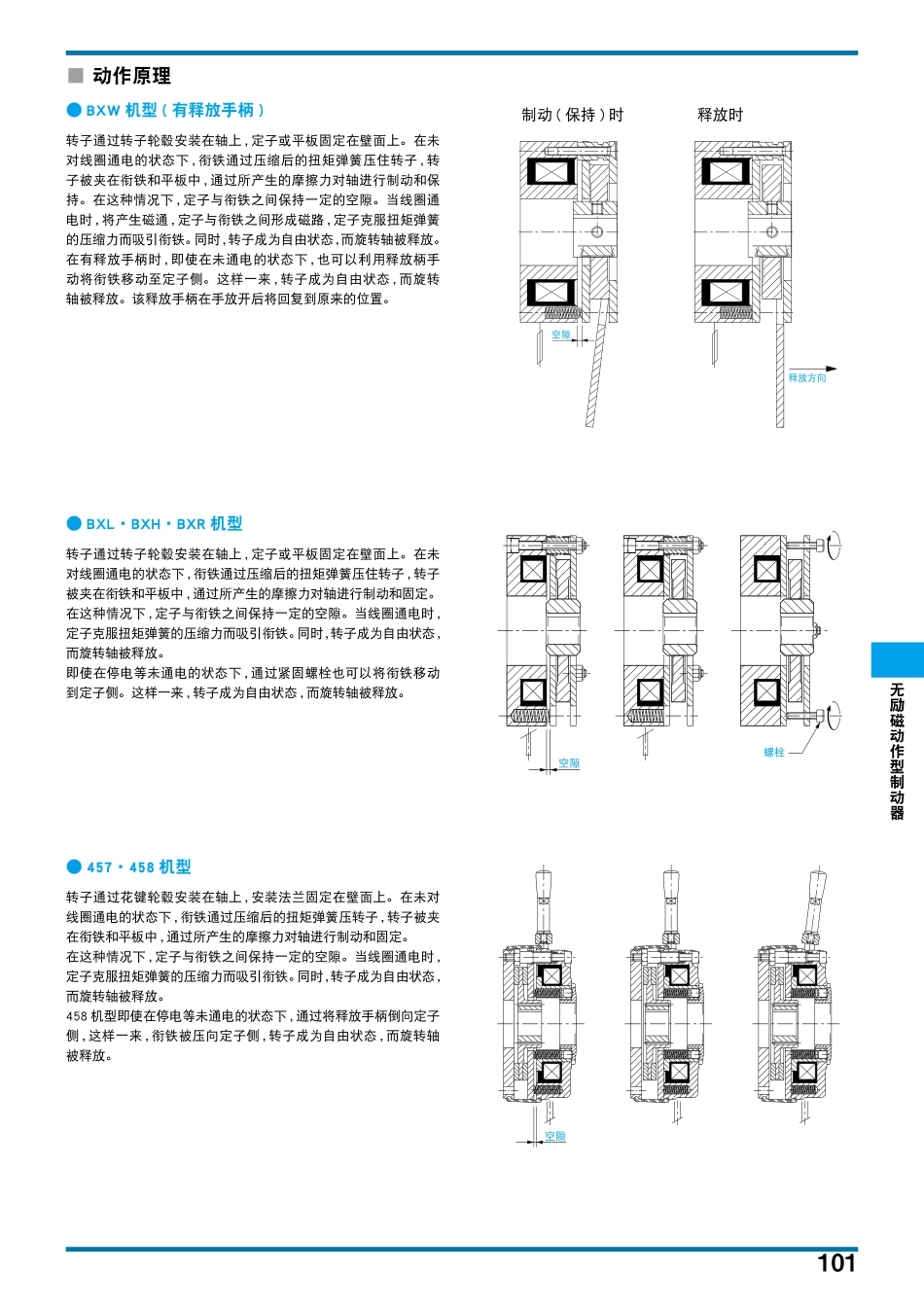

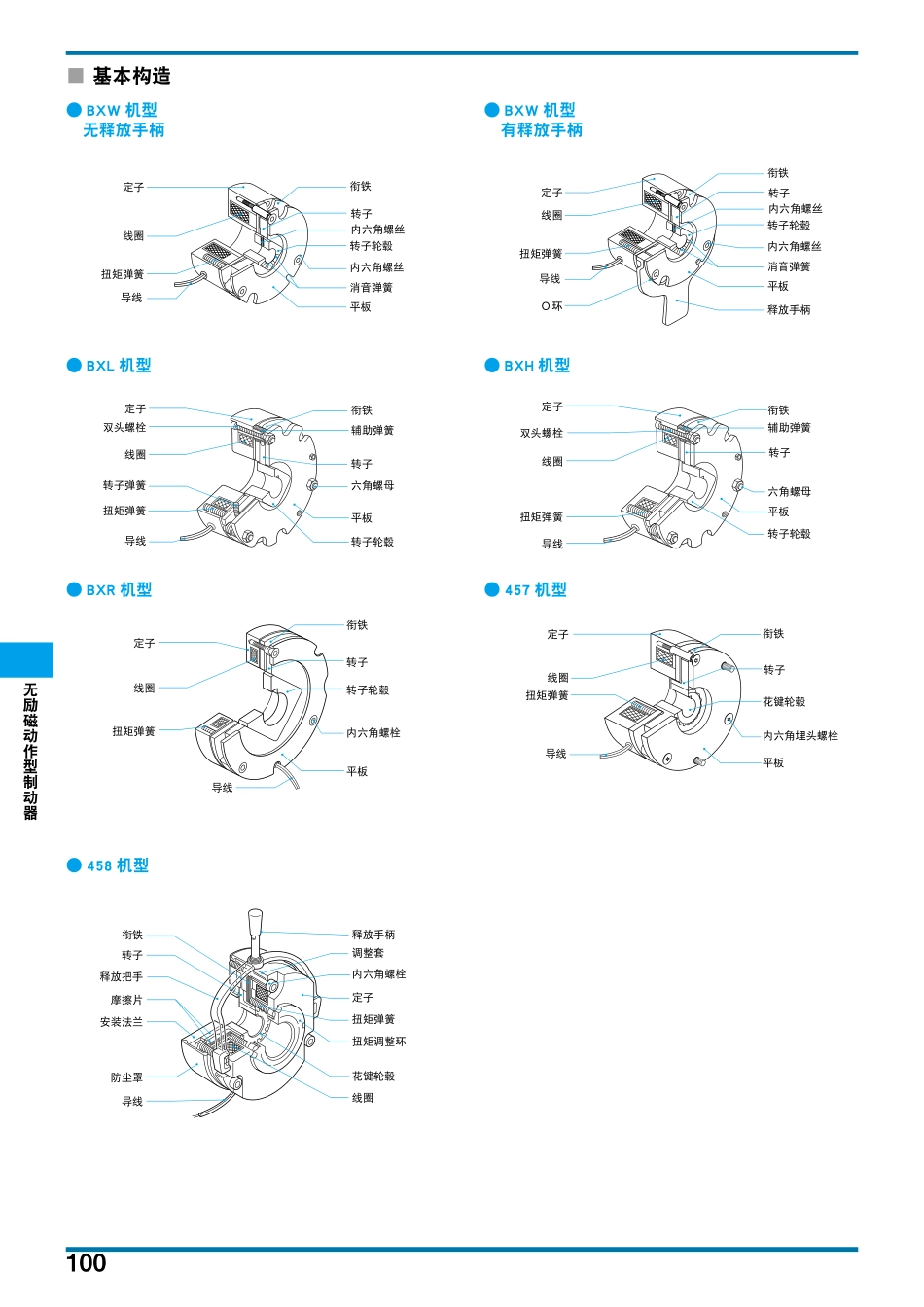

99无励磁动作型制动器●什么是制动用无励磁制动器制动用无励磁制动器是指通过启动制动器使旋转体或活动体的运动状态停止。无励磁制动器在不通电的情况下运行。●什么是保持用无励磁制动器保持用无励磁制动器是指使旋转体或活动体维持、保持静止状态的制动器,也可以用于机械或装置的紧急制动。与制动用无励磁制动器一样,在不通电的情况下运行。●扭矩调整功能高性能无励磁制动器458型可以调整制动器扭矩。可以通过调整扭矩,对机械或装置的停止位置及停止距离进行微调和减轻制动时的撞击。调整扭矩时,只需转动扭矩调整环,操作十分简单。●释放手柄无励磁制动器在不通电的情况下运行。在不通电的情况下,通过使用释放手柄可以释放机械或装置旋转轴的制动器,通过释放制动器,可以使之与旋转轴位置相吻合,并可在紧急时暂时断开制动器。●无励磁制动器的安装类型无励磁制动器的安装类型如下图如示,分为定子安装型与板式(法兰)安装型,以及两种安装方法都适合的类型,一共有三种类型。请选择符合安装条件的无励磁制动器。由于无励磁制动器在运行时使用了电磁线圈,因此通电后定子将发热。定子安装型具有电磁线圈的热量容易通过安装面散发的特点。板式(法兰)安装型具有与机械或装置的旋转轴为一体构造,旋转的转子轮毂位于安装面上,以及相对于安装面可缩短旋转轴的长度等特点。轴轴紧固螺丝紧固螺丝螺栓螺栓扭矩调整环释放方向空隙制动(保持)时释放时■定子安装型■板式(法兰)安装型100无励磁动作型制动器定子衔铁转子轮毂六角螺母辅助弹簧平板双头螺栓线圈扭矩弹簧转子弹簧导线转子●BXL机型定子衔铁转子转子轮毂内六角螺栓平板线圈扭矩弹簧导线●BXR机型●458机型定子衔铁转子转子轮毂六角螺母辅助弹簧平板双头螺栓线圈扭矩弹簧导线●BXH机型衔铁转子花键轮毂内六角埋头螺栓平板导线定子线圈扭矩弹簧●457机型衔铁转子释放把手释放手柄调整套摩擦片扭矩弹簧扭矩调整环花键轮毂定子安装法兰防尘罩内六角螺栓线圈导线定子衔铁转子内六角螺丝转子轮毂内六角螺丝消音弹簧平板线圈扭矩弹簧导线■基本构造●BXW机型无释放手柄●BXW机型有释放手柄定子衔铁转子内六角螺丝转子轮毂内六角螺丝消音弹簧平板释放手柄线圈扭矩弹簧O环导线101无励磁动作型制动器■动作原理●BXL·BXH·BXR机型空隙螺栓转子通过转子轮毂安装在轴上,定子或平板固定在壁面上。在未对线圈通电的状态下,衔铁通过压缩后的扭矩弹簧压住转子,转子被夹在衔铁和平板中,通过所产生的摩擦力对轴进行制动和固定。在这种情况下,定子与衔铁之间保持一定的空隙。当线圈通电时,定子克服扭矩弹簧的压缩力而吸引衔铁。同时,转子成为自由状态,而旋转轴被释放。即使在停电等未通电的状态下,通过紧固螺栓也可以将衔铁移动到定子侧。这样一来,转子成为自由状态,而旋转轴被释放。空隙●457·458机型转子通过花键轮毂安装在轴上,安装法兰固定在壁面上。在未对线圈通电的状态下,衔铁通过压缩后的扭矩弹簧压转子,转子被夹在衔铁和平板中,通过所产生的摩擦力对轴进行制动和固定。在这种情况下,定子与衔铁之间保持一定的空隙。当线圈通电时,定子克服扭矩弹簧的压缩力而吸引衔铁。同时,转子成为自由状态,而旋转轴被释放。458机型即使在停电等未通电的状态下,通过将释放手柄倒向定子侧,这样一来,衔铁被压向定子侧,转子成为自由状态,而旋转轴被释放。转子通过转子轮毂安装在轴上,定子或平板固定在壁面上。在未对线圈通电的状态下,衔铁通过压缩后的扭矩弹簧压住转子,转子被夹在衔铁和平板中,通过所产生的摩擦力对轴进行制动和保持。在这种情况下,定子与衔铁之间保持一定的空隙。当线圈通电时,将产生磁通,定子与衔铁之间形成磁路,定子克服扭矩弹簧的压缩力而吸引衔铁。同时,转子成为自由状态,而旋转轴被释放。在有释放手柄时,即使在未通电的状态下,也可以利用释放柄手动将衔铁移动至定子侧。这样一来,转子成为自由状态,而旋转轴被释放。该释放手柄在手放开后将回复到原来的位置。●BXW机型(有释放手柄)释放方向空隙制动(保持)时释放时10无励磁动作型制动器定子衔铁转子内六角螺丝转子轮毂内六角螺丝消音弹簧平板线圈扭矩弹簧导线定子衔铁转子内六角螺丝转子轮毂...
