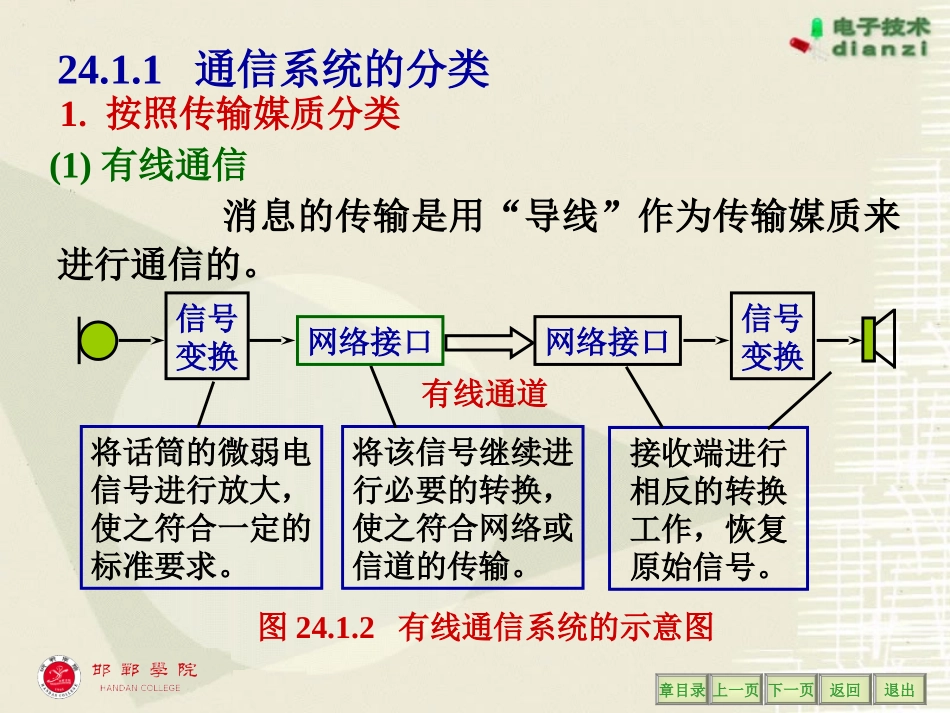

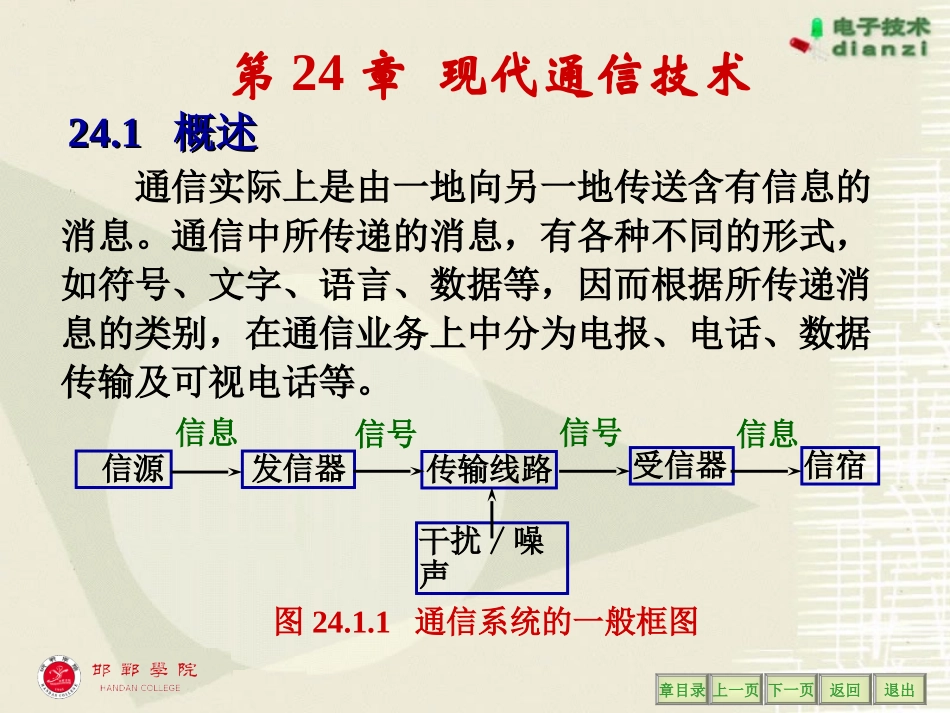

下一页返回上一页退出章目录第24章现代通信技术24.1概述24.2移动通信24.3程控交换系统24.4IP电话24.5现代通信发展趋势下一页返回上一页退出章目录第24章现代通信技术通信实际上是由一地向另一地传送含有信息的消息。通信中所传递的消息，有各种不同的形式，如符号、文字、语言、数据等，因而根据所传递消息的类别，在通信业务上中分为电报、电话、数据传输及可视电话等。图24.1.1通信系统的一般框图信息信号信号信息信源发信器传输线路受信器信宿干扰/噪声24.124.1概述概述下一页返回上一页退出章目录24.1.1通信系统的分类1.按照传输媒质分类(1)有线通信消息的传输是用“导线”作为传输媒质来进行通信的。图24.1.2有线通信系统的示意图将话筒的微弱电信号进行放大，使之符合一定的标准要求。将该信号继续进行必要的转换，使之符合网络或信道的传输。接收端进行相反的转换工作，恢复原始信号。有线通道信号变换网络接口网络接口信号变换下一页返回上一页退出章目录(2)无线通信无线通信不需要架设线路而用无线电波在空间传播来传递消息。射频放大解调接收端调制射频功放载波发送端图24.1.3无线通信系统的示意图扬声器话筒话筒的声电转换器把语音变成电信号，需经电台用高频(射频)振荡信号“运载”低频语音信号，然后再辐射出去。这一过程称为调制。高频振荡波称为载波。下一页返回上一页退出章目录调制方式分类：(a)调幅方式调幅方式是将低频信号“加”到高频载波信号的幅度上。在接收端收到已调制的高频信号时，要将有用的低频语音信号分离出来(解调)，再经扬声器的声电转换恢复为原始语音信号。由于信号较弱，在两端均有放大环节。调制幅度调制：也称调幅(AM)角度调制调频(FM)调相(PM)下一页返回上一页退出章目录(b)调频方式低频信号将导致高频载波瞬时频率的变化。AMuAuMuC高频载波信号低频调制信号调幅后信号两种调制方式相比,调频方式载波幅度恒定，在传输中抗干扰特性优于调幅方式。下一页返回上一页退出章目录无线通信中频段的划分:表24.1.1无线频段划分波段名称超长波长波短波中波超长波(米波)分米波厘米波毫米波波长范围频率范围频段名称甚低频(VLF)低频(LF)中频(MF)高频(HF)甚高频(VHF)特高频(UHF)超高频(SHF)极高频(EFH)10,000m~100000m1000~10000m100~1000m10~100m1~10m10~100cm1~10cm1~10mm3~30khz30~300khz300~3000khz3~30Mhz30~300Mhz300~3000Mhz3~30Ghz30~300Ghz不同频段的电波传播方式也不同。下一页返回上一页退出章目录2.按照传输信号分类(1)数字通信系统图24.1.6数字通信系统数字通信系统模拟通信系统变换器信源信源编码信道编码调制信道噪声源信源解码反变换器信道解码解调信宿下一页返回上一页退出章目录信源编码:尽可能压缩冗余信息，使要发送的信息量减少。信道编码:针对信道的干扰和噪声，对要传输的信息进行编码，提高信息传输的可靠性。信道解码:负责按照编码规则进行检查和纠正错误。信源解码:负责恢复原始信息。(2)模拟通信系统图24.1.7数字通信系统噪声源信源调制信道解调信宿下一页返回上一页退出章目录与数字系统相比，模拟系统的主要优点是频带利用率高，缺点是抗干扰能力差，不易保密，设备不易大规模集成，不适应飞速发展的计算机通信要求等。24.1.2电缆通信与微波中继通信电缆通信是较早发展起来的通信手段，用于长途通信已有60年历史，在有线通信中占有突出地位。微波中继通信是20世纪60年代发展的,它弥补了电缆通信的缺点。微波通信系统示意图微波站微波站中继站通信网络通信网络下一页返回上一页退出章目录微波中继通信分为模拟微波中继通信和数字微波中继通信两类，模拟微波中继通信虽然出现早、技术成熟，但正逐渐被数字微波中继通信所取代。目前数字微波中继通信已成为通信领域中一种重要的传输手段，并与卫星通信、光纤通信一起成为当今三大通信传输技术。24.1.3光纤通信光纤通信与电缆通信相比具有容量大、传输距离长、抗电磁干扰性能好，并可以大量节省有色金属。光纤的全称是光导纤维，是用石英玻璃制成的纤维丝(直径约0.1mm)在实际应用上是几条或几百条光线绞合成光缆其结构如图所示。下一页返回上一页退出章目录24.1.3光纤通信图24....
