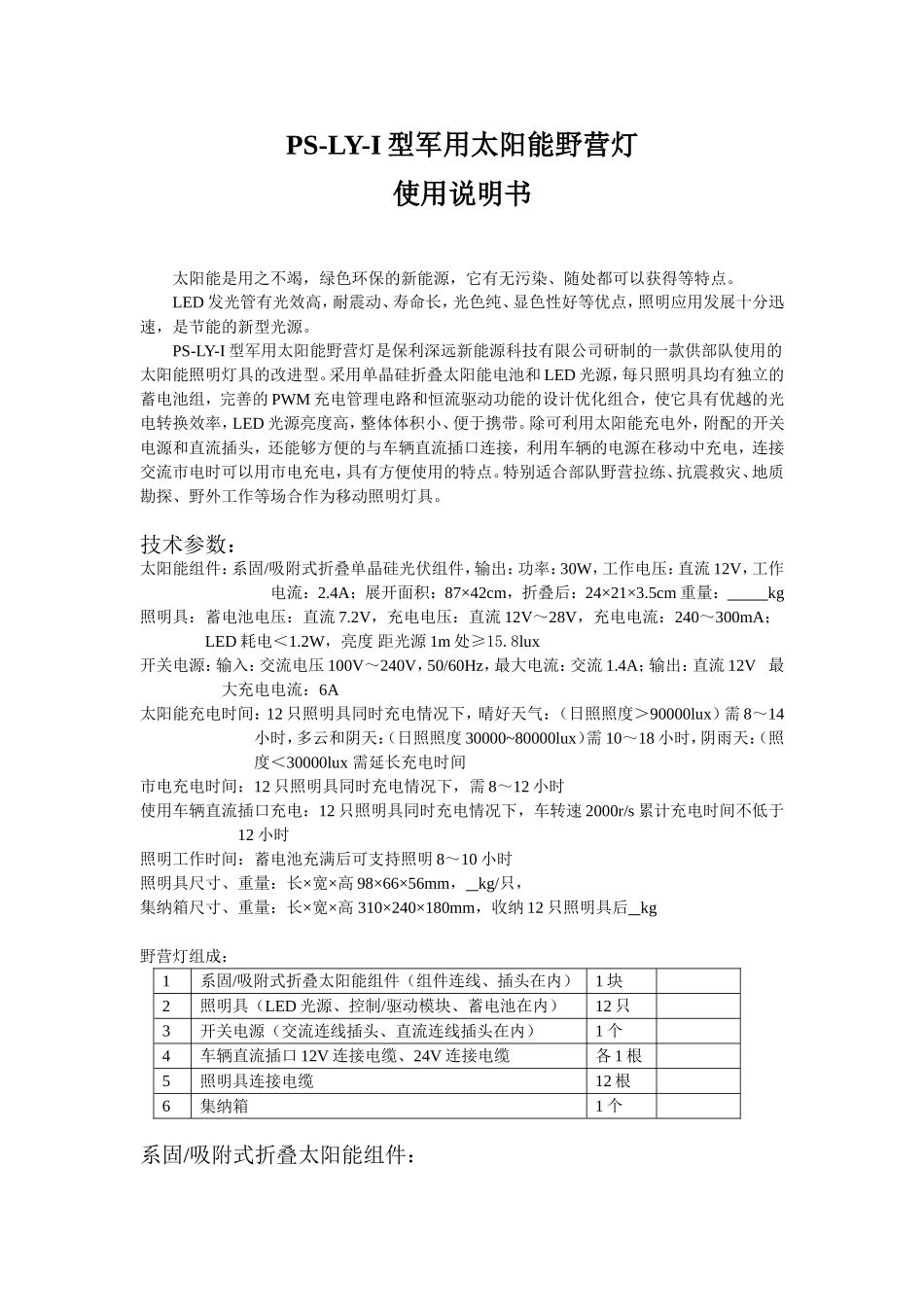

PS-LY-I型野营灯说明书_第1页
1/4

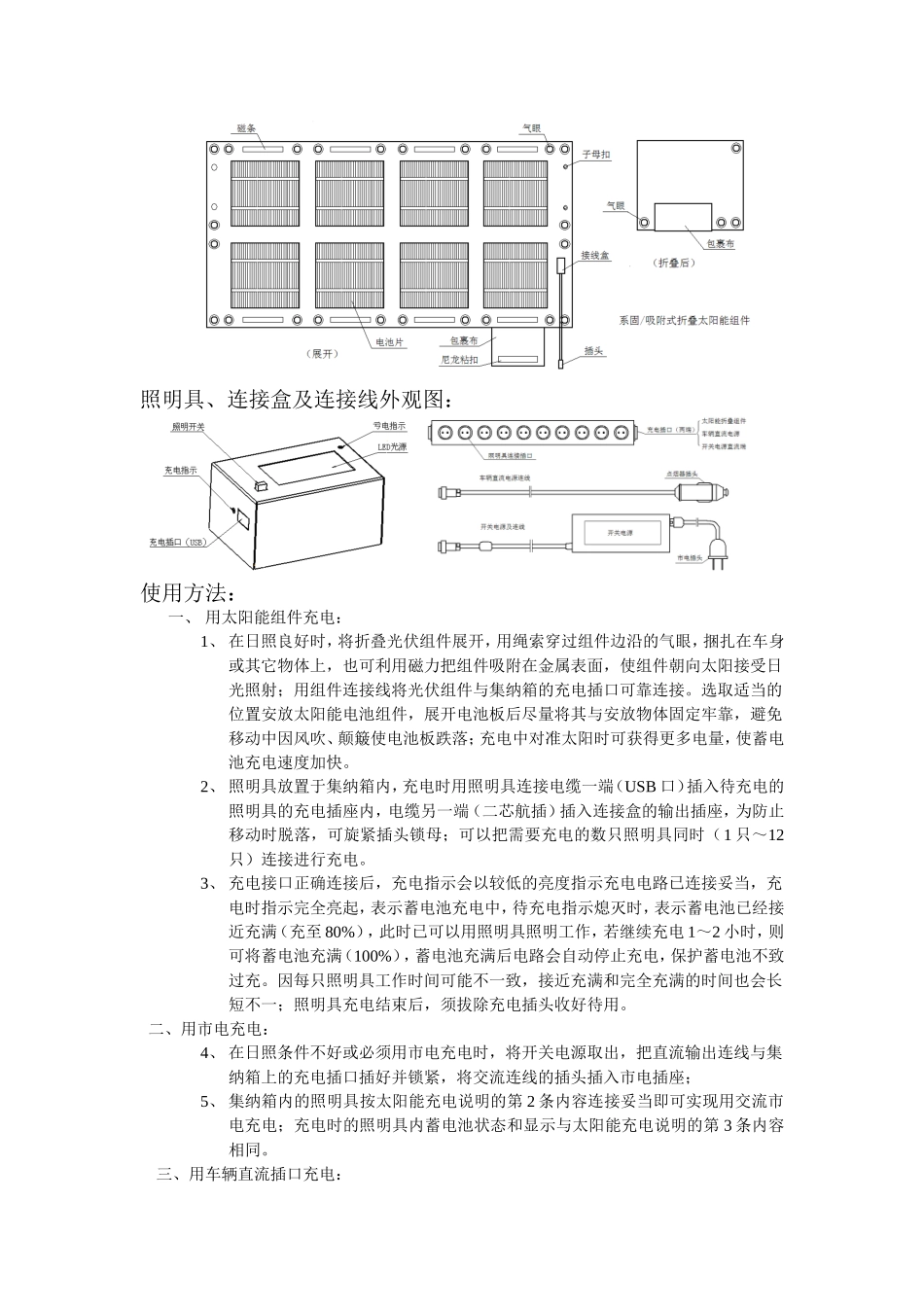

PS-LY-I型野营灯说明书_第2页
2/4

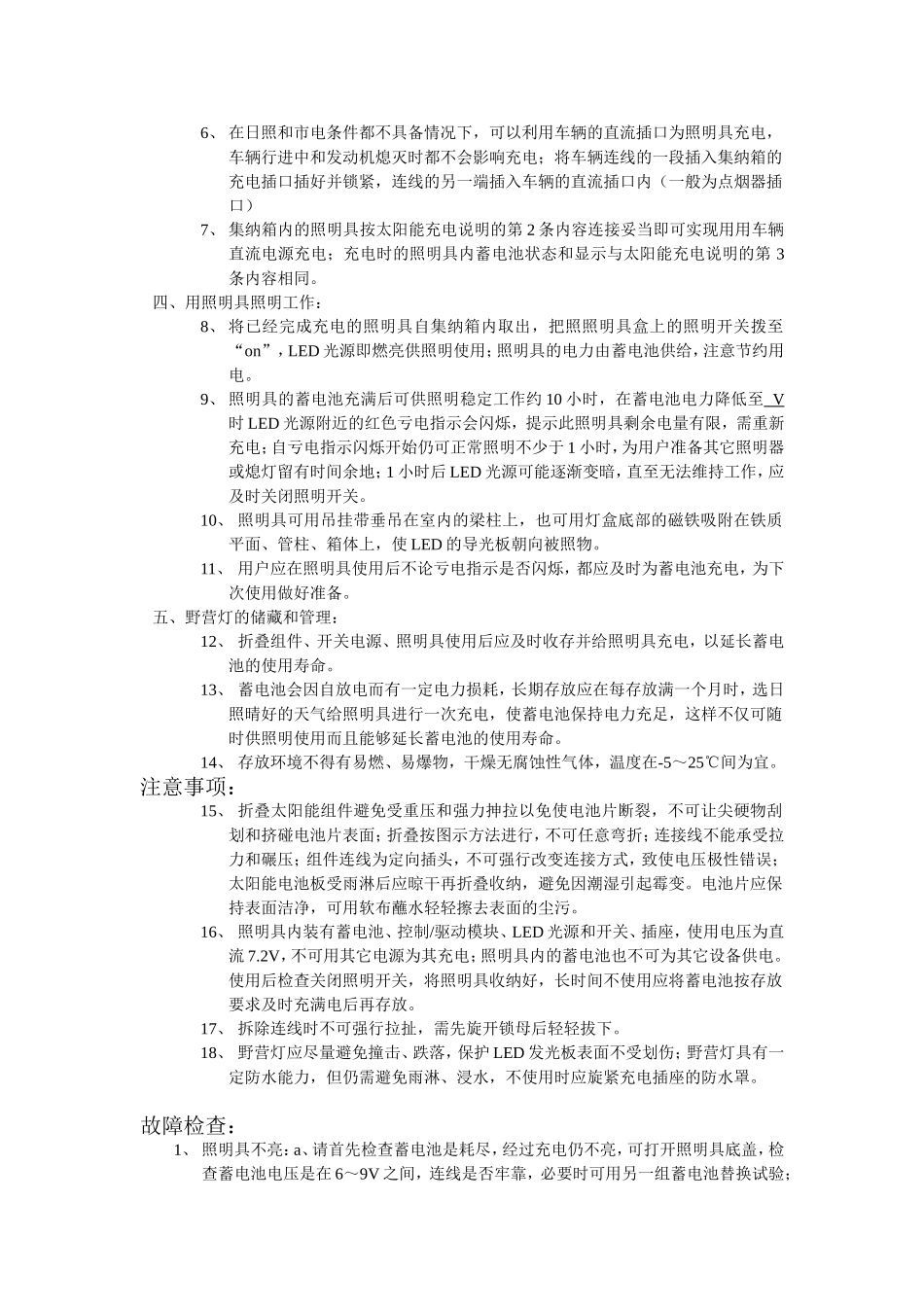

PS-LY-I型野营灯说明书_第3页
3/4
PS-LY-I型军用太阳能野营灯使用说明书太阳能是用之不竭,绿色环保的新能源,它有无污染、随处都可以获得等特点。LED发光管有光效高,耐震动、寿命长,光色纯、显色性好等优点,照明应用发展十分迅速,是节能的新型光源。PS-LY-I型军用太阳能野营灯是保利深远新能源科技有限公司研制的一款供部队使用的太阳能照明灯具的改进型。采用单晶硅折叠太阳能电池和LED光源,每只照明具均有独立的蓄电池组,完善的PWM充电管理电路和恒流驱动功能的设计优化组合,使它具有优越的光电转换效率,LED光源亮度高,整体体积小、便于携带。除可利用太阳能充电外,附配的开关电源和直流插头,还能够方便的与车辆直流插口连接,利用车辆的电源在移动中充电,连接交流市电时可以用市电充电,具有方便使用的特点。特别适合部队野营拉练、抗震救灾、地质勘探、野外工作等场合作为移动照明灯具。技术参数:太阳能组件:系固/吸附式折叠单晶硅光伏组件,输出:功率:30W,工作电压:直流12V,工作电流:2.4A;展开面积:87×42cm,折叠后:24×21×3.5cm重量:kg照明具:蓄电池电压:直流7.2V,充电电压:直流12V~28V,充电电流:240~300mA;LED耗电<1.2W,亮度距光源1m处≥15.8lux开关电源:输入:交流电压100V~240V,50/60Hz,最大电流:交流1.4A;输出:直流12V最大充电电流:6A太阳能充电时间:12只照明具同时充电情况下,晴好天气:(日照照度>90000lux)需8~14小时,多云和阴天:(日照照度30000~80000lux)需10~18小时,阴雨天:(照度<30000lux需延长充电时间市电充电时间:12只照明具同时充电情况下,需8~12小时使用车辆直流插口充电:12只照明具同时充电情况下,车转速2000r/s累计充电时间不低于12小时照明工作时间:蓄电池充满后可支持照明8~10小时照明具尺寸、重量:长×宽×高98×66×56mm,kg/只,集纳箱尺寸、重量:长×宽×高310×240×180mm,收纳12只照明具后kg野营灯组成:1系固/吸附式折叠太阳能组件(组件连线、插头在内)1块2照明具(LED光源、控制/驱动模块、蓄电池在内)12只3开关电源(交流连线插头、直流连线插头在内)1个4车辆直流插口12V连接电缆、24V连接电缆各1根5照明具连接电缆12根6集纳箱1个系固/吸附式折叠太阳能组件:照明具、连接盒及连接线外观图:使用方法:一、用太阳能组件充电:1、在日照良好时,将折叠光伏组件展开,用绳索穿过组件边沿的气眼,捆扎在车身或其它物体上,也可利用磁力把组件吸附在金属表面,使组件朝向太阳接受日光照射;用组件连接线将光伏组件与集纳箱的充电插口可靠连接。选取适当的位置安放太阳能电池组件,展开电池板后尽量将其与安放物体固定牢靠,避免移动中因风吹、颠簸使电池板跌落;充电中对准太阳时可获得更多电量,使蓄电池充电速度加快。2、照明具放置于集纳箱内,充电时用照明具连接电缆一端(USB口)插入待充电的照明具的充电插座内,电缆另一端(二芯航插)插入连接盒的输出插座,为防止移动时脱落,可旋紧插头锁母;可以把需要充电的数只照明具同时(1只~12只)连接进行充电。3、充电接口正确连接后,充电指示会以较低的亮度指示充电电路已连接妥当,充电时指示完全亮起,表示蓄电池充电中,待充电指示熄灭时,表示蓄电池已经接近充满(充至80%),此时已可以用照明具照明工作,若继续充电1~2小时,则可将蓄电池充满(100%),蓄电池充满后电路会自动停止充电,保护蓄电池不致过充。因每只照明具工作时间可能不一致,接近充满和完全充满的时间也会长短不一;照明具充电结束后,须拔除充电插头收好待用。二、用市电充电:4、在日照条件不好或必须用市电充电时,将开关电源取出,把直流输出连线与集纳箱上的充电插口插好并锁紧,将交流连线的插头插入市电插座;5、集纳箱内的照明具按太阳能充电说明的第2条内容连接妥当即可实现用交流市电充电;充电时的照明具内蓄电池状态和显示与太阳能充电说明的第3条内容相同。三、用车辆直流插口充电:6、在日照和市电条件都不具备情况下,可以利用车辆的直流插口为照明具充电,车辆行进中和发动机熄灭时都不会影响充电;将车辆连线的一段插入集纳箱的充电插口插好并锁紧,连线...
