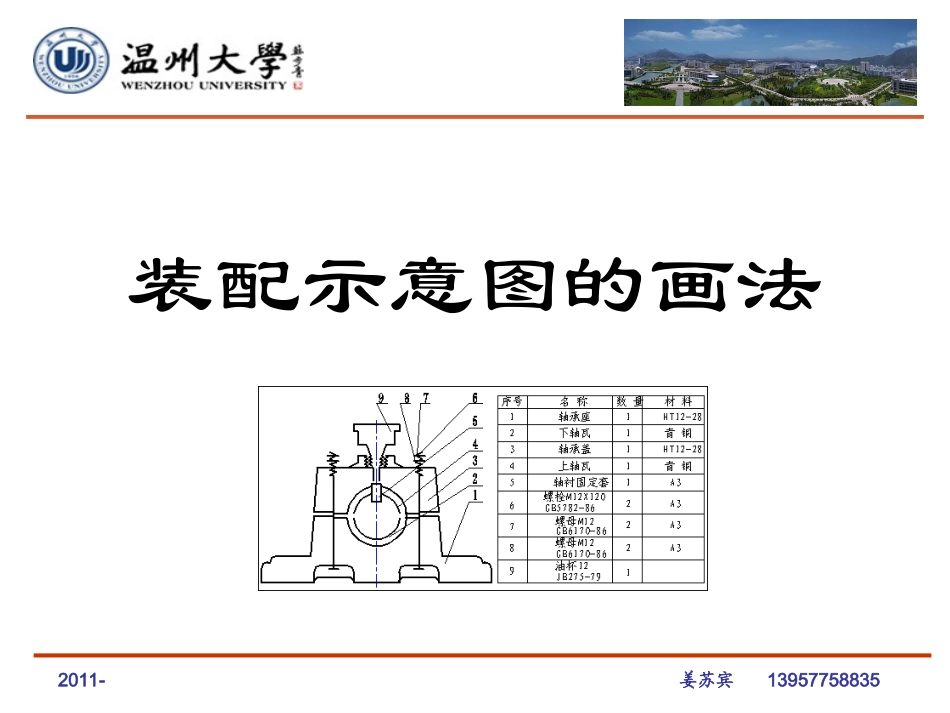

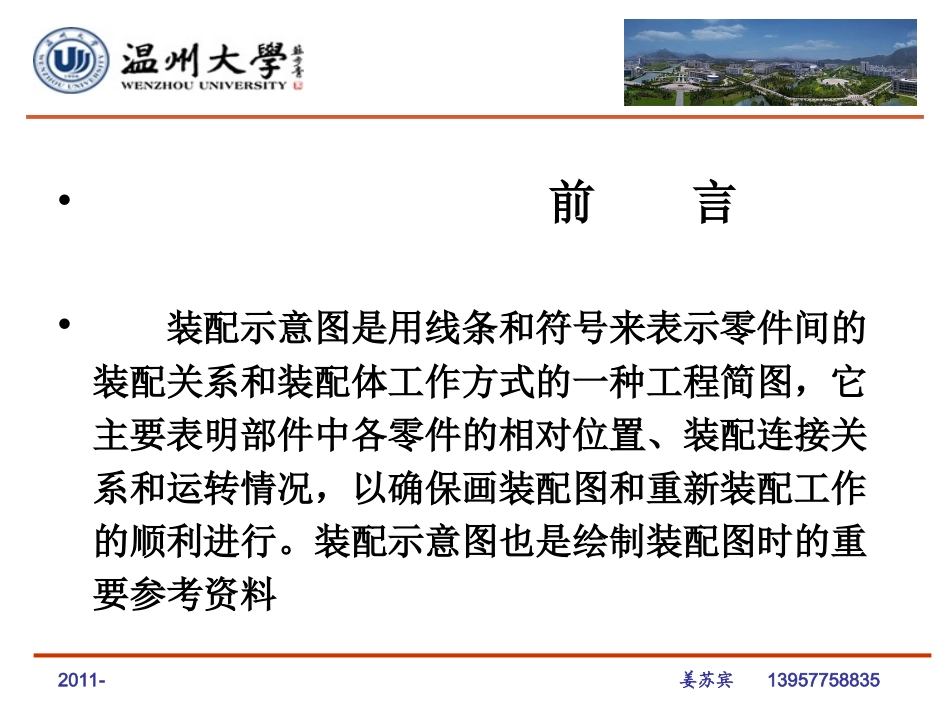

2011-姜苏宾13957758835装配示意图的画法2011-姜苏宾13957758835•前言•装配示意图是用线条和符号来表示零件间的装配关系和装配体工作方式的一种工程简图，它主要表明部件中各零件的相对位置、装配连接关系和运转情况，以确保画装配图和重新装配工作的顺利进行。装配示意图也是绘制装配图时的重要参考资料2011-姜苏宾13957758835•1、装配示意图的常用符号·•装配示意图用线条和符号来表示零件间的装配关系，但目前装配示意图的符号还没有统一的规定。在工程实践中，人们创造了一些常用零件的符号，其中一些符号被广泛采用，已有约定俗成的趋势。常用的符号见如下附表，供测绘时参考。2011-姜苏宾139577588352011-姜苏宾139577588352011-姜苏宾139577588352011-姜苏宾139577588352011-姜苏宾13957758835•2、装配示意图的两种常见画法•装配示意图的画法也没有统一的规定。通常，图上各零件的结构形状和装配关系，可用较少的线条形象地表示，简单的甚至可以只用单线条来表示。目前，，较为常见的有“单线+符号”和“轮廓+符号”两种画法。2011-姜苏宾13957758835•A，用“单线+符号”画法画装配示意图，•“单线+符号”画法是将结构件用线条来表示，对装配体中的标准件和常用件用符号来表示的一种装配示意图画法。用这种画法绘制装配示意图时，两零件间的接触面应按非接触面的画法来绘制。2011-姜苏宾13957758835•图l—2所示为球阀的轴测图、装配图及装配示意图。图l—2(c)中零件9和零件14，零件10、11和12之间都是接触表面，在图中要用两条线来表示。其中所有的非标准件都是用单线来表示的。2011-姜苏宾139577588352011-姜苏宾13957758835•B，用“轮廓+符号”画法画装配示意图•装配示意图的另一种画法是“轮廓+符号”画法。这种画法是画出部件中一些较大零件的轮廓，其他较小的零件用单线或符号来表示。2011-姜苏宾13957758835•图l—3所示为螺旋千斤顶的轴测图、装配图和装配示意图。在图l—3(c)中，千斤顶外壳、顶盖的画法采用了轮廓画法。2011-姜苏宾139577588352011-姜苏宾13957758835•3、其它参考图例用“单线+符号”画法画装配示意图2011-姜苏宾13957758835•用“轮廓+符号”画法画装配示意图2011-姜苏宾13957758835用“单线+符号”画法画装配示意图2011-姜苏宾13957758835用“单线+符号”画法画装配示意图2011-姜苏宾13957758835用“单线+符号”画法画装配示意图2011-姜苏宾13957758835
