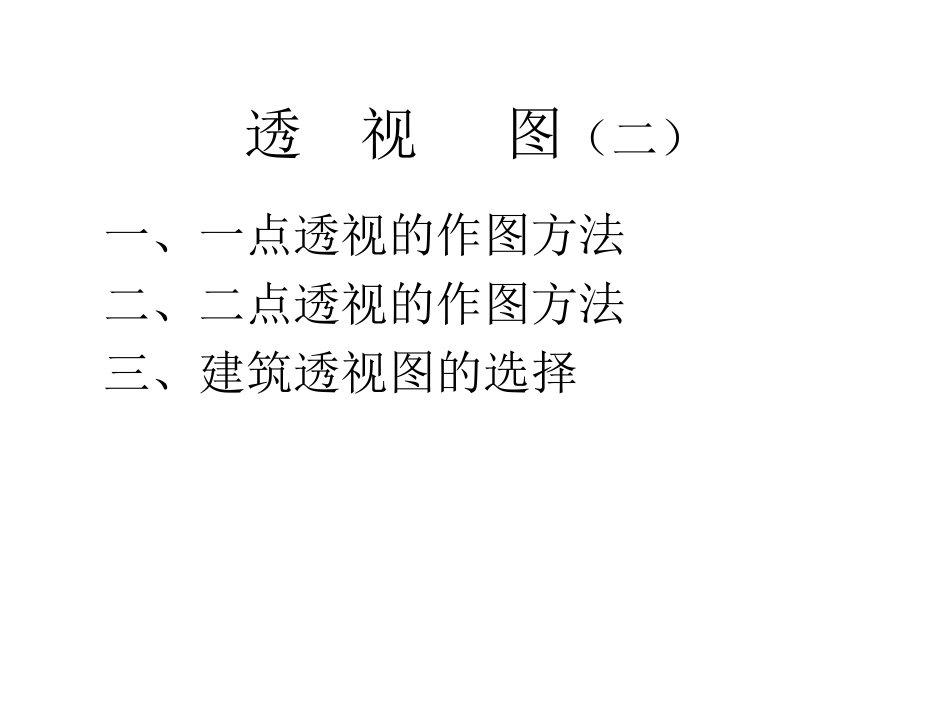

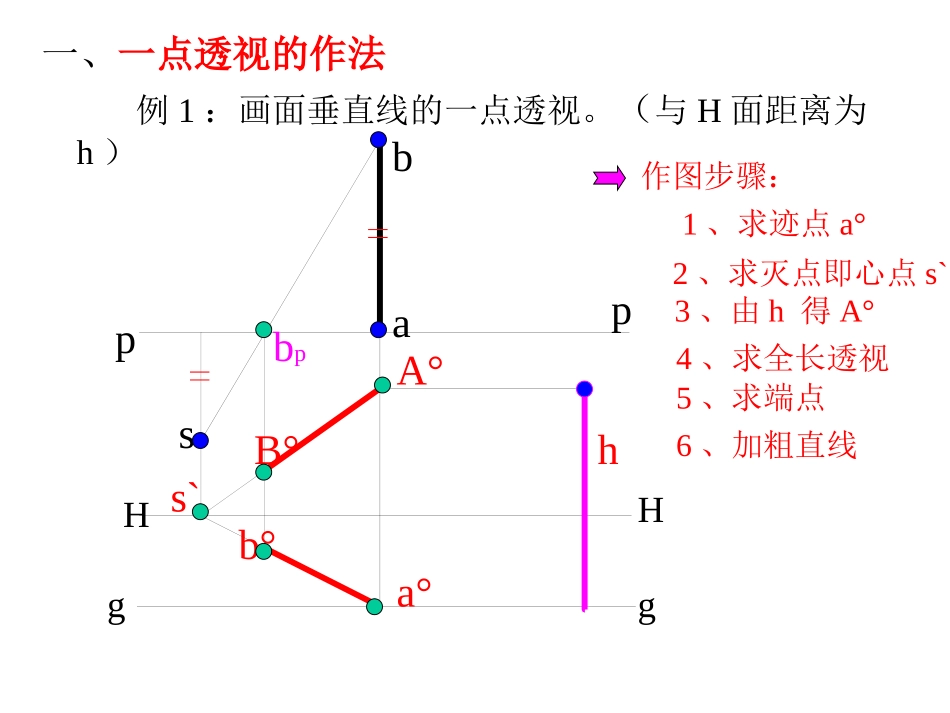

透视图（二）一、一点透视的作图方法二、二点透视的作图方法三、建筑透视图的选择一、一点透视的作法例1：画面垂直线的一点透视。（与H面距离为h）abshB°A°a°s`b°bpppHHgg1、求迹点a°2、求灭点即心点s`3、由h得A°4、求全长透视5、求端点6、加粗直线作图步骤：例2：已知四边平面ABCD，视点S的投影，求作透视图。abcdsppHHggd°s`b°c°a°作图方法：例3：已知长方体的基面投影，高度h，求作透视图。abcdsppHHggd°s`b°a°h作图方法：真高线A°B°D°画面上反映真实高度的线，称为真高线例4：已知台阶的平面图、立面图，求一点透视。ss`bbpppHHgg例5：已知建筑形体的平面图、立面图，求一点透视。ppHHggss`二、二点透视的作图方法例1：求四边形平面的二点透视。sppHHggabcdfxfyFxFYa0b0c0d0bpcp例2：求长方体的二点透视。hppHHggsabcfxfyFxa0b0c0bpcpA0FYB0C0A0a0=h称为真高线Fx例3：求建筑形体的二点透视。ppHHggsfxfyFxFYabca0bpcpb0c04231nN1N01020n0透视平面图：建筑形体在降低基面后所作的平面图的透视，称为透视平面图。例4：利用透视平面图求形体的二点透视。ppHggg1g1sH透视平面图Fynn1Fxnn1n1n2n1n2app例4：利用透视平面图求房屋的二点透视。fyfxFxFyHggHsg1g1a1a0三、建筑透视图的选择：正确选择视点、画面、建筑物三者之间的位置，才能画好一张透视图。（一）视点S的选择：1、站点s的选择：（1）站点s与建筑物的距离：视角α=30°左右（a）30°（60°）三角板（b）使ssp=(1.5～2.0）W（W为视宽）ppswppws30°spssp=(1.5～2.0）W视角大小对透视图的影响.（2）站点s的左右位置：一般在视宽W的中间1/3范围。ppwssp（二）画面位置和夹角的选择：1、建筑物与画面夹角θ的选择：使偏角θ=30°左右ppθ2、画面与建筑物之间的位置：当画面平行移动时，所得的透视图不改变形状，只改变大小。因此有缩小透视与放大透视(三)、视高的选择即视平线H—H的选择：（1）一般为1.6～1.8米（2）提高视平线H—H：画鸟瞰图（3）降低视平线H—H：画仰望的透视图（四）透视种类的选择：一点透视：室内透视、狭长街道、地铁等二点透视：常用的透视图，透视效果真实自然。三点透视：高层建筑、鸟瞰图，竖向高度感突出，三维空间表现力强。二点透视室内一点透视ggbppp（五）绘制建筑物透视图的一般步骤：平面图立面图30°HH30°sspfxfyabcbpcpa0HHggcpnn201012FYssp=(1.5～2.0）WFx
