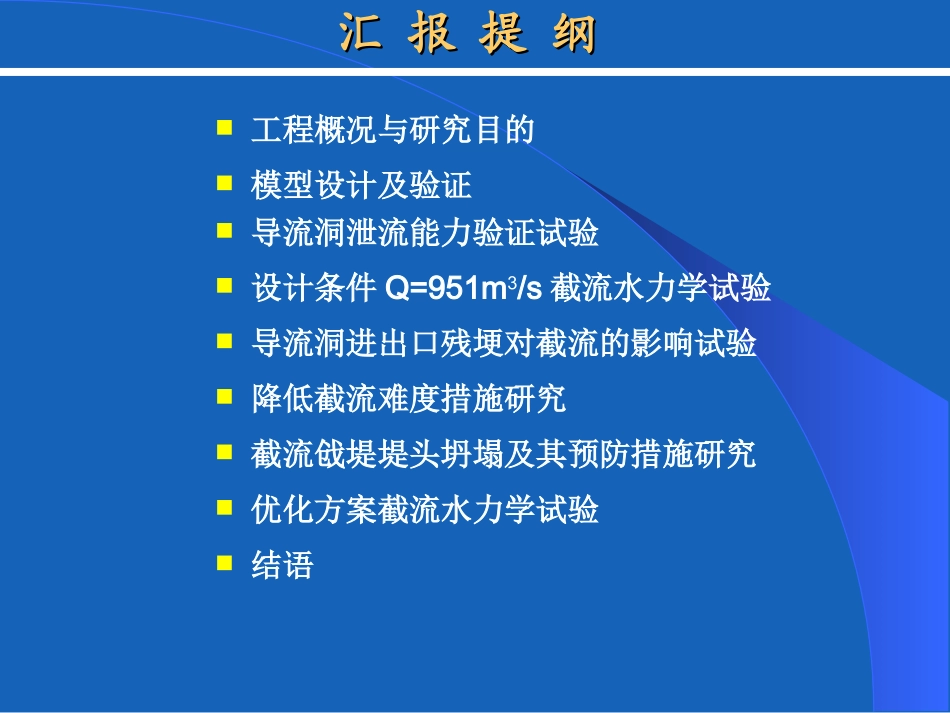

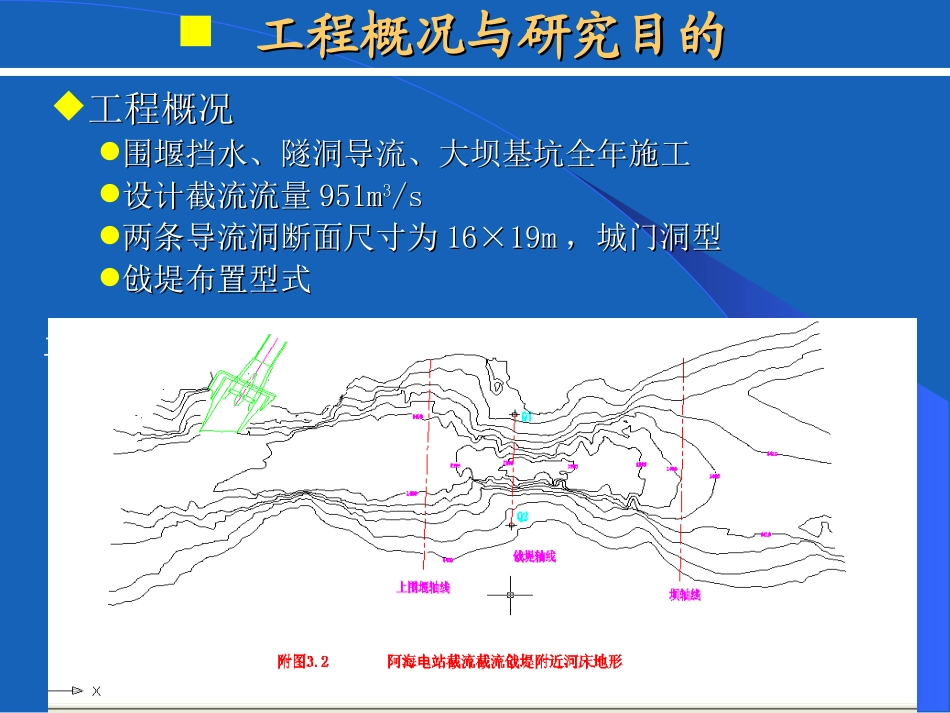

云南金沙江中游河段阿海水电站截流模型试验研究成果汇报成果汇报长江水利委员会长江科学院长江水利委员会长江科学院20082008年年0909月月2424日日汇报提纲汇报提纲工程概况与研究目的模型设计及验证导流洞泄流能力验证试验设计条件Q=951m3/s截流水力学试验导流洞进出口残埂对截流的影响试验降低截流难度措施研究截流戗堤堤头坍塌及其预防措施研究优化方案截流水力学试验结语工程概况工程概况与研究目的工程概况与研究目的工程概况工程概况围堰挡水、隧洞导流、大坝基坑全年施工围堰挡水、隧洞导流、大坝基坑全年施工设计截流流量设计截流流量951m951m33/s/s两条导流洞断面尺寸为两条导流洞断面尺寸为16×19m16×19m，城门洞型，城门洞型戗堤布置型式戗堤布置型式研究目的验证1#导流洞在进出口明渠岩埂不同的拆除情况下，截流时的分流能力确定非龙口段进占各区段的水力学参数（泄水建筑物不分流）及确定龙口宽度确定龙口段进占各阶段水力学参数选定非龙口、龙口段各区抛投料物类别、粒径选定料物的抛投方式选定龙口合龙最困难情况的护底方式、范围及材料根据截流模型试验，提出与阿海电站实际情况相符的截流方案验证导流期间1#、2#导流隧洞泄流能力，观测导流洞进、出口流态及流速工程概况与研究目的工程概况与研究目的模型设计及验证模型设计及验证模型设计模型设计长度比尺：1：50模拟范围：上围堰以上800m，下围堰以下800m导流洞采用有机玻璃制作模型设计及验证模型设计及验证模型验证模型验证模型验证流量：500m3/s、750m3/s、1000m3/s、1250m3/s、1500m3/s、1750m3/s各级流量下，模型各测站水位与设计提供数值误差一般为0~0.15m左右，模型水面线与原型基本相似，满足模型试验相似要求模型设计及验证模型设计及验证流量与围堰上游水位关系曲线导流洞泄流能力试验11#、、22#导流洞联合泄流导流洞联合泄流141014151420142514301435144014451450145514602000300040005000600070008000900010000流量(m3/s)水位(m)导流洞进口存在立轴漏斗漩涡截流期间，导流洞内有围堰残渣料堆积现象满流状态下，导流洞堵头段突扩处有气囊存在导流洞联合渲泄大流量，出口下游河道及岸坡冲刷严重导流洞泄流能力试验11#、、22#导流洞联合泄流流态导流洞联合泄流流态导流洞泄流能力试验导流洞进口及出口流态导流洞进口及出口流态非龙口段进占：（Q=1080m3/s）设计条件下截流水力学试验设计条件下截流水力学试验导流洞分流方式不分流分流进占长度(m)18.523.518.523.5口门宽度(m)65606560导流洞分流量（m3/s）--206248导流洞分流比（%）--19.0722.96导流洞进口水位（m）1413.451413.781413.171413.45戗堤上游上位（m）1413.371413.721413.161413.44截流落差(m)0.440.890.360.79戗堤头部最大流速(m/s)3.214.412.663.79龙中流速(m/s)3.213.982.503.58抛投用量(m3)66000835006600083500龙口段合龙：龙口段合龙：（Q=951m3/s）龙口水力学参数设计条件下截流水力学试验设计条件下截流水力学试验戗堤口门宽度（m）口门水面宽度（m）戗堤上游水位（m）戗堤落差（m）龙口流量（m3/s）堤头最大流速(m/s)龙中流速(m/s)6542.01412.650.287562.302.206035.81412.930.587093.243.125028.31413.931.885585.783.614022.01415.403.433827.444.643016.01416.724.852419.255.442511.51417.545.711649.286.710-1419.047.29---设计条件下截流水力学试验设计条件下截流水力学试验龙口流态龙口流态设计条件下截流水力学试验设计条件下截流水力学试验抛投料使用情况抛投料使用情况设计条件下截流水力学试验设计条件下截流水力学试验进占区段（m）进占长度（m）小石(m3)中石(m3)大石(m3)块石串(串)石笼(个)四面体(个)石料总量(m3)50~4010.0800041003000---1510040~3010.036003800490010--1230030~255.011002000370030205680025~025.083002400360050401014300合计6036900158001520090601567900比例（%）-54.323.222.4----流失量(m3）---80015205800龙口水力学参数比较龙口水力学参数比较：：导流洞进出口围堰残埂对...
