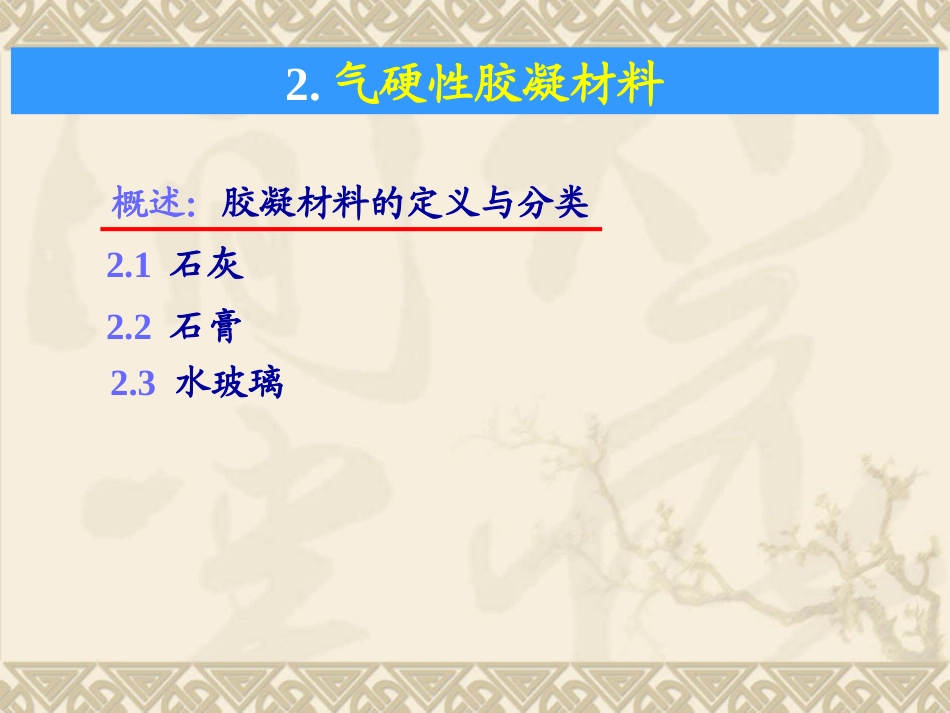

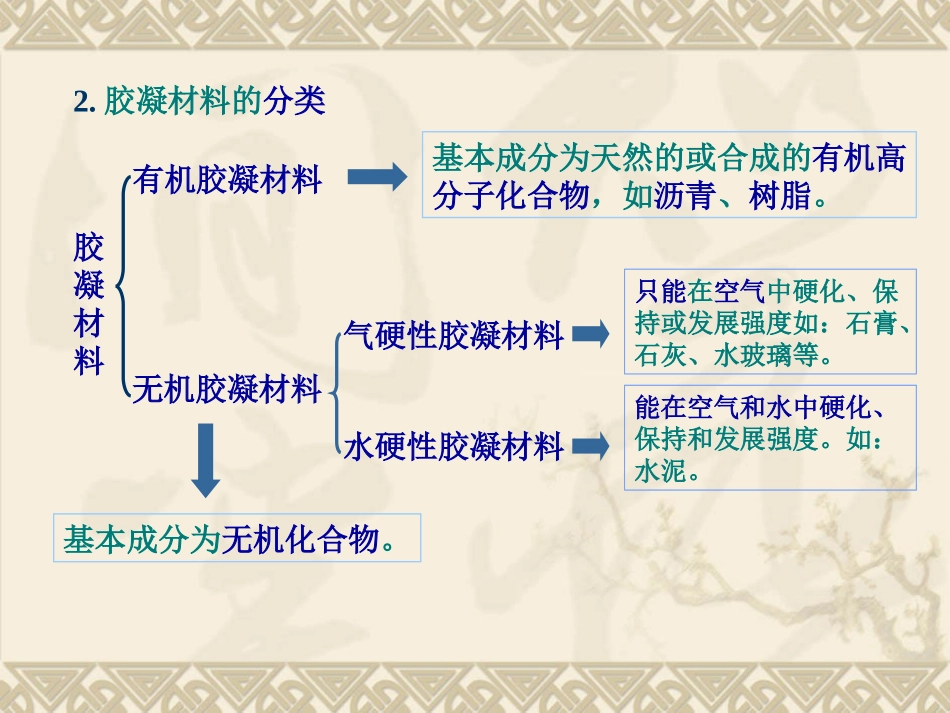

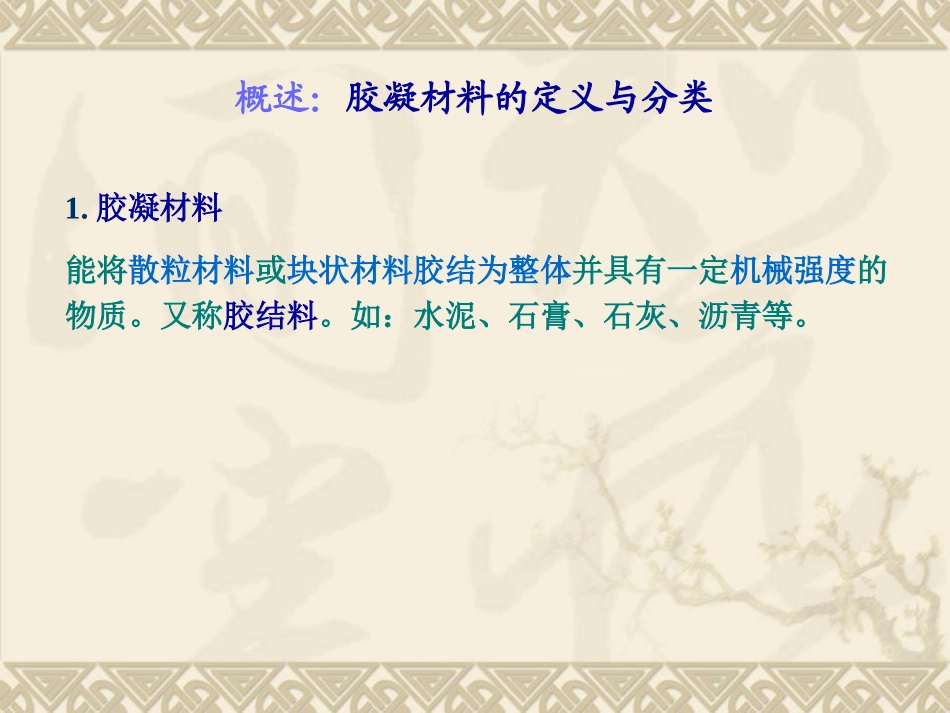

2.气硬性胶凝材料2.1石灰2.2石膏2.3水玻璃概述：胶凝材料的定义与分类1.胶凝材料能将散粒材料或块状材料胶结为整体并具有一定机械强度的物质。又称胶结料。如：水泥、石膏、石灰、沥青等。概述：胶凝材料的定义与分类2.胶凝材料的分类胶凝材料有机胶凝材料无机胶凝材料基本成分为天然的或合成的有机高分子化合物，如沥青、树脂。基本成分为无机化合物。气硬性胶凝材料水硬性胶凝材料只能在空气中硬化、保持或发展强度如：石膏、石灰、水玻璃等。能在空气和水中硬化、保持和发展强度。如：水泥。2.气硬性胶凝材料2.1石灰2.2石膏2.3水玻璃概述：胶凝材料的定义与分类2.1石灰石灰生产简介石灰的技术要求石灰的应用石灰的特性一、石灰生产简介1.生产原理：21000~9003COCaOCaCOC煅烧时间过长或温度过高→过火石灰；温度过低或煅烧时间不足→欠火石灰→降低产量。2.石灰的品种生石灰（块灰）：石灰石煅烧而成。生石灰粉（磨细生石灰）:块灰破碎、磨细而成。消石灰粉（熟石灰）：块灰淋水消解而得。石灰膏：块灰加入足量的水，淋制熟化而成（膏状）。石灰乳（石灰水）：石灰膏用水冲淡而成（浆液状）。自行消解：热量促硬化，膨胀促致密；磨细：过火石灰消解加快，混合均匀；若条件许可，尽可能采用。石灰的“熟化”或“消化”；自身粉化，不需磨细；大量放热，不断搅拌，减少逆反应；防潮，防火防爆；体积增大，注意容器匹配；二、石灰的技术要求1.建筑生石灰产品标准：《建筑生石灰》（JC/T479-92）钙质生石灰（MgO≤5%），镁质生石灰（MgO＞5%）。建筑生石灰的技术指标项目钙质生石灰镁质生石灰优等品一等品合格品优等品一等品合格品CaO+MgO含量≥，（%）908580858075CO2含量≤，（%）5796810未消解残渣含量（5mm圆孔筛余）≤，（%）5101551015产浆量≥，（L/kg）2.82.32.02.82.32.02.建筑生石灰粉产品标准：《建筑生石灰粉》（JC/T480-92）；分类：钙质生石灰粉（MgO≤5%），镁质生石灰粉（MgO＞5%）。建筑生石灰粉的技术指标项目钙质生石灰粉镁质生石灰粉优等品一等品合格品优等品一等品合格品CaO+MgO含量≥,（%）858070807570CO2含量≤,（%）791181012细度0.90mm筛的筛余≤,（%）0.20.51.50.20.51.50.125mm筛的筛余≤,（%）7.012.018.07.012.018.03.建筑消石灰粉产品标准：《建筑消石灰粉》（JC/T481-92）；分类：钙质消石灰粉（MgO＜4%），镁质消石灰粉（4%≤MgO＜24%），白云石消石灰粉（24%≤MgO＜30%）。建筑消石灰粉的技术指标项目钙质消石灰粉镁质消石灰粉白云石消石灰粉优等品一等品合格品优等品一等品合格品优等品一等品合格品CaO+MgO含量≥,（%）706560656055656055游离水（%）0.4~2体积安定性合格合格—合格合格—合格合格—细度0.90mm筛的筛余≤,(%)000.5000.5000.50.125mm筛的筛余≤,(%)310153101531015三、石灰的特性1.可塑性和保水性较好。高度分散的Ca(OH)2胶体表面吸附较厚水膜。2.生石灰水化时水化热大，体积增大（增大1.0～2.5倍）。kJOHCaOHCaO9.64)(22石灰的“熟化”或“消化”过火石灰：硬化后慢慢水化膨胀→局部隆起和开裂→需“预水化”（陈状）二周左右。根据《砌筑砂浆配合比设计规程》（JGJ98-2000）：生石灰熟化成石灰膏时，应用孔径不大于3mm×3mm的网过滤，熟化时间不得小于7d；磨细生石灰粉的熟化时间不得小于2d。石灰的陈伏《建筑装饰装修工程质量验收规范》（GB50203-2001）规定：抹灰用的石灰膏的熟化期不应小于15d；罩面用的磨细石灰粉的熟化期不应小于3d。3.硬化缓慢。石灰浆的硬化过程：结晶作用。水分蒸发，Ca(OH)2逐渐结晶析出。碳化作用。OHnCaCOOnHCOOHCa23222)1()(表层以CaCO3为主，内层以Ca(OH)2晶体为主，内部水分脱出缓慢，因而石灰凝结硬化缓慢。4.硬化时体积收缩大。游离水分蒸发所致。除调成石灰乳做薄层粉刷外，不宜单独使用。施工时常加入骨料或纤维材料（如麻刀、纸筋）。6.耐水性差。大部分尚未碳化的Ca(OH)2易溶于水所制。石灰不宜用于潮湿环境。7.吸湿性强，是传统的干燥剂。5.硬化后强度低。生石灰消化理论需水量32...
