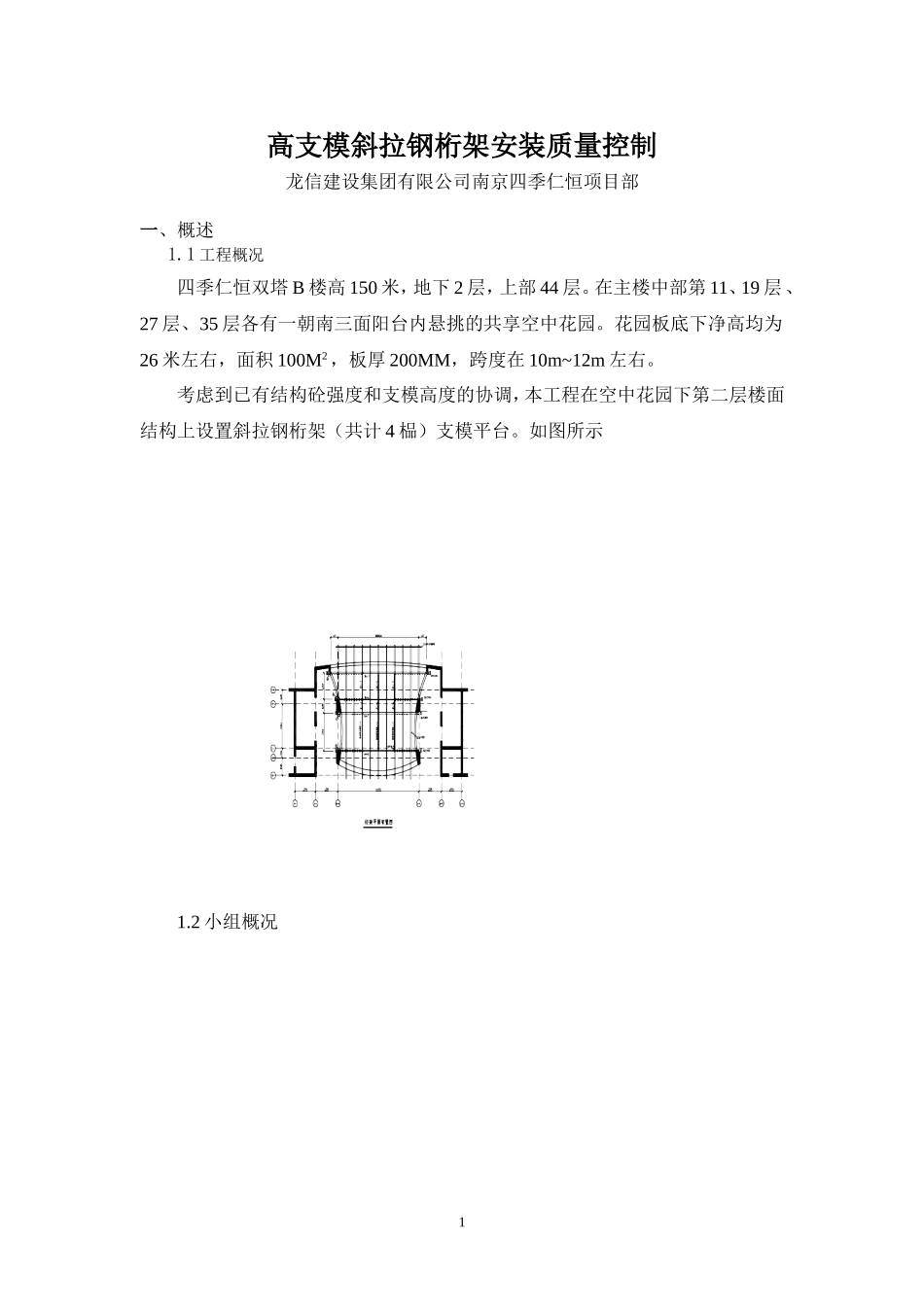

高支模斜拉钢桁架安装质量控制龙信建设集团有限公司南京四季仁恒项目部一、概述1.1工程概况四季仁恒双塔B楼高150米，地下2层，上部44层。在主楼中部第11、19层、27层、35层各有一朝南三面阳台内悬挑的共享空中花园。花园板底下净高均为26米左右，面积100M2，板厚200MM，跨度在10m~12m左右。考虑到已有结构砼强度和支模高度的协调，本工程在空中花园下第二层楼面结构上设置斜拉钢桁架（共计4榀）支模平台。如图所示1.2小组概况11.3小组成员一览表序号姓名性别年龄文化程度职务职称组内职务1赵冠标男36本科项目经理工程师总负责2刘瑛女48本科总工高工组长3刘新龙男30大专项目技术负责人工程师副组长4梁守凯男29本科安全科长工程师组员5茅生兵男46中专吊装工长6范志强男38高中电焊小组长技术员组员7孙中男33高中吊装工8樊金高男38高中信号工9李志男32高中工人技术工组员10陆涛男29高中工人技术工组员1112三、现状调查四季仁恒双塔A楼高97M，29层主楼的3层、11层、19层2005.02.20我们QC小组对空中花园斜拉构件安装现场检测资2组建QC小组时间2005.02.20注册号：longxin-QC05-119活动频率1次/每周小组活动时间2005.02.20～2005.11.30（不小于1.5小时/每次）四季仁恒项目QC小组课题高支模斜拉钢桁架安装质量控制课题类型攻关型QC培训时间80小时以上/每人出勤率97％小组人数12人公司要求合同要求项目部安全目标工程一次交验合格率达100%；年因工伤死亡为零工程质量确保杨子杯奖工程安全无死亡事故课题名称：高支模斜拉钢桁架安装质量控制选题理由料进行统计分析，调查结果如下：质量调查结果表序号调查内容调查点合格点合格率%不合格点不合格率%3层11层19层合计1侧向弯曲3939391179480.32319.72竖向变形202020605591.758.33轴线偏移353535105858120194整体稳定性151520504794365校正01012222091296其它101010302996.613.4合计11912913638433085.95414.1质量调查不合格频率数统计表序号检查内容频数（点）频率％累计频率％1侧向弯曲2342.642.62竖向变形2037.079.63轴线偏移59.388.94整体稳定性35.694.55校正23.698.16其它11.9100合计10054100根据上表绘制缺陷排列图：频数点累计频率（100％）601005090408070306023502020403010203532110侧向弯曲竖向变形轴线偏移整体稳定性校正其它图一、质量缺陷排列图由此排列图可见：斜拉钢筋桁架安装质量缺陷主要是1、侧向弯曲；2、竖向变形。四、确定目标及可行性论证1、确定目标目标：斜拉钢桁架安装检查项目综合合格率达95％以上。QC小组活动目标值序号检查项目允许偏差值/总检查次数检测的最大偏差值/复查次数检查点数合格点合格率目标值1侧向弯曲a/1000,15.0mm12mm83≥80＞95％综合合格率＞95％2竖向变形h/250，10mm5mm83≥80＞95％3轴线偏移5.0mm5.0mm83≥80＞95％4整体稳定性0/50/545≥43＞95％5校正0/60/645≥43＞95％6其它0020≥19＞95％合计359≥3452、可行性论证五、原因分析QC小组人员进行了原因分析，绘制关联图如下：4侧向弯曲竖向变形部分材料陈旧构件断料偏差大测量精度不够槽钢变形大缺少高精度仪器未验收支撑钢度不够支撑方法不符操作不当质量意识不强整体校正分区施工方法不正确技术交底不到位自检不全面拼装未标识高度高，安装安全性差构件大，安装难度大有领导重视和大力支持QC小组活动，有A楼安装工程经验借鉴，一致认为，加强各工序的过程控制，充分发挥自身的优势和有利条件，高起点、严要求，认真细致的组织施工，目标值一定能实现。结论本项目部质量保证体系完善，员工质量意识高，根据项目工程特点，召开了《空中花园模板支撑体系》专家评审会，为目标管理提供组织保证。公司领导重视，在施工中投入高尖技术力量，三名高级技术人员指导，职工技能高，高级技工人员达85％。不利因素有力因素图、斜拉钢桁架侧向弯曲和竖向变形原因分析关联图05.05.20六、要因确认通过小组全体人员的调查、分析、现场验证，针对8个末端因素进行要因确认。要因确认表序号末端因素确认内容确认方法负责人日期结论1测量不正确仪器读数能否满足要求送权威部门检测2005.05.25非要因2支撑方法不符合桁架支撑间距是否满足要求，节点焊接符合要求现场检...
