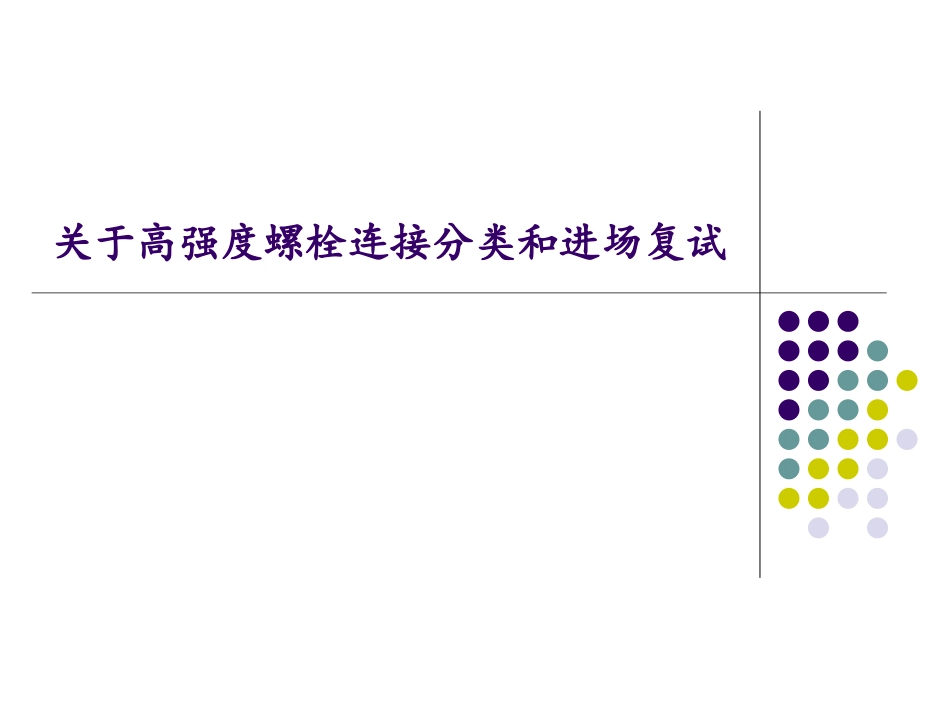

高强度螺栓连接分类和进场复试VIP免费

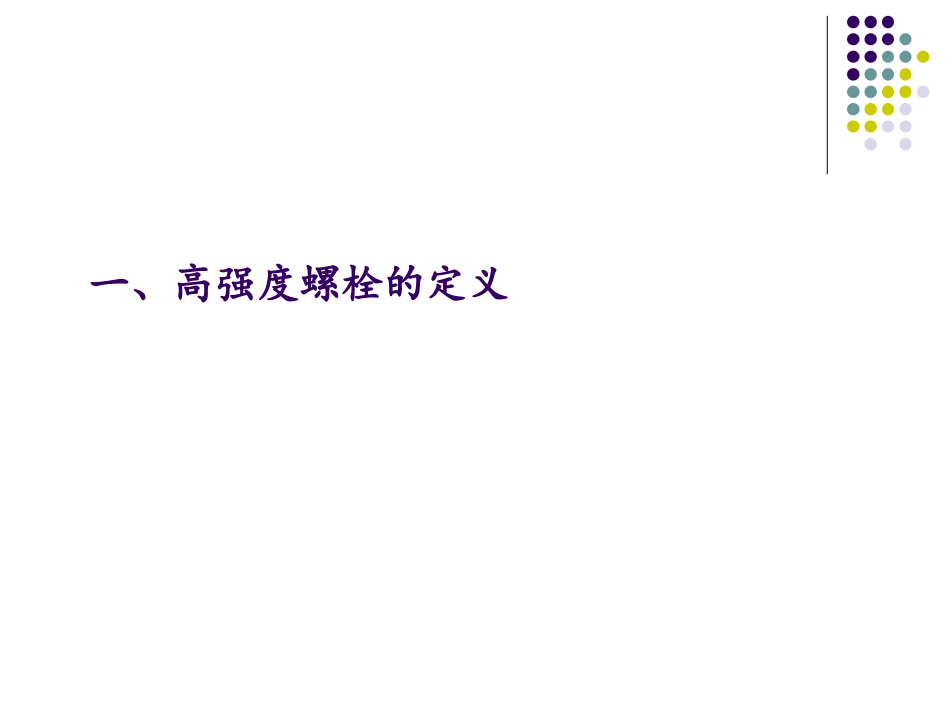

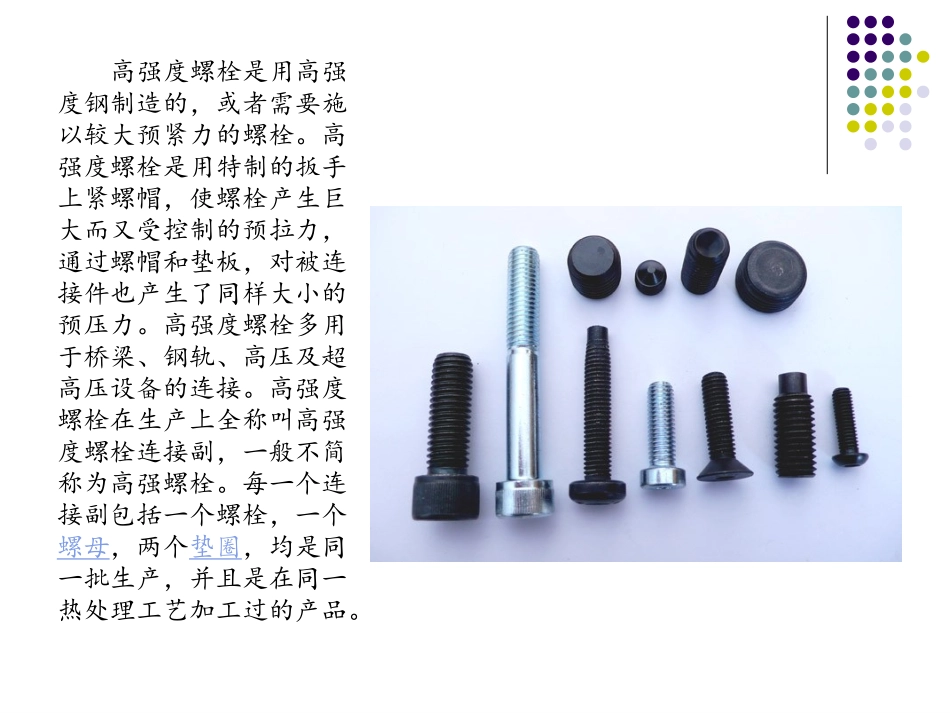

关于高强度螺栓连接分类和进场复试一、高强度螺栓的定义高强度螺栓是用高强度钢制造的，或者需要施以较大预紧力的螺栓。高强度螺栓是用特制的扳手上紧螺帽，使螺栓产生巨大而又受控制的预拉力，通过螺帽和垫板，对被连接件也产生了同样大小的预压力。高强度螺栓多用于桥梁、钢轨、高压及超高压设备的连接。高强度螺栓在生产上全称叫高强度螺栓连接副，一般不简称为高强螺栓。每一个连接副包括一个螺栓，一个螺母，两个垫圈，均是同一批生产，并且是在同一热处理工艺加工过的产品。二、高强度螺栓连接的分类按照设计和受力要求的不同分为以下两种：摩擦型高强度螺栓连接承压型高强度螺栓连接摩擦型高强度螺栓连接依靠高强度螺栓的紧固，在被连接件间产生摩擦阻力以传递剪力而将构件、部件或板件连成整体的连接方式。适用于钢框架结构梁、柱连接，实腹梁连接，工业厂房的重型吊车梁连接，制动系统和承受动荷载的重要结构的连接。承压型高强度螺栓连接依靠螺杆抗剪和螺杆与孔壁承压以传递剪力而将构件、部件或板件连成整体的连接方式。可用于允许产生少量滑动的静载结构或间接承受动荷载的构件中的抗剪连接。如受压杆件的法兰对接、T型接头等。摩擦型高强螺栓绝对不能滑动，螺栓不承受剪力，一旦滑移，设计就认为达到破坏状态；承压型高强螺栓可以滑动，螺栓也承受剪力，最终破坏相当于普通螺栓破坏（螺栓剪坏或钢板压坏）高强度螺栓摩擦型连接和高强度螺栓承压型连接不是两个连接接头形式，而是同一个连接的两个不同阶段。摩擦型高强螺栓和承压型高强螺栓实际上是同一种螺栓，只不过是设计是否考虑滑移。承压型连接没有摩擦面抗滑移系的要求，不需要进行摩擦面抗滑移系数试验，从施工质量验收角度上，承压型连接只比摩擦型连接减少了摩擦面抗滑移系数检验一项内容，其余验收项目完全一致。目前国内市场有两种类型可选择，即扭剪型高强度螺栓连接副（10.9s）和高强度大六角头螺栓连接副（10.9s、8.8s）。三、高强度螺栓进场复试要求（一）扭剪型高强度螺栓连接副紧固轴力复试(预拉力)复试用的螺栓应在施工现场待安装的螺栓批中随机抽取，每批应抽取8套连接副进行复试。采用轴力计方法复试连接副预拉力时，应将螺栓直接插入轴力计。紧固螺栓分初拧、终拧两次进行，初拧应采用手动扭矩扳手或专用定扭电动扳手；初拧值应为预拉力标准值的50%左右。终拧应采用专用电动扳手，至尾部梅花头拧掉，读出预拉力值。复试螺栓连接副的预拉力平均值和标准偏差应符合表B.0.2的规定。（二）高强度大六角头螺栓连接副扭矩系数复试复试用螺栓应在施工现场待安装的螺栓批中随机抽取，每批应抽取8套连接副进行复试。连接副扭矩系数的复试应将螺栓穿入轴力计，在测出螺栓预拉力P的同时，应测定施加于螺母上的施拧扭矩值T，并应按下式计算扭矩系数K。式中T—施拧扭矩(N·m)；d—高强度螺栓的公称直径(mm)；P—螺栓预拉力(kN)。进行连接副扭矩系数试验时，螺栓预拉力值应符合表B.0.4的规定。进行连接副扭矩系数试验时，螺栓扭矩系数应符合表6.3.1的规定。（三）摩擦型高强度螺栓连接摩擦面的抗滑移系数检验制造厂和安装单位应分别以钢结构制造批为单位进行抗滑移系数试验。制造批可按分部(子分部)工程划分规定的工程量每2000t为一批，不足2000t的可视为一批。选用两种及两种以上表面处理工艺时，每种处理工艺应单独检验。每批三组试件。抗滑移系数试验用的试件应由制造厂加工，试件与所代表的钢结构构件应为同一材质、同批制作、采用同一摩擦面处理工艺和具有相同的表面状态，并应用同批同一性能等级的高强度螺栓连接副，在同一环境条件下存放。抗滑移系数的定义高强度螺栓连接中，使连接件摩擦面产生滑动时的外力与垂直于摩擦面的高强度螺栓预拉力之和的比值。抗滑移系数，应根据试验所测得的滑移荷载Nv和螺栓预拉力P的实测值，按下式计算，宜取小数点二位有效数字。式中Nv—由试验测得的滑移荷载(kN)；nf—摩擦面面数，取nf=2；—试件滑移一侧高强度螺栓预拉力实测值之和；m—试件一侧螺栓数量，取m=2。抗滑移系数检验的最小值必须大于或等于设计规定值。四、高强度螺栓在输变电工程中的应用我省输变电...
