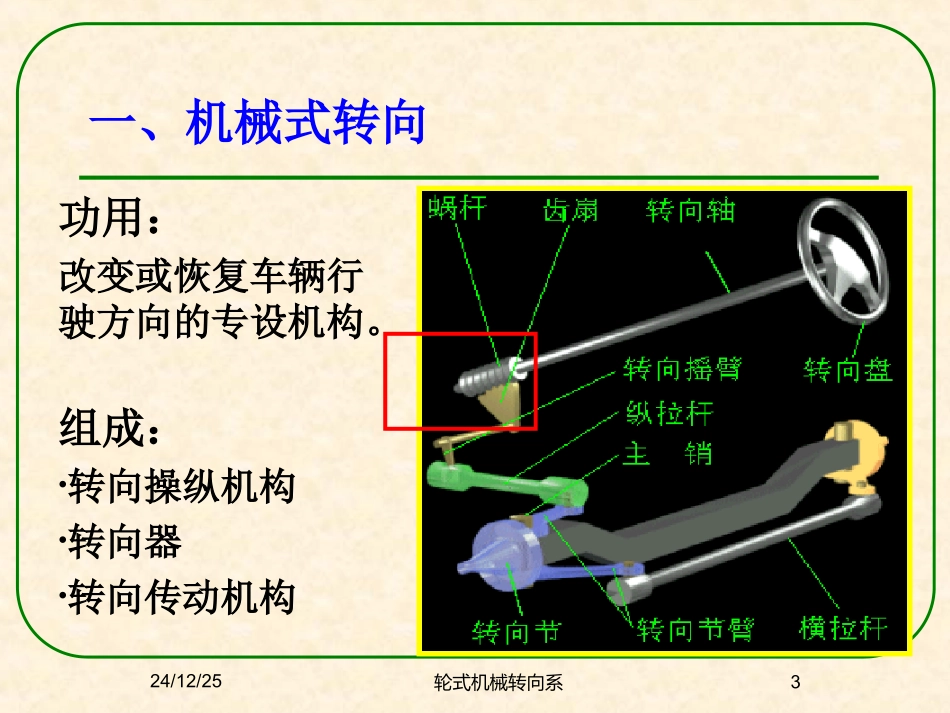

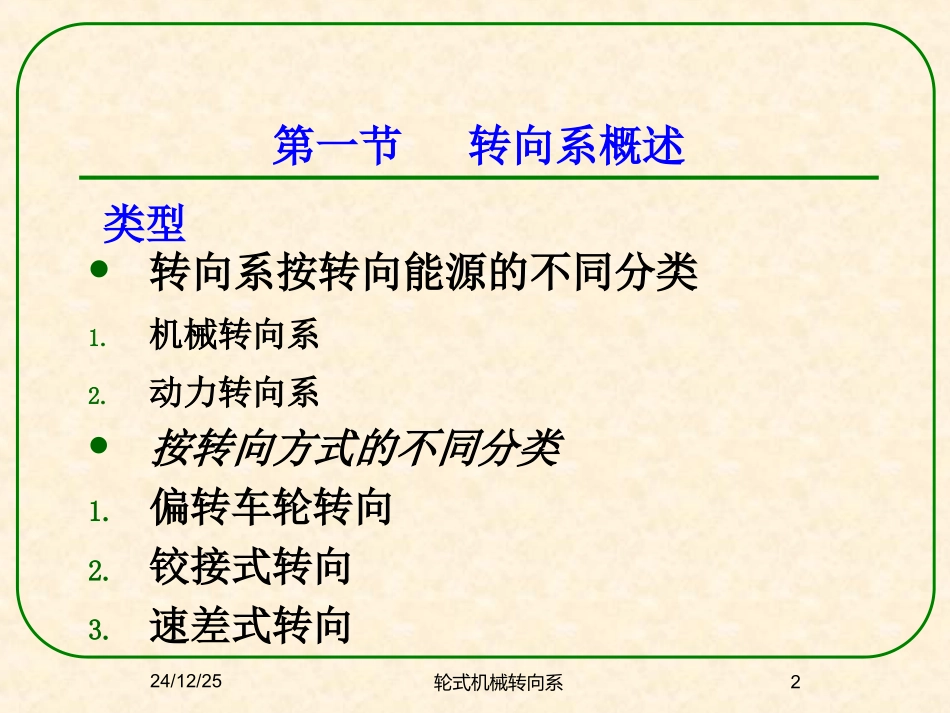

24/12/25轮式机械转向系1第八章轮式工程机械转向系24/12/25轮式机械转向系2转向系按转向能源的不同分类1.机械转向系2.动力转向系按转向方式的不同分类1.偏转车轮转向2.铰接式转向3.速差式转向第一节转向系概述类型24/12/25轮式机械转向系3一、机械式转向功用：改变或恢复车辆行驶方向的专设机构。组成：•转向操纵机构•转向器•转向传动机构24/12/25轮式机械转向系4机械转向系转向盘转向轴转向万向节转向器转向摇臂转向纵拉杆转向节臂转向节梯形臂横拉杆转向梯形24/12/25轮式机械转向系5机械式转向系的工作过程24/12/25轮式机械转向系6转向传动机构功用：将转向器输出的力传给转向轮，且使二转向轮偏转角按一定的关系变化，实现车辆顺利转向。要求：较大的刚度和强度吸收振动、缓冲24/12/25轮式机械转向系7转向传动机构1.转向摇臂：摇臂与摇臂轴安装时要对正记号，以保证摇臂从中间向两边摆动时摆角大致相同。大端与转向摇臂轴相连，小端与转向纵拉杆铰接。24/12/25轮式机械转向系82.转向纵拉杆在转向轮偏转而且因悬架弹性变形而相对于车架跳动时，转向纵拉杆与转向摇臂及转向节臂的相对运动都是空间运动。因此，为了不发生运动干涉，三者之间的连接件都是球形铰链。接转向节臂螺塞调弹簧6的预紧度油嘴球头销纵拉杆接转向摇臂24/12/25轮式机械转向系93.转向横拉杆两接头借螺纹与横拉杆体连接。接头旋装到横拉杆体上后，用夹紧螺栓夹紧。横拉杆体两端的螺纹，一为右旋，一为左旋。因此，在旋松夹紧螺栓以后，转动横拉杆体，可改变横拉杆的总长度，来调节前轮前束24/12/25轮式机械转向系10转向机构的角传动比指方向盘转角与转向轮转角之比，一般为8.5～25—转向器角传动比。即方向盘转角与转向垂臂摆角之比—转向传动机构角传动比。即转向节臂投影长度与转向垂臂投影长度之比。此值随具体位置而变化。21iiiw2i1i24/12/25轮式机械转向系11二、偏转车轮转向对偏转车轮转向的机械，转向时为减小转向阻力，防止轮胎过快磨损，应使所有车轮作纯滚动而无侧向滑移，要求由转向系来保证。即只有在所有车轮轴线都相交于一点时才能实现。24/12/25轮式机械转向系12瞬时中心O为转向中心。L—前、后轴轴距M—主销中心距离α、β—外内转向轮偏转角R—转弯半径：转向中心到外转向轮与地面接触点的距离转向车轮转角关系LMctgctg即为转向轮的转角关系式，由转向梯形机构来保证24/12/25轮式机械转向系13１、前轮转向转向半径，司机可以很方便地用前外轮是否避过障碍物来判断整机的行驶路线，有利于安全行驶。因此前轮转向为常见的转向方式。但当车辆前面有工作装置时（T、Z、叉等），不利于用前轮转向，因为：前桥负重加大，转向沉重；车轮的偏转角受到限制。后外前外RR24/12/25轮式机械转向系14转向时，因，驾驶员要同时用前后轮来判断整机的行驶方向，不利于安全行驶。前轮避过障碍物，后轮则不一定。如果前有工装，一般可使其工装外缘转向半径接近R后外（略大）利用工装外缘来判断行驶方向。前外后外RR2、后轮转向24/12/25轮式机械转向系15可实现单独前轮转向，后轮转向，前后轮向相反方向转向（转弯半径小，转向灵活）和同向转向（斜行）。多用在回转式装载机、特别适用在平地机上。3、全轮转向全轮转向24/12/25轮式机械转向系17222111LMctgctgLMctgctg4、双转向桥转向24/12/25轮式机械转向系18三、铰接式转向对全桥驱动的机械，为避免采用结构复杂的转向驱动桥，目前多用铰接式车架。实现铰接式转向，车架由两段或多段组成，车架间用垂直铰轴相连，并由液压缸改变相邻车架间的相对夹角来进行转向。对整体车架全驱的机械，可用转向驱动桥。24/12/25轮式机械转向系19（１）车架由两段或三段组成，车架通过垂直铰销连接在一起，前后桥分别固定在前后车架上。（２）通过转向油缸使前后车架中心线保持在同一直线或形成一个夹角使机械直线行驶或向一侧转向。（３）前后车架相对偏转时，前后桥跟车架一起偏转，所有车轮轴线在地面的投影必相交于一点，不需专门的转向梯形机构，使结构得到简化。铰接式转向特点24/12/25轮式机械转向系20（4）如果...
