厦门路基设计VIP免费

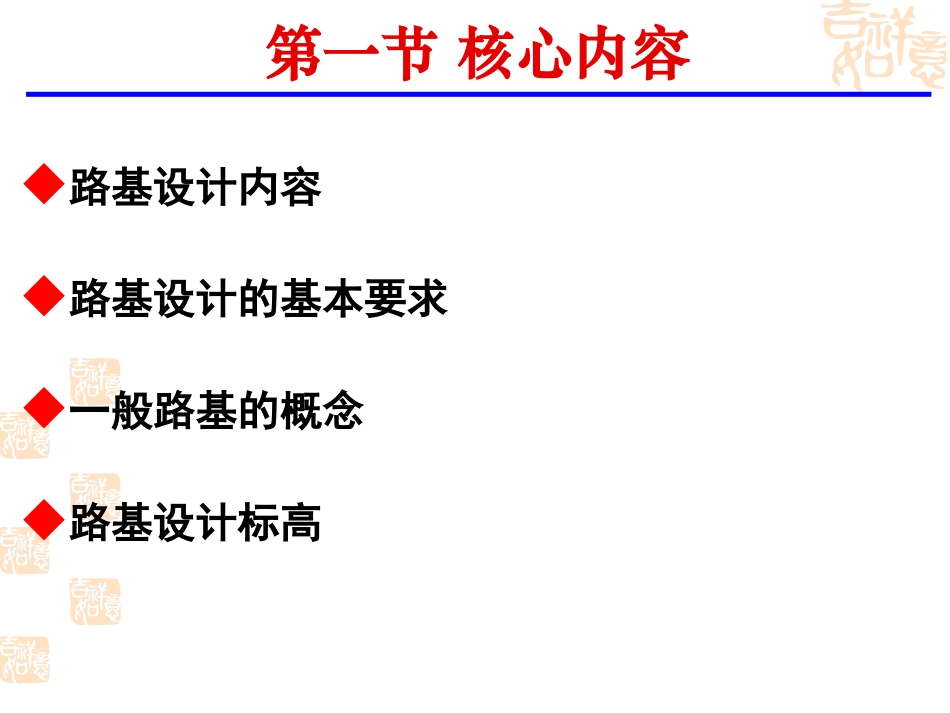

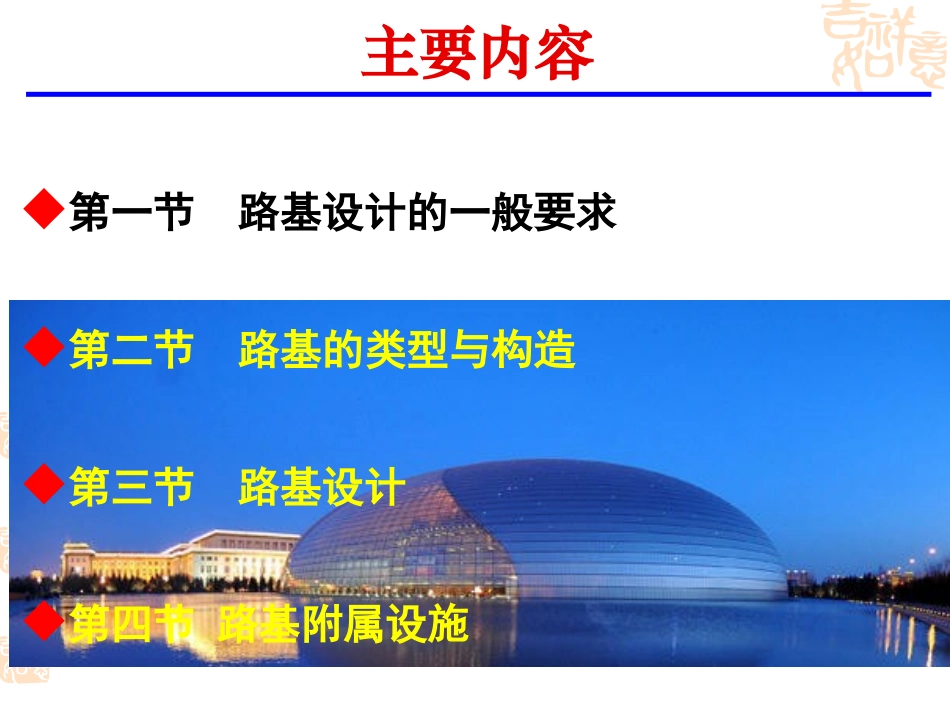

路基设计主要内容第一节路基设计的一般要求第二节路基的类型与构造第三节路基设计第四节路基附属设施第一节核心内容路基设计内容路基设计的基本要求一般路基的概念路基设计标高第一节路基设计的一般要求1、路基设计内容：路基设计包括：横断面设计；地基处理设计；路基填料选择；防护工程设计；排水工程设计；关键部位（台背、挡土墙背、涵洞背等）路基设计与施工设计。根据路线平、纵、横设计进行路基布置；在荷载应力作用区（路基工作区）内部分应进行严格碾压施工（特别是路床部分），与路面设计一起进行综合考虑；必须有确保路基强度与稳定性的附属设施，包括路基排水、路基防护与加固、取土坑、弃土堆、护坡道等；对于一般路基，可结合当地情况选用典型断面图或设计规定，不必进行论证和演算；对于高填、深挖路基及地质和水文条件特殊的路基，须进行个别设计和验算。◆2、路基设计的一般要求第一节路基设计的一般要求第一节路基设计的一般要求3、一般路基的概念通常是指在良好的地质与水文条件下，填方高度（1.5m18~20m）一般路堤（H=1.5~18m）2）路堤按所处条件和加固类型分，有：浸水路堤护脚路堤挖沟填筑路堤等第二节路基的类型与构造第二节路基的类型与构造（a）矮路堤（b）一般路堤（c）浸水路堤（d）护脚路堤（e）挖沟填筑路堤路堤断面形式路堤（embankment）在天然地面上用土或石填筑的具有一定密实度的线路建筑物。路堤结构：路基填料的选择与密实度控制在路基设计、施工中最为重要。第二节路基的类型与构造（a）全挖路堑（b）台口式路堑（c）半山洞路堑路堑断面形式路堑cutting：是指全部在原地面开挖而成的路基或低于原地面的挖方路基。作用：缓和道路纵坡或越岭线穿越岭口控制标高；危害：破坏了厚地层的天然平衡状态，不利于排水，通风；◆3、路堑的类型与构造要求第二节路基的类型与构造半填半挖断面形式（a）一般填挖路基（b）矮挡土墙路基（c）护肩路基（d）（e）砌石路基（f）挡墙路基（g）半山桥路基◆4、半填半挖式路基【part-cut&part-fill】指的是在一个横断面内，部分为路堤、部分为路堑的路基。第二节路基的类型与构造5、一般路堤和矮路堤的构造要求：1）满足最小填土高度要求；2）因工作区可能涉及到天然地面，除填方路堤须满足施工要求外，天然地基必须压实，必要时须换土或进行加固；3）可结合两侧排水沟进行挖土填筑路基，可在路基侧设置护坡道；4）对地面纵、横坡较陡处必须挖台阶再填筑，从而保证路基不沿坡向有滑动可能性；5）必要时可设置石砌护脚进行路基防护。第二节路基的类型与构造6、高路堤及浸水路堤的构造要求：1）必须进行个别设计；2）边坡可采用上陡下缓的折线形式或台阶形式；3）边坡表面须采取适当的防护或加固措施。7、路堑的构造要求：1）边坡可设置为直线或折线；2）挖方边坡坡脚处须设置边沟；3）路堑上方应设置截水沟；4）坡面易风化时须采取防护措施，并设碎落台；5）挖方路基下天然地基必须人工压实，必要时...
