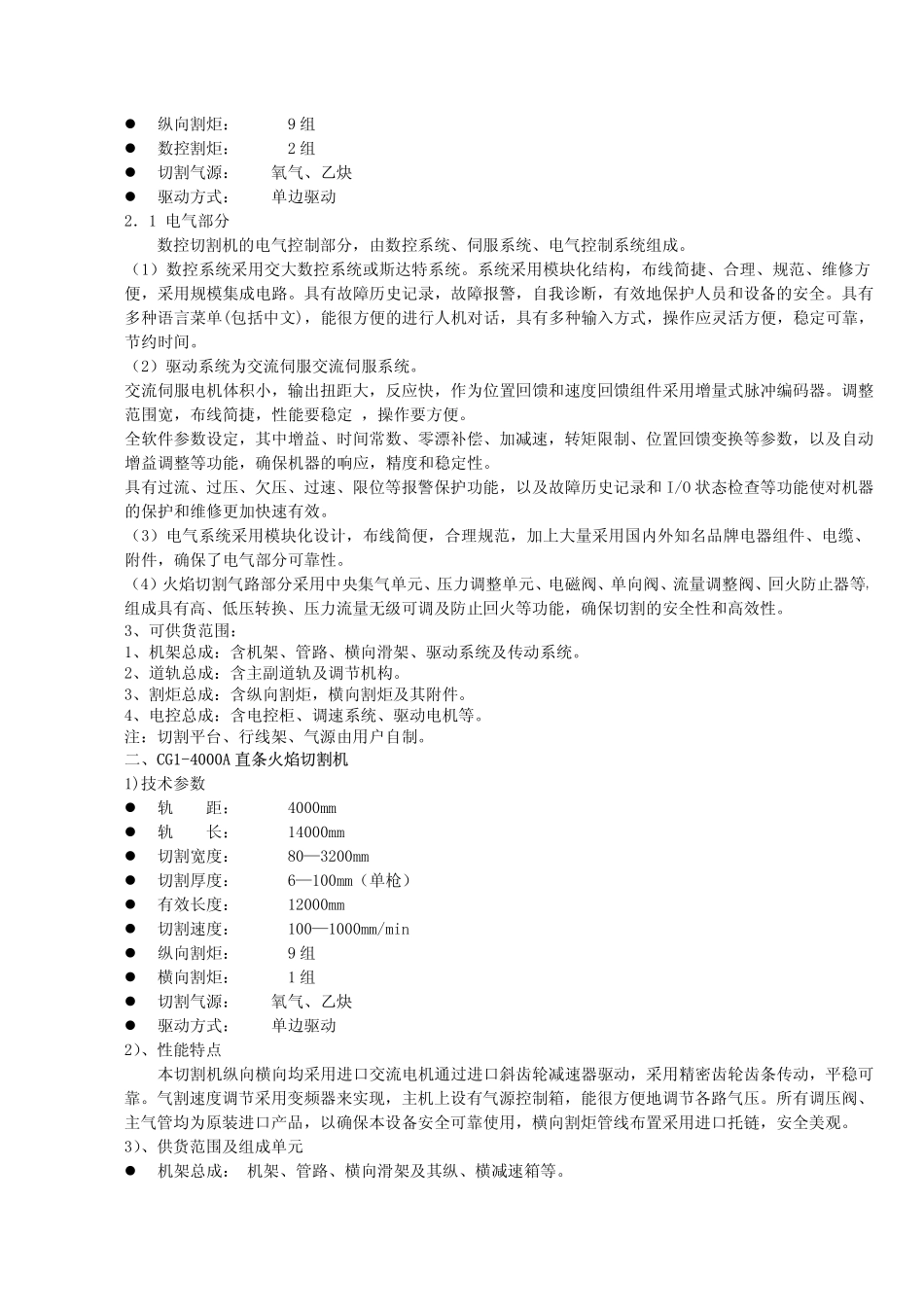

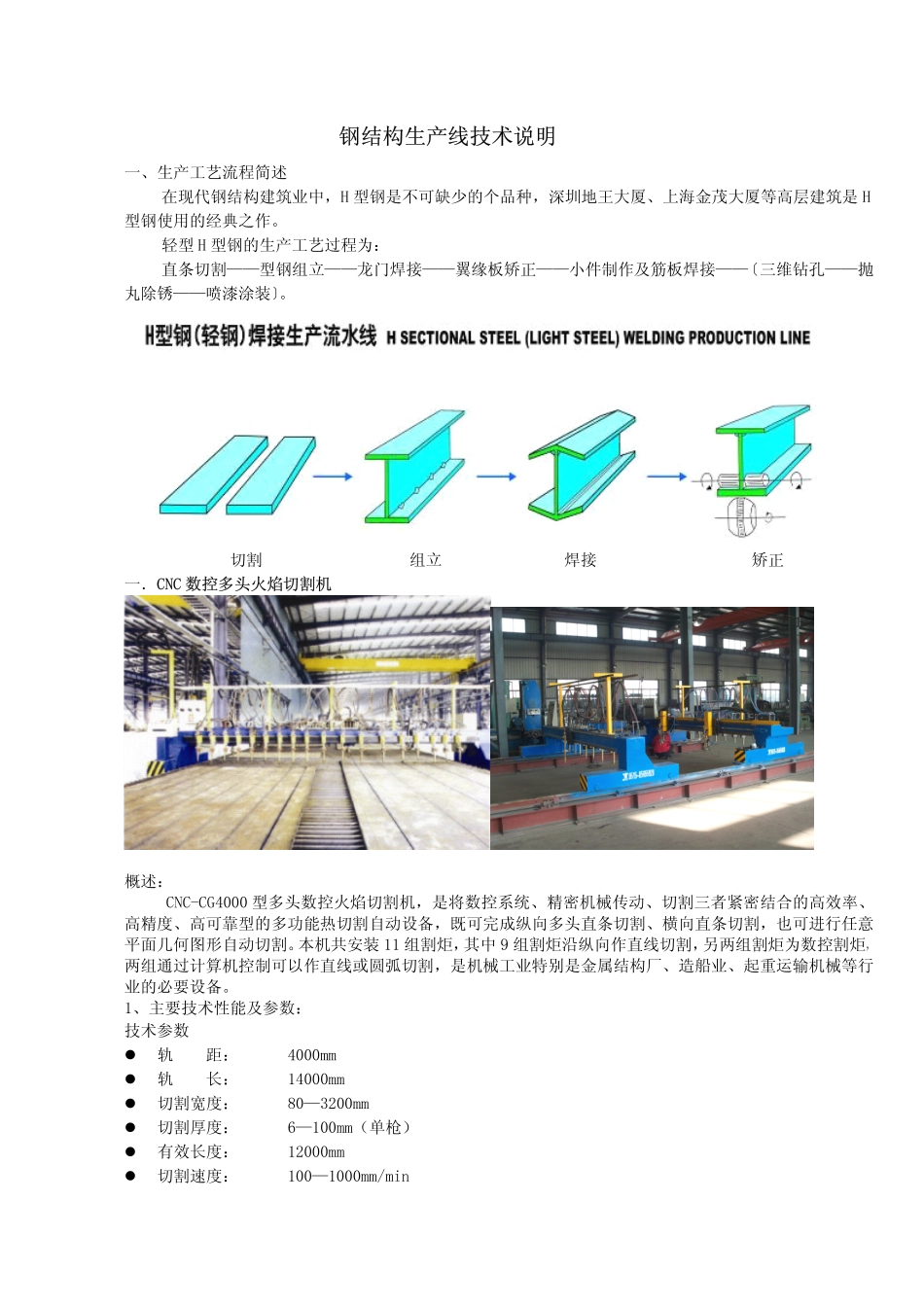

HHHH型钢焊接生产线技术方案书无锡耀强机械科技有限公司东台耀强机械制造有限公司地址：无锡市中元路8888号汇坚国际4-4184-4184-4184-418室工厂：东台市唐洋工业园联系人：丁显焕电话：0510-830510-830510-830510-8321731621731621731621731613358106670133581066701335810667013358106670传真：0510-832173160510-832173160510-832173160510-83217316网址：www.www.www.www.jsyqjx.comjsyqjx.comjsyqjx.comjsyqjx.com邮箱：wxyqjx@126.comwxyqjx@126.comwxyqjx@126.comwxyqjx@126.com钢结构生产线技术说明一、生产工艺流程简述在现代钢结构建筑业中，H型钢是不可缺少的个品种，深圳地王大厦、上海金茂大厦等高层建筑是H型钢使用的经典之作。轻型H型钢的生产工艺过程为：直条切割——型钢组立——龙门焊接——翼缘板矫正——小件制作及筋板焊接——〔三维钻孔——抛丸除锈——喷漆涂装〕。切割组立焊接矫正一．CNC数控多头火焰切割机概述：CNC-CG4000型多头数控火焰切割机，是将数控系统、精密机械传动、切割三者紧密结合的高效率、高精度、高可靠型的多功能热切割自动设备，既可完成纵向多头直条切割、横向直条切割，也可进行任意平面几何图形自动切割。本机共安装11组割炬，其中9组割炬沿纵向作直线切割，另两组割炬为数控割炬，两组通过计算机控制可以作直线或圆弧切割，是机械工业特别是金属结构厂、造船业、起重运输机械等行业的必要设备。1、主要技术性能及参数：技术参数�轨距：4000mm�轨长：14000mm�切割宽度：80—3200mm�切割厚度：6—100mm（单枪）�有效长度：12000mm�切割速度：100—1000mm/min�纵向割炬：9组�数控割炬：2组�切割气源：氧气、乙炔�驱动方式：单边驱动2．1电气部分数控切割机的电气控制部分，由数控系统、伺服系统、电气控制系统组成。（1）数控系统采用交大数控系统或斯达特系统。系统采用模块化结构，布线简捷、合理、规范、维修方便，采用规模集成电路。具有故障历史记录，故障报警，自我诊断，有效地保护人员和设备的安全。具有多种语言菜单(包括中文)，能很方便的进行人机对话，具有多种输入方式，操作应灵活方便，稳定可靠，节约时间。（2）驱动系统为交流伺服交流伺服系统。交流伺服电机体积小，输出扭距大，反应快，作为位置回馈和速度回馈组件采用增量式脉冲编码器。调整范围宽，布线简捷，性能要稳定，操作要方便。全软件参数设定，其中增益、时间常数、零漂补偿、加减速，转矩限制、位置回馈变换等参数，以及自动增益调整等功能，确保机器的响应，精度和稳定性。具有过流、过压、欠压、过速、限位等报警保护功能，以及故障历史记录和I/O状态检查等功能使对机器的保护和维修更加快速有效。（3）电气系统采用模块化设计，布线简便，合理规范，加上大量采用国内外知名品牌电器组件、电缆、附件，确保了电气部分可靠性。（4）火焰切割气路部分采用中央集气单元、压力调整单元、电磁阀、单向阀、流量调整阀、回火防止器等，组成具有高、低压转换、压力流量无级可调及防止回火等功能，确保切割的安全性和高效性。3、可供货范围：1、机架总成：含机架、管路、横向滑架、驱动系统及传动系统。2、道轨总成：含主副道轨及调节机构。3、割炬总成：含纵向割炬，横向割炬及其附件。4、电控总成：含电控柜、调速系统、驱动电机等。注：切割平台、行线架、气源由用户自制。二、CG1-4000A直条火焰切割机1)技术参数�轨距：4000mm�轨长：14000mm�切割宽度：80—3200mm�切割厚度：6—100mm（单枪）�有效长度：12000mm�切割速度：100—1000mm/min�纵向割炬：9组�横向割炬：1组�切割气源：氧气、乙炔�驱动方式：单边驱动2）、性能特点本切割机纵向横向均采用进口交流电机通过进口斜齿轮减速器驱动，采用精密齿轮齿条传动，平稳可靠。气割速度调节采用变频器来实现，主机上设有气源控制箱，能很方便地调节各路气压。所有调压阀、主气管均为原装进口产品，以确保本设备安全可靠使用，横向割炬管线布置采用进口托链，安全美观。3）、供货范围及组成单元�机架总成：机架、管路、横向滑架及其纵、横减速箱等。�轨道总成：导轨、附件等，导轨共长1...
