值班水手(工艺部分)课件VIP免费

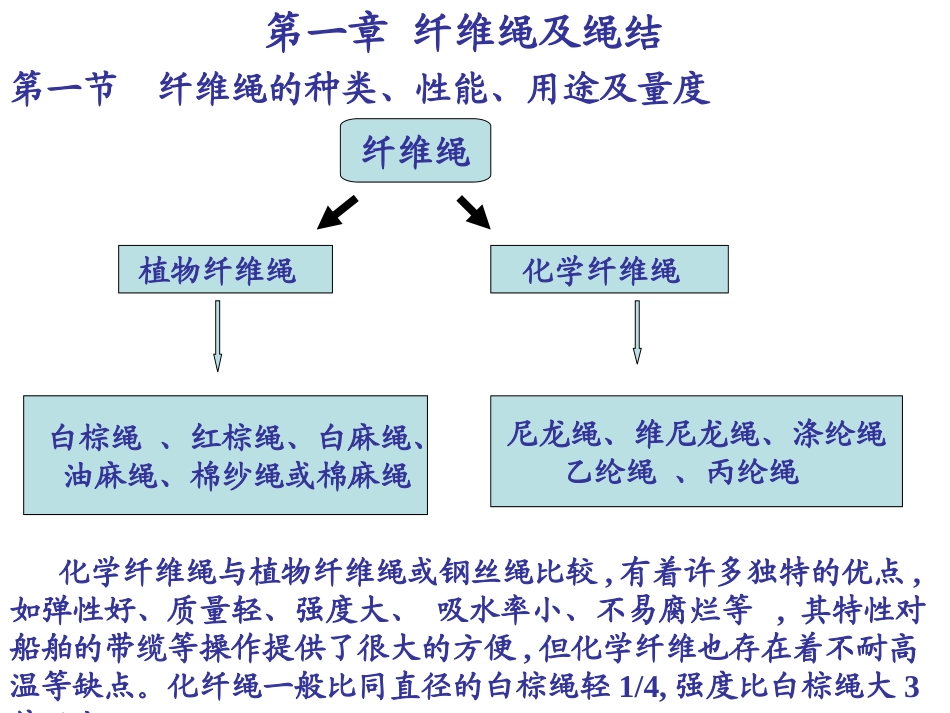

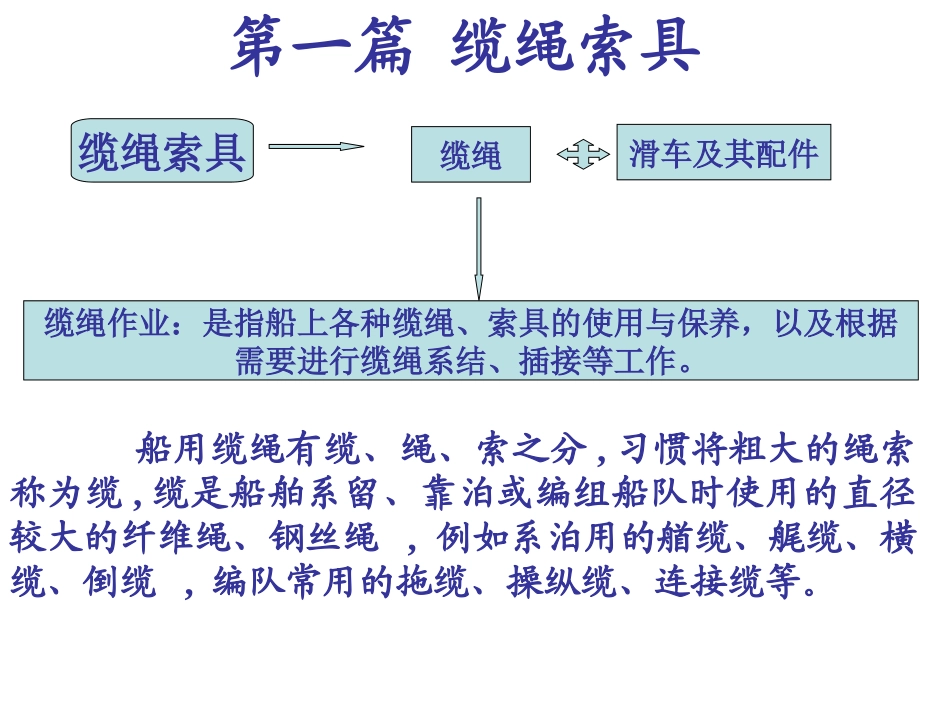

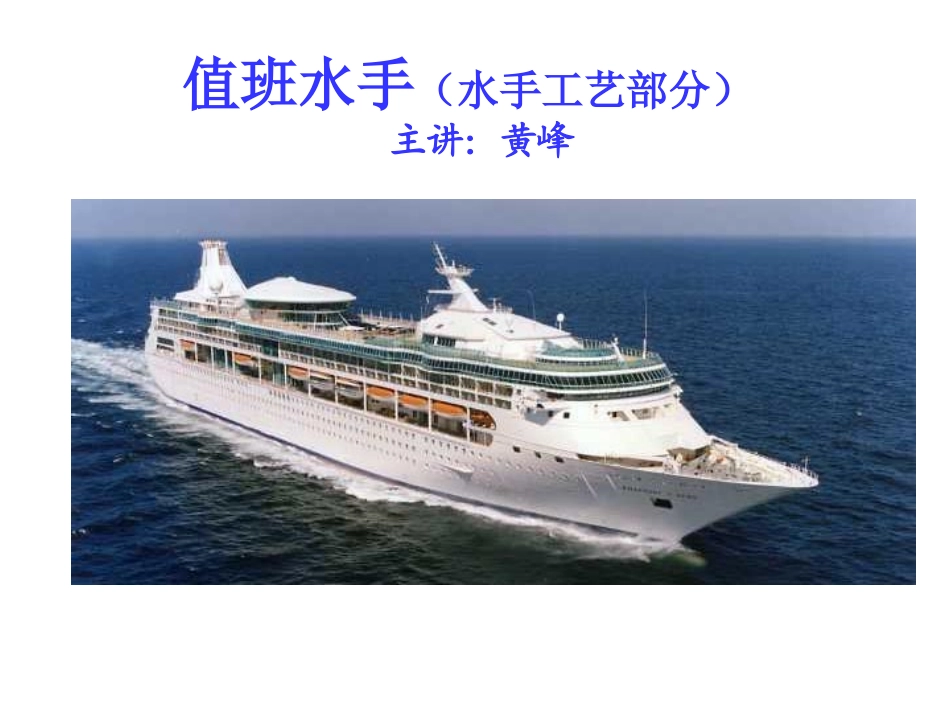

值班水手（水手工艺部分）主讲：黄峰第一篇缆绳索具缆绳索具缆绳滑车及其配件缆绳作业：是指船上各种缆绳、索具的使用与保养，以及根据需要进行缆绳系结、插接等工作。船用缆绳有缆、绳、索之分,习惯将粗大的绳索称为缆,缆是船舶系留、靠泊或编组船队时使用的直径较大的纤维绳、钢丝绳,例如系泊用的艏缆、艉缆、横缆、倒缆,编队常用的拖缆、操纵缆、连接缆等。第一章纤维绳及绳结第一节纤维绳的种类、性能、用途及量度纤维绳植物纤维绳化学纤维绳白棕绳、红棕绳、白麻绳、油麻绳、棉纱绳或棉麻绳尼龙绳、维尼龙绳、涤纶绳乙纶绳、丙纶绳化学纤维绳与植物纤维绳或钢丝绳比较,有着许多独特的优点,如弹性好、质量轻、强度大、吸水率小、不易腐烂等,其特性对船舶的带缆等操作提供了很大的方便,但化学纤维也存在着不耐高温等缺点。化纤绳一般比同直径的白棕绳轻1/4,强度比白棕绳大3倍以上.第二节破断强度和安全强度破断强度是指缆绳逐渐受力至破断时所受的最大负荷试验强度指产品检验时所使用的缆绳强度标准,一般是破断强度的1/2安全强度是指缆绳在安全范围内所能承受的拉力,是缆绳经常使用的强度.•缆绳插接后的强度一般为原来的90%;•打结的缆绳约为原来的50%;•编织绳的强度约为相同直径的编绞绳或拧绞绳的70%;•缆绳受潮后白棕绳强度下降45%,化纤绳下降5%~10%。第三节纤维绳的使用、保养注意事项植物纤维绳不能超负荷使用避免磨损避免受潮保持干净防止腐蚀损坏正确开启新绳化学纤维绳受力强力大吃力后易打滑磨擦产生高温注意使用强度保持干燥清洁第四节纤维绳绳结、三股插接、八股绳一、常用绳结绳结是缆绳打结、连接、系绑的形式和方法。常用于缆绳及索具的固定或连接，船队的系绑，设备或货物缚牢固定，货物的吊放等。系绳结的要求：动作迅速、系结牢固、解开方便下面介绍船上常用的几种绳结：1、平结。2、锚结。3、圆材结。4、丁香结。5、艇罩结。6、天蓬结。7、单索花和双索花。8、单套结与双套结。9立桶结。10、扛棒结。11、撇缆活结。12、跳板结。13、水手结。14、系缆活结。15、撇缆头二、船用三股绳与插接（1）、三股绳反插接：防止绳头松散。（2）、三股绳短插接：三股绳对接。（3）、三股绳插琵琶头：在缆绳的一端插成索眼（琵琶头）用于船舶系缆桩、连接、拖带等用途。三、八股绳1、八股绳仿编：2、八股绳短插接：3、八股绳眼环插接：第二章钢丝绳第一节钢丝绳的种类、性能、用途及强度钢丝绳是由若干整根镀铸钢丝制成的绳。先用若干钢丝扭绞成股,再将若干股拧绞成绳。钢丝绳比同样直径的纤维绳的强度大、体积小,经久耐用。但绳质硬,当受外力扭曲变形后容易发生绞缠,保养不当易锈蚀。一、钢丝绳的种类和用途钢丝绳根据其硬软程度、粗细和油麻心的多少不同,通常分为硬钢丝绳、半硬钢丝绳和软钢丝绳3种。钢丝绳的结构标记用数字表示。例如:“绳6×19”,表示该绳有6股,每股有19丝股“1+6+12”表示每股结构中心为1丝,第二层为6丝,最外层为12丝。钢丝绳硬钢丝绳半硬钢丝绳软钢丝绳第二节钢丝绳使用保养注意事项1.避免扭结变形。2.防锈蚀。3.避免磨损。4.防止散股。5.不能超过负荷使用,防止受突然拉力。6.解开新绳捆时应防止扭结,可用转动或滚动方法解开。2.钢丝绳的插接。1)、准备工作：2)、插钢丝绳1：3)、插钢丝绳2：4)、插钢丝绳3：5)、插钢丝绳4：第三章索具与滑车索具与滑车是缆绳的配套工具,各种纤维绳和钢丝绳在船舶上使用时,根据不同的用途选配不同的索具或滑车。第一节索具的种类、用途船舶缆绳作业中与绳索配合使用的钩、环、扣、夹等器具统称为索具。一、钩钩是用于悬挂货物或器材的工具,使用比较方便、迅速,在船舶上应用较广。二、卸扣卸扣是连接各种绳头眼环、链环、索具等可拆卸的环形金属构件,由本体和横栓两部分组成。常见的有直形卸扣和圆形卸扣两种,卸扣的横栓有带螺纹的,也有直接插进的。根据其用途不同,可分为锚链卸扣和索具卸扣。三、钢索索节钢索索节又称索头环。是安装在钢丝绳的端部,用来连接两段钢丝绳或安装在静索下端与甲板眼环相连接的金属索具。四、索具套环〈心环〉是心形或圆形的钢质套环,也称嵌环。绳端插接眼环时,嵌紧在套环的凹槽内,可避免...
