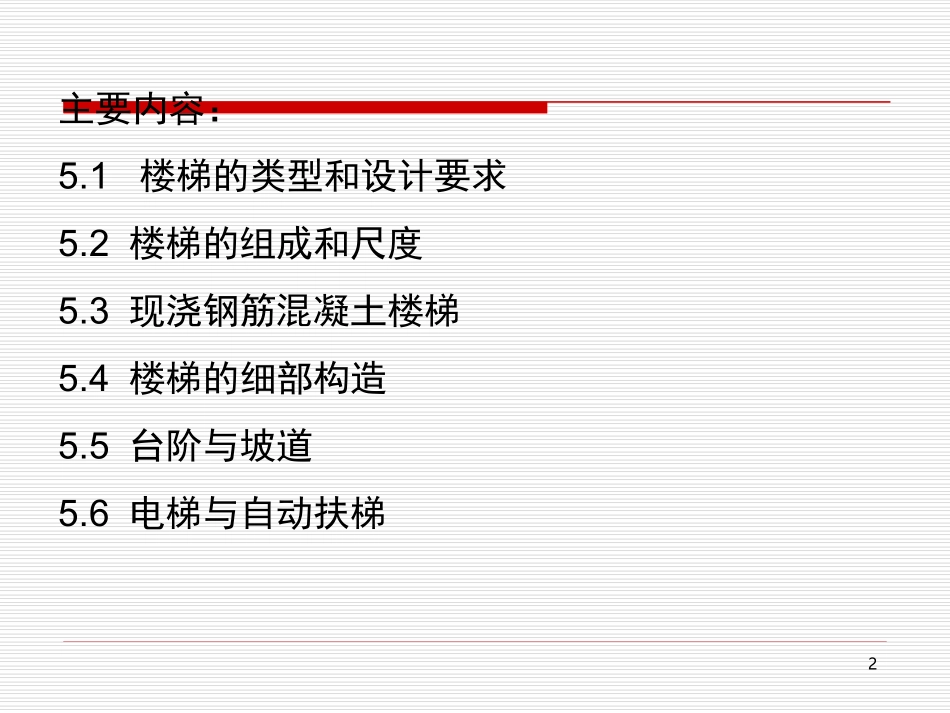

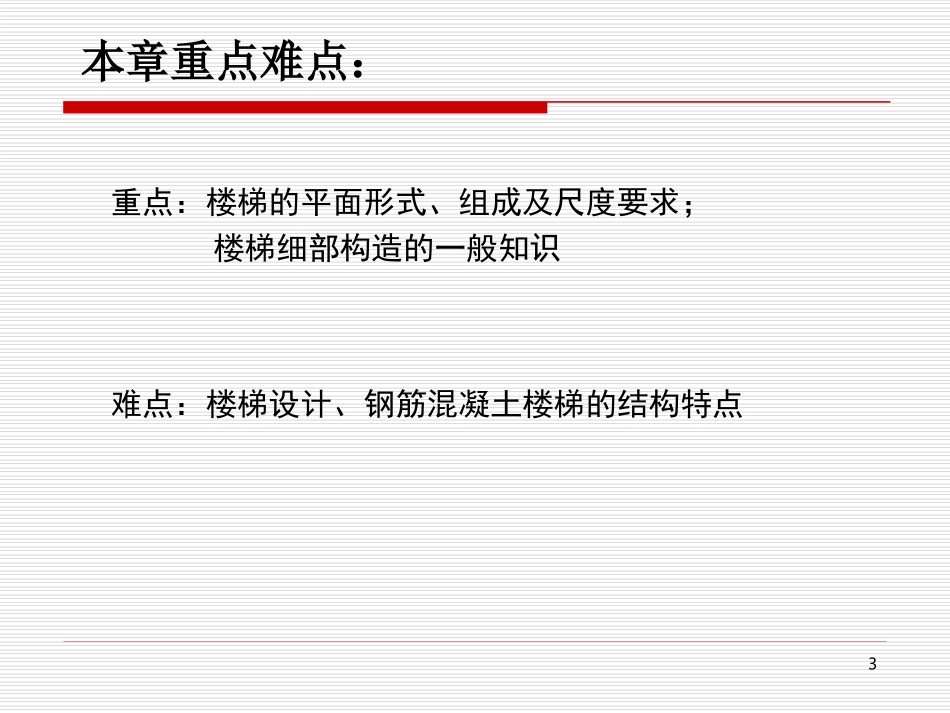

1第五章第五章楼梯2主要内容：5.1楼梯的类型和设计要求5.2楼梯的组成和尺度5.3现浇钢筋混凝土楼梯5.4楼梯的细部构造5.5台阶与坡道5.6电梯与自动扶梯3难点：楼梯设计、钢筋混凝土楼梯的结构特点重点：楼梯的平面形式、组成及尺度要求；楼梯细部构造的一般知识本章重点难点：4知识目标:1、楼梯的形式2、楼梯的组成和尺度3、楼梯的设计4、楼梯的细部构造技能目标:1、识读图纸中的楼梯2、工程中设计楼梯态度与情感目标1、注意留心现实生活中所见建筑物，把学习融入到生活中2、独立完成任务能力3、协同合作能力5（1）楼梯(重点）（2）电梯（3）自动扶梯垂直交通形式？（4）台阶（5）坡道（6）爬梯6楼梯组成示意图梯段中间平台栏杆扶手楼层平台第一节楼梯的组成和类型及尺度7类型一）、楼梯的组成楼梯梯段平台栏（板）杆扶手踏步数3～18中间平台楼层平台安全保护构件问：什么情况下在楼梯的梯段上设两道或两道以上的栏杆扶手？如何设置？8梯段宽>1.4m:非临空面设靠墙扶手梯段宽>2.2m:梯段中间增设中间扶手9二）、楼梯的类型（1）按所处位置分类室内楼梯室外楼梯10室内楼梯11室外楼梯12（2）、按使用功能分类主要楼梯辅助楼梯消防楼梯13主要（交通）楼梯14辅助楼梯疏散楼梯15（3）按材料分类木楼梯钢楼梯钢筋混凝土楼梯组合楼梯16木楼梯17钢筋混凝土楼梯18金属楼梯19直行单跑楼梯弧形单跑楼梯螺旋形单跑楼梯直行双跑楼梯平行双跑楼梯转角双跑楼梯双分式楼梯双合式楼梯按平面形式分类三跑和多跑楼梯双跑楼梯其他形式楼梯单跑楼梯曲尺形三跑楼梯三角形三跑楼梯转角三跑楼梯折形多跑楼梯剪刀楼梯交叉楼梯楼梯图片（三）.楼梯的形式（要求掌握各种形式楼梯的平面图绘制及其特点）201.直行单跑楼梯：无中间平台，踏步数≤18用于层高不大的建筑212.直行多跑楼梯：有中间平台，导向性较强用于层高较大的建筑，多用于大厅223.平行双跑楼梯：缩短人流行走距离，节约面积最常用○楼梯的形式234.平行双分双合楼梯：用于人流多、梯段宽时最常用于办公建筑中○楼梯的形式（要求区分平行双分楼梯与平行双合楼梯）平行双合楼梯平行双分楼梯245.折行多跑楼梯：导向自由、折角多变有较大梯井，少儿建筑禁用常用于布置两跑进深不够，开间较大时○楼梯的形式256.交叉跑（剪刀）楼梯：两直行梯交叉布置、相当于两部楼梯○楼梯的形式两直行单跑梯交叉布置两直行多跑梯交叉布置267.螺旋形楼梯：围绕单柱布置、造型美观，用作建筑小品、不作为疏散楼梯○楼梯的形式278.弧形楼梯：围绕轴心空间布置、投影为一段圆弧，扇形踏步内侧≥220，导向性强，施工复杂材料常用钢筋砼、钢材、不作为疏散楼梯○楼梯的形式28楼梯分类举例2930（三）.楼梯的尺度及设计（要求掌握楼梯各部分的尺度及设计计算）1.楼梯的坡度：公建：坡度宜平缓住宅：坡度可稍陡老年人、幼儿建筑宜平缓○楼梯的尺度及设计312.踏步尺寸：经验公式：2h+b=600～620mm式中：h——踏步踢面高度；b——踏步踏面宽度。600～620mm表示一般人的步距○楼梯的尺度及设计常用适宜踏步尺寸名称住宅幼儿园学校、办公楼剧院、会堂医院踏步高h（mm）150～175120～150140～160120～150120～150踏步宽b（mm）260～300260～280280～340300～350300～35032○楼梯的尺度及设计踏步出挑：不适宜用在无障碍建筑中333.栏杆扶手尺寸：室内扶手高度一般为900mm左右，供儿童使用的楼梯应在500～600mm高度增设扶手室外扶手高度≥1050mm扶手间距≥120mm○楼梯的尺度及设计344.梯段宽度a梯段宽度根据人流股数来确定。按每股人流550～600mm宽度考虑，单人通行时为900mm双人通行时为1100～1200mm三人通行时为1650～1800mm○楼梯的尺度及设计355.梯井宽度c:60—200mm6.平台宽度:D≥a中间平台宽D1楼层平台宽D2通常D2≥D1特殊规定：医院D≥1800直行多跑梯D≥1000○楼梯的尺度及设计367.楼梯净空高度:(1)梯段净高≥2200(2)平台过道处净高≥2000平行双跑楼梯底层中间平台下需设置通道时，为保证平台下净高满足通行要求，可通过以下方式解决：①在底层变作长短跑梯段。②局部降低底层中间平台下地坪标高。③综合上...
