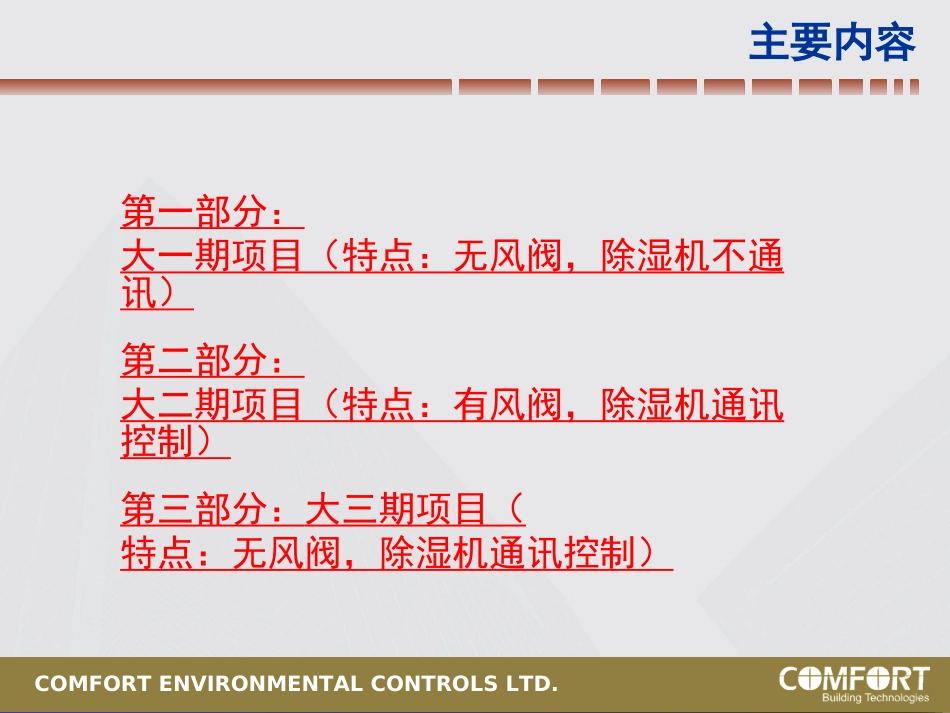

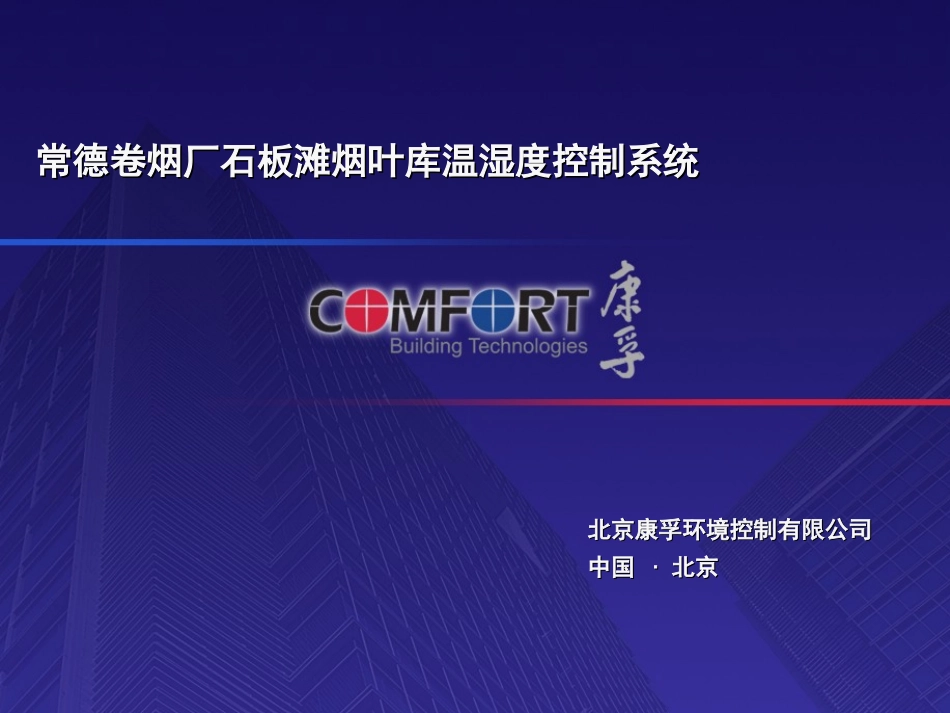

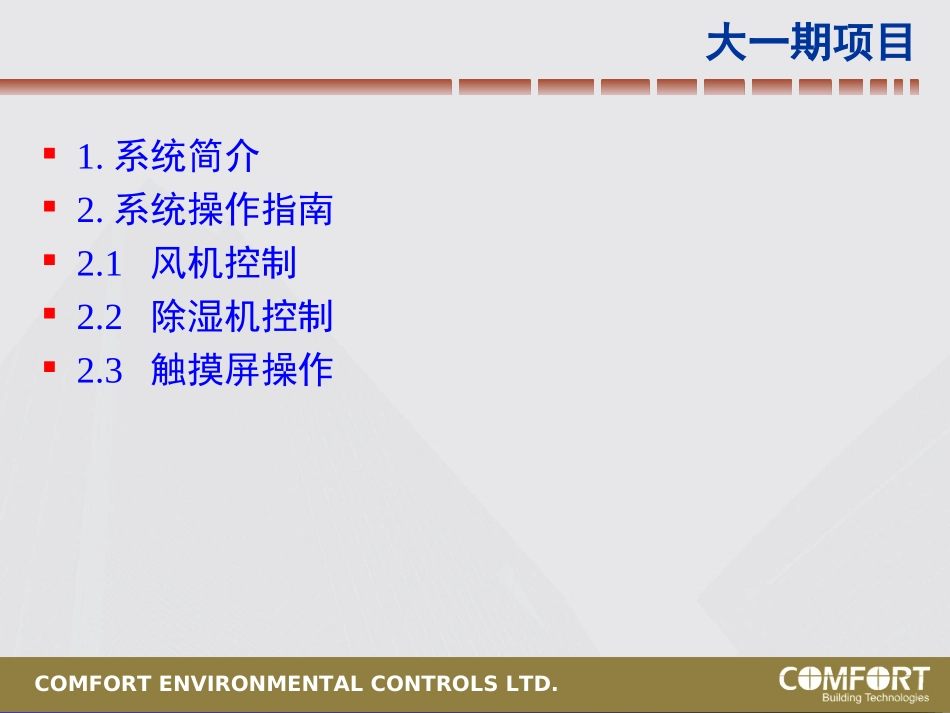

COMFORTENVIRONMENTALCONTROLSLTD.常德卷烟厂石板滩烟叶库温湿度控制系统常德卷烟厂石板滩烟叶库温湿度控制系统北京康孚环境控制有限公司北京康孚环境控制有限公司中国中国··北京北京COMFORTENVIRONMENTALCONTROLSLTD.第一部分：大一期项目（特点：无风阀，除湿机不通讯）第二部分：大二期项目（特点：有风阀，除湿机通讯控制）第三部分：大三期项目（特点：无风阀，除湿机通讯控制）主要内容COMFORTENVIRONMENTALCONTROLSLTD.大一期项目1.系统简介2.系统操作指南2.1风机控制2.2除湿机控制2.3触摸屏操作COMFORTENVIRONMENTALCONTROLSLTD.系统简介石板滩烟叶库大一期工程温湿度监控系统由1～20#栋烟叶库组成，每栋烟库由一台S7-200系列PLC可编程控制器控制。系统的主要组成部分有：PLC控制器（CPU、IO模块、以太网模块），温湿度巡检仪，温湿度传感器，以太网交换机，触摸屏等。系统自动的工作过程：PLC控制器与温湿度巡检仪通讯实时采集各个分区温湿度数据，在控制器内部与温湿度设定值比较、分析计算，控制除湿机的启停。COMFORTENVIRONMENTALCONTROLSLTD.系统操作1．风机控制▲现场手动控制：在风机控制柜上通过按启动停止按钮来启停风机▲现场触摸屏控制：在触摸屏上的“风机控制”画面通过触按风机开关来启停风机注：风机控制柜面板上“手/自动”转换开关要转换到“自动”位置2．除湿机的控制▲除湿机本体控制通过除湿机自身的操作面板来控制除湿机启停▲触摸屏上控制除湿机在触摸屏上通过除湿机的启停开关来控制除湿机的启停COMFORTENVIRONMENTALCONTROLSLTD.触摸屏操作操作权限说明触摸屏上的部分操作画面需要相应的权限本系统用户：fzr和admin（初始密码：123456）COMFORTENVIRONMENTALCONTROLSLTD.触摸屏-首页通讯状态：表明当前触摸屏与PLC的通讯状态，如显示“断线”表明触摸屏无法与PLC进行正常通讯，触摸屏无法使用当前用户：显示当前登陆的用户用户登录：点击后弹出登录对话用户注销：注销当前用户进入系统：打开风机控制画面，实现设备启停退出系统：重新启动触摸屏运行系统注：如触摸屏显示“断线”或死机等故障时，可点击“退出系统”，来排除部分软件故障。复位按钮：对巡检仪进行复位操作注：巡检仪出现故障或者温湿度传感器出现故障时可点击“复位按钮”，实现巡检仪的复位（功能与断电重启类似）。COMFORTENVIRONMENTALCONTROLSLTD.风机控制COMFORTENVIRONMENTALCONTROLSLTD.除湿机控制COMFORTENVIRONMENTALCONTROLSLTD.第一部分：大一期项目（特点：无风阀，除湿机不通讯）第二部分：大二期项目（特点：有风阀，除湿机通讯控制）第三部分：大三期项目（特点：无风阀，除湿机通讯控制）主要内容COMFORTENVIRONMENTALCONTROLSLTD.大二期项目1.系统简介2.系统操作指南2.1风机控制2.2除湿机控制2.3风阀控制2.4触摸屏操作3.常见故障排除COMFORTENVIRONMENTALCONTROLSLTD.操作指南1．风机控制▲现场手动控制：在风机控制柜上通过按启动停止按钮来启停风机注：开风机前一定检查一下风机风阀是否处于“开”位置，风阀关闭时禁止开风机。可以观察风阀的具体位置或通过触摸屏上的“风机控制”或“阀门控制”等页面观察到风阀状态。风机控制柜面板上有“手/自动”转换开关，当转换到“手动”位置时方可在控制柜上启停风机另外，风机的回风管与除湿机送风管为同一风管，避免同一分区的风机与除湿机同时运行。▲现场触摸屏控制：在触摸屏上的“风机控制”画面通过触按风机开关来启停风机注：风机控制柜面板上“手/自动”转换开关要转换到“自动”位置风机风阀与除湿机风阀在这种情况下连锁控制，开风机时会自动开启风机风阀，同时关闭除湿机风阀。COMFORTENVIRONMENTALCONTROLSLTD.系统简介石板滩烟叶库大二期工程温湿度监控系统由21/24/25/26/28/36/37/38/39/40/42/43/44/45/46/48/49/50等烟叶库组成，每栋烟库由一台PLC可编程控制器控制。系统的主要组成部分有：PLC控制器（CPU、IO模块、以太网模块），温湿度巡检仪，温湿度传感器，以太网交换机，触摸屏等。系统的工作过程：PLC控...
