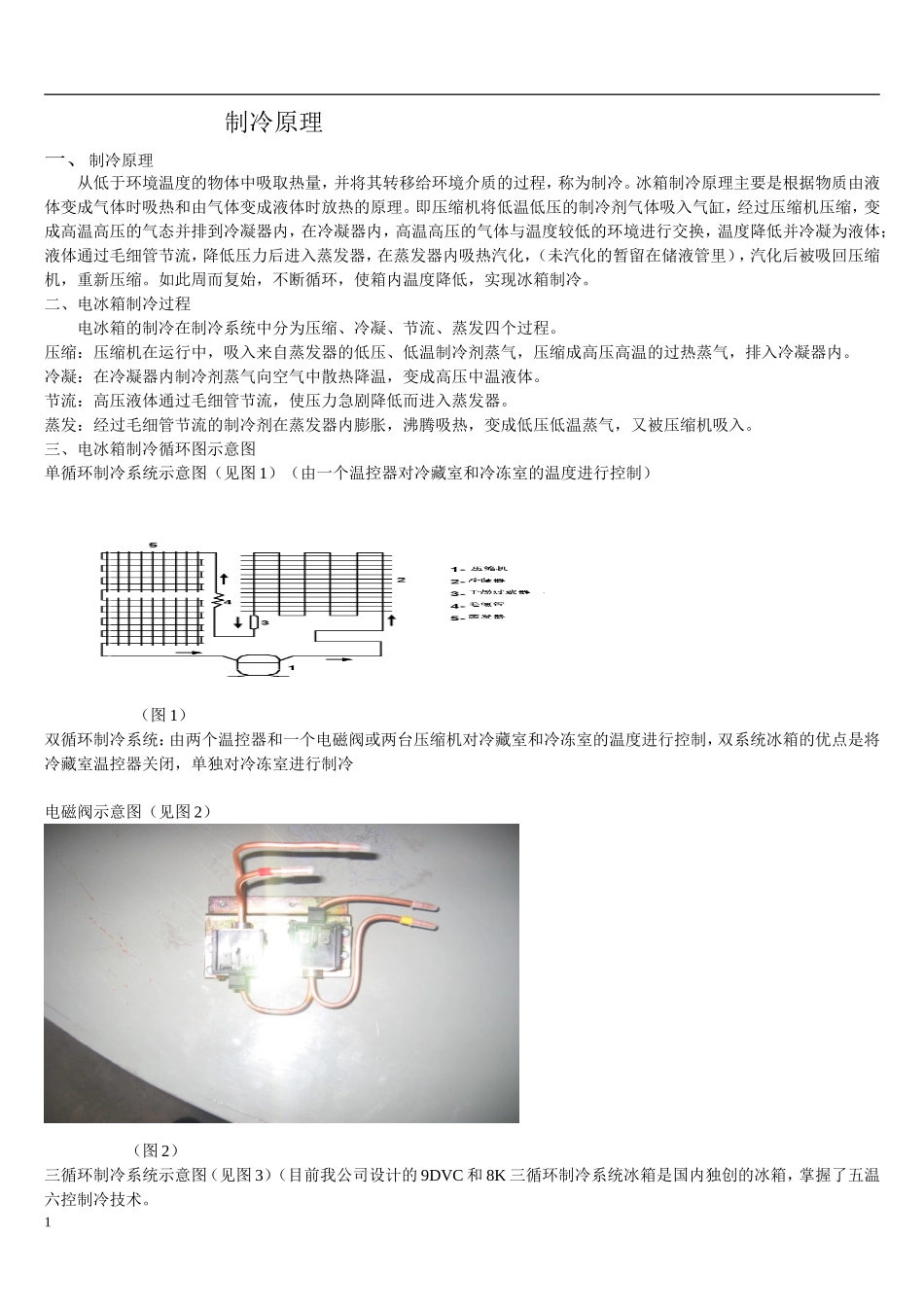

制冷原理一、制冷原理从低于环境温度的物体中吸取热量，并将其转移给环境介质的过程，称为制冷。冰箱制冷原理主要是根据物质由液体变成气体时吸热和由气体变成液体时放热的原理。即压缩机将低温低压的制冷剂气体吸入气缸，经过压缩机压缩，变成高温高压的气态并排到冷凝器内，在冷凝器内，高温高压的气体与温度较低的环境进行交换，温度降低并冷凝为液体；液体通过毛细管节流，降低压力后进入蒸发器，在蒸发器内吸热汽化，（未汽化的暂留在储液管里），汽化后被吸回压缩机，重新压缩。如此周而复始，不断循环，使箱内温度降低，实现冰箱制冷。二、电冰箱制冷过程电冰箱的制冷在制冷系统中分为压缩、冷凝、节流、蒸发四个过程。压缩：压缩机在运行中，吸入来自蒸发器的低压、低温制冷剂蒸气，压缩成高压高温的过热蒸气，排入冷凝器内。冷凝：在冷凝器内制冷剂蒸气向空气中散热降温，变成高压中温液体。节流：高压液体通过毛细管节流，使压力急剧降低而进入蒸发器。蒸发：经过毛细管节流的制冷剂在蒸发器内膨胀，沸腾吸热，变成低压低温蒸气，又被压缩机吸入。三、电冰箱制冷循环图示意图单循环制冷系统示意图（见图1）（由一个温控器对冷藏室和冷冻室的温度进行控制）（图1）双循环制冷系统：由两个温控器和一个电磁阀或两台压缩机对冷藏室和冷冻室的温度进行控制，双系统冰箱的优点是将冷藏室温控器关闭，单独对冷冻室进行制冷电磁阀示意图（见图2）（图2）三循环制冷系统示意图（见图3）（目前我公司设计的9DVC和8K三循环制冷系统冰箱是国内独创的冰箱，掌握了五温六控制冷技术。1（图3）常用制冷剂一、制冷剂是制冷系统中实现制冷循环的工作介质，也称为制冷工质，制冷剂在制冷系统中循环流动的过程中发生的状态变化是物理变化，起着吸热和放热的作用，并在系统中长期循环使用。二、常用制冷剂：含氟制冷剂R12、R22、R502、R152，无氟制冷剂有R600a、R134a。家用电冰箱分类一、家用电冰箱的组成家用电冰箱的外形多种多样，但主要结构大致相同，一般均由箱体、制冷系统、电气系统等几个部分组成。二、家用电冰箱分类按箱门型式分类：单门冰箱、双门冰箱及多门冰箱。按使用气候类型分类：亚温带、温带、亚热带和热带。按冷冻室温度及其所能达到的温度分类：1星、2星、3星、4星共四个星级。按制冷方式分类：压缩式、吸收式和半导体式电冰箱（电机压缩式按冷却方式又可分为直冷式和间冷式两种）。三、按使用气候类型分类的电冰箱温度指标类型代号环境温度（℃）冷藏室温度（℃）冷冻室温度℃范围平均4星3星2星1星亚温带SN10---32-1
