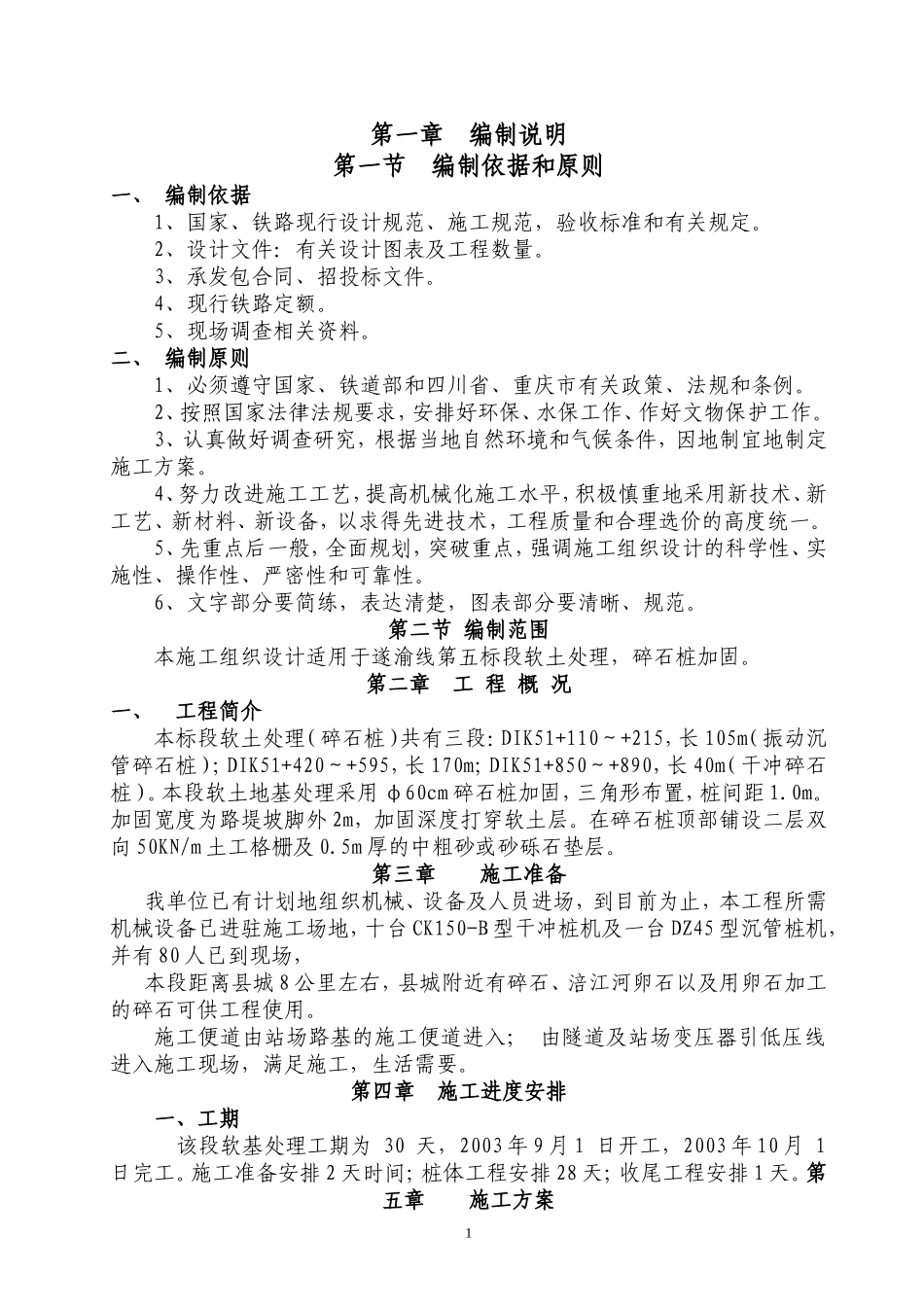

第一章编制说明第一节编制依据和原则一、编制依据1、国家、铁路现行设计规范、施工规范，验收标准和有关规定。2、设计文件：有关设计图表及工程数量。3、承发包合同、招投标文件。4、现行铁路定额。5、现场调查相关资料。二、编制原则1、必须遵守国家、铁道部和四川省、重庆市有关政策、法规和条例。2、按照国家法律法规要求，安排好环保、水保工作、作好文物保护工作。3、认真做好调查研究，根据当地自然环境和气候条件，因地制宜地制定施工方案。4、努力改进施工工艺，提高机械化施工水平，积极慎重地采用新技术、新工艺、新材料、新设备，以求得先进技术，工程质量和合理选价的高度统一。5、先重点后一般，全面规划，突破重点，强调施工组织设计的科学性、实施性、操作性、严密性和可靠性。6、文字部分要简练，表达清楚，图表部分要清晰、规范。第二节编制范围本施工组织设计适用于遂渝线第五标段软土处理，碎石桩加固。第二章工程概况一、工程简介本标段软土处理（碎石桩）共有三段：DIK51+110～+215，长105m（振动沉管碎石桩）；DIK51+420～+595，长170m；DIK51+850～+890，长40m（干冲碎石桩）。本段软土地基处理采用φ60cm碎石桩加固，三角形布置，桩间距1.0m。加固宽度为路堤坡脚外2m，加固深度打穿软土层。在碎石桩顶部铺设二层双向50KN/m土工格栅及0.5m厚的中粗砂或砂砾石垫层。第三章施工准备我单位已有计划地组织机械、设备及人员进场，到目前为止，本工程所需机械设备已进驻施工场地，十台CK150-B型干冲桩机及一台DZ45型沉管桩机，并有80人已到现场，本段距离县城8公里左右，县城附近有碎石、涪江河卵石以及用卵石加工的碎石可供工程使用。施工便道由站场路基的施工便道进入；由隧道及站场变压器引低压线进入施工现场，满足施工，生活需要。第四章施工进度安排一、工期该段软基处理工期为30天，2003年9月1日开工，2003年10月1日完工。施工准备安排2天时间；桩体工程安排28天；收尾工程安排1天。第五章施工方案1施工前应对场地进行平整，并配套相应的设备、机具、施工用电、障碍物排除等。打桩前应先定出每个桩的桩位，编制好打桩顺序，并对准备使用的碎石骨料进行抽样检验，做级配试验，本段碎石桩采用干振碎石法施工，施工前至少应做两根试桩用来确定施工参数。一、振动沉管碎石桩1.施工工艺流程（见下图）2.施工工艺（1）先进行桩位测放，测量人员测量放出中心线及边线控制桩，并做好控制桩保护，标示桩点里程，根据桩位平面布置图，用钢尺布桩，布桩误差控制在2cm内。（2）机具定位：将打桩机就位，合拢合瓣桩尖，将管桩向下垂直，使桩尖对准桩位标记，继续向下垂移桩管使桩尖入土。调整桩机搭架，使沉管与地面基本垂直，一般控制在1%以内。（3）沉管达到设计深度后，进行碎石（粒径2～5cm）灌注作业，将碎石由加料口注入桩管内，灌入量按桩身理论方案量值与充盈系数计算。做好现场施工记录，严格控制每根桩的碎石充盈系数，充盈系数一般控制在1.02。避免先期大后期小的不良现象，以增加桩的均匀性。（4）桩身拔管：管内灌入碎石高度需大于1/3管长，方可开始拔管，应有专人负责碎石灌入量，以防超灌或少灌。拔管时应先振动5～10s后开始拔管，边振边拔，每拔高度0.5～1.0m停振，如此反复直至全管拔出。拔管速度要均匀，一般为0.8m/min（平均速度）。（5）拔管成桩：振动沉管碎石桩的拔管作业与沉管灌注桩作业相同，其程序为：灌料后原位振动振动拔管振动拔管振动反插振动拔管再次罐料第二次振动。以此为循环周期直至到设计桩顶标高完成一根桩施工作业（反插次数及反插深度均应满足桩身设计，横截面积为控制依据）。3.质量控制2碎石粒径20～50mm，通过试验确定出最佳级配，一般经级配后碎石料干重度γ=18.7KN/m3。保证每孔填料量，并做好填料现场记录。严格控制振动挤密次数及电动机动率。进行必要的成桩检查。在试打及工程桩每100根抽查1～2根，检查桩体是否成型完整，扩径是否满足要求（d=0.6m）。最后进行荷载试验，以便最后确定路基处理效果。施工时，要控制填碎石量、提升高度和速度、振冲次数和时间、电机工作电流等，以保证振冲密实和桩身的连续性。根据振冲...
