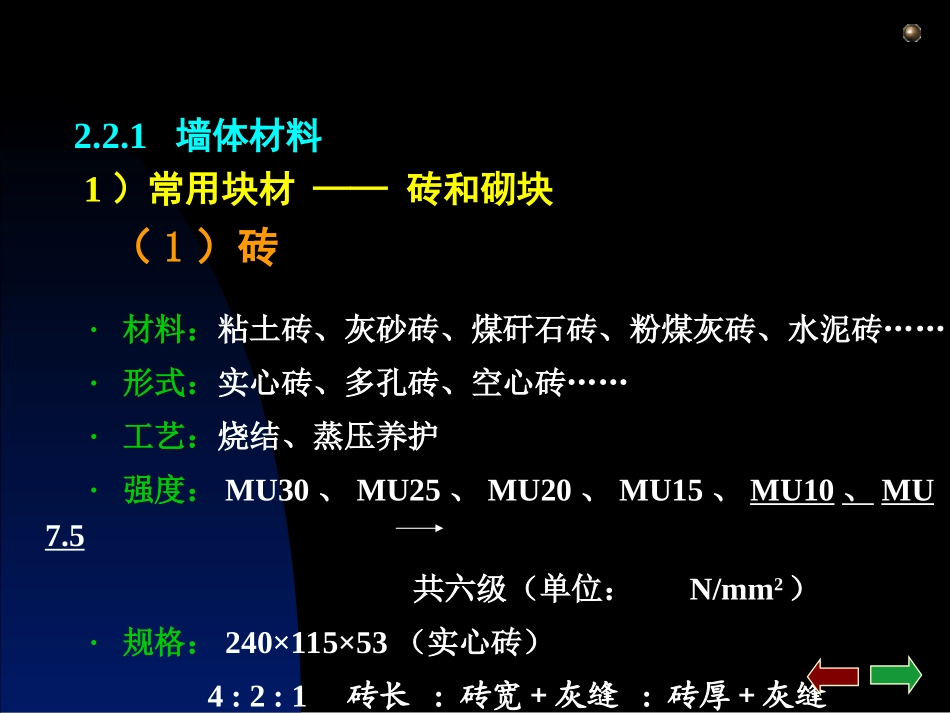

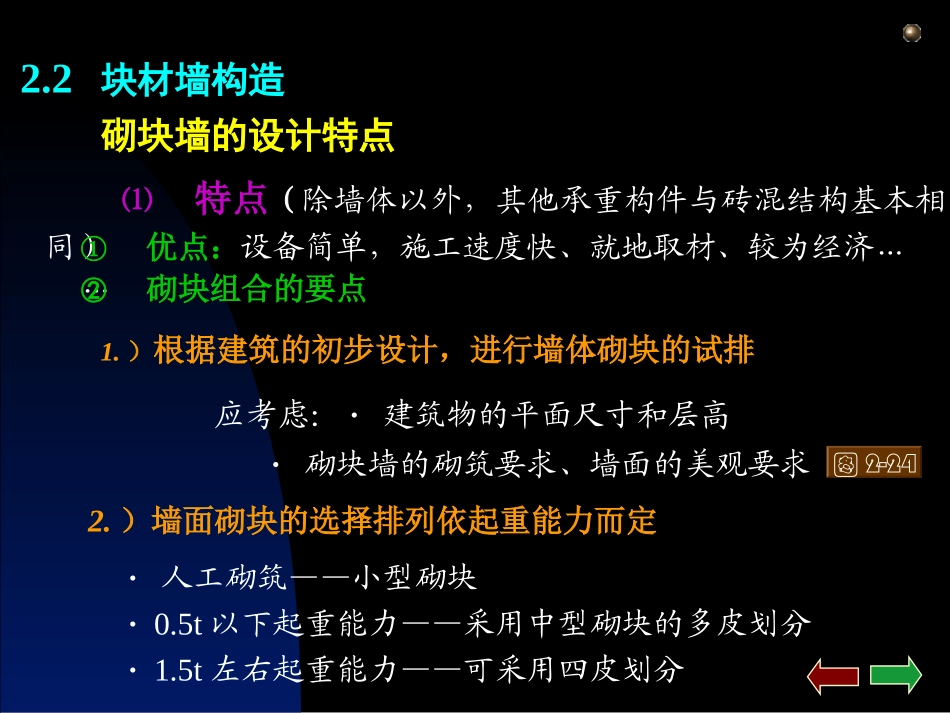

2.2块材墙构造砌块墙的设计特点⑴特点（除墙体以外，其他承重构件与砖混结构基本相同）①优点：设备简单，施工速度快、就地取材、较为经济……②砌块组合的要点1.）根据建筑的初步设计，进行墙体砌块的试排应考虑：·建筑物的平面尺寸和层高·砌块墙的砌筑要求、墙面的美观要求2.）墙面砌块的选择排列依起重能力而定·人工砌筑——小型砌块·0.5t以下起重能力——采用中型砌块的多皮划分·1.5t左右起重能力——可采用四皮划分图2-242.2.1墙体材料1）常用块材——砖和砌块（1）砖·材料：粘土砖、灰砂砖、煤矸石砖、粉煤灰砖、水泥砖……·形式：实心砖、多孔砖、空心砖……·工艺：烧结、蒸压养护·强度：MU30、MU25、MU20、MU15、MU10、MU7.5共六级（单位：N/mm2）·规格：240×115×53（实心砖）4:2:1砖长:砖宽＋灰缝:砖厚＋灰缝烧结普通砖定义：各种烧结实心砖材料：粘土、粉煤灰、煤矸石、页岩等分类：普通砖、装饰砖粘土砖材料：粘土+页岩+煤矸石优点：强度、耐热、防火、抗冻性高缺点：占农田，住宅禁用页岩砖材料：页岩+煤矸石优点：接近粘土砖页岩是经过风化沉积的粘土蒸压粉煤灰砖材料：粉煤灰、石灰、石膏和细集料工艺：压制+蒸养优点：强度高、稳定缺点：抗冻、抗干湿交替性能差不能用于长时间受热、流水冲刷、急冷急热、酸碱侵蚀的部位蒸压灰砂砖材料：石灰、砂子工艺：压制+蒸养优点：承重、隔声、蓄热性能较好缺点：不能用于长时间受热、流水冲刷、急冷急热、酸碱侵蚀的部位烧结空心砖材料：粘土、页岩、煤矸石工艺：焙烧孔洞：孔洞率≥35%，水平孔用途：非承重墙，不能用于地下或防潮层以下部位烧结多孔砖材料：粘土、页岩、煤矸石工艺：焙烧孔洞：15%≤孔洞率≤30%，尺寸小而多用途：非承重墙，不能用于地下或防潮层以下部位（2）砌块·材料：砼、加气砼、各种工业废料、粉煤灰、煤矸石……·形式：分小型、中型、大型砌块又分空心砌块和实心砌块·规格：小型：115≤H＜380中型：380≤H＜980——居多大型：H≥9802）胶结材料——砂浆·砌筑砂浆=胶结材料+细骨料+水石灰砂浆：石灰（膏）+砂+水气硬性材料（强度低、防潮差、和易性好）水泥砂浆：水泥+砂+水水硬性材料（强度高、防潮好）混合砂浆：石灰水泥+砂+水（和易性好）·强度标号：M15、M10、M7.5、M5、M2.5、M1、M0.4共七级2.2.2组砌方式1）砖墙的组砌①砌筑要求②砌筑方式横平竖直、错缝搭接、避免通缝、砂浆饱满、薄厚均匀·实体墙：（丁砖、顺砖）图2-4·空斗墙：有眠空斗墙、无眠空斗墙↓隔一皮斗砖砌一皮眠砖，即：一斗一眠隔二皮斗砖砌一皮眠砖，即：二斗一眠（…依此类推）图2-5空斗墙多用于非抗震地区三层以下的民用建筑2）砌块墙的组砌（排列·砌筑·灰缝处理）①中型砌块两边设有封闭式灌浆槽，应使竖缝填灌密实，横缝砌筑饱满，且上下皮砌块应做到孔对孔，肋对肋⑤墙交角处也应采用搭接处理（纵横与左右搭接相结合）③优先选择大规格砌块，局部可用普通砖嵌缝，以减少砌块类型，但主砌块应占70%以上④错缝搭接，搭接长度≮块高的1/3，且≮150mm长度不足时，加设2φ6钢筋网片，且伸过搭接竖缝300mm②采用M5砂浆砌筑水平灰缝、垂直灰缝宽15～20mm（小型；10~15）缝宽大于30mm时，用C20细石砼灌实图2-26图2-272.2.3墙体的尺度1）墙厚——取决于结构要求、功能性质、砖的规格·灰缝宽度：10mm（允许在8～12mm间浮动）·常用厚度：24墙（240）、12墙（115）、18墙（178）37墙（365）、50墙（490）2）洞口与墙段尺寸·洞口尺寸：窗洞通常取3M，门洞通常取基本模数窗洞的常见尺寸：1200、1500、1800……门洞的常见尺寸：700、800、900、1000、1100、1200……·墙段尺寸：以砖模125mm为基础当L≥1.5m后，不再考虑砖模数门垛常用尺寸：120、180、240……2.2.4墙身的细部构造⑴墙脚构造①墙身防潮1.）作用——隔绝室外雨水及地下毛细水对墙身的影响图2-6-22.）防潮层的位置·地坪结构层使用不透水材料（如：砼、钢筋砼……）位于-0.060m处，且应高于室外地面150mm·地坪结构层使用透水材料（三合土、或空铺地面）位于+0.060m...
