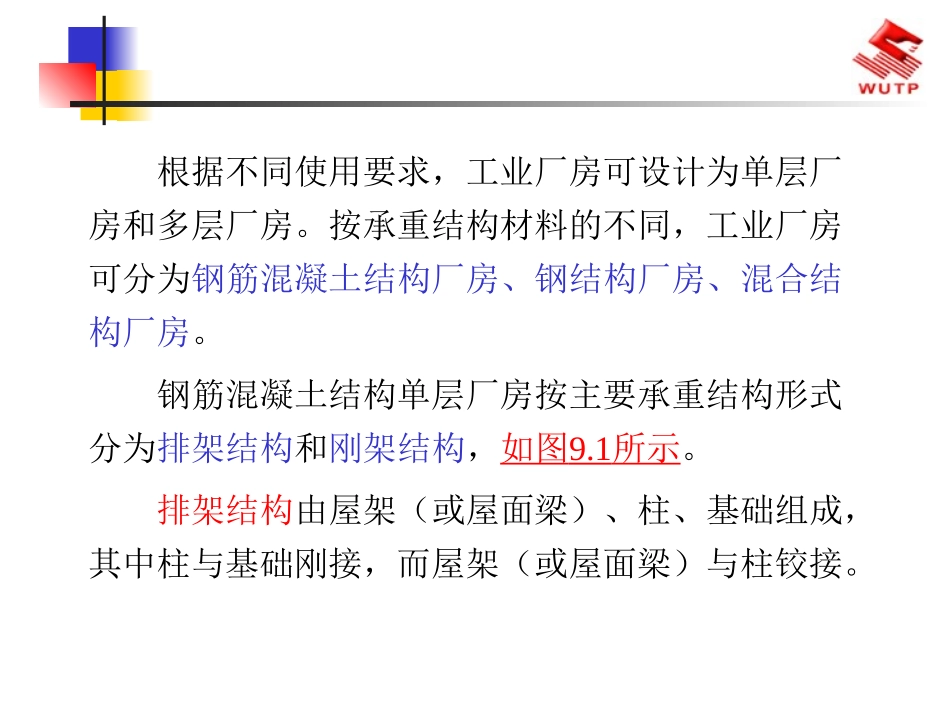

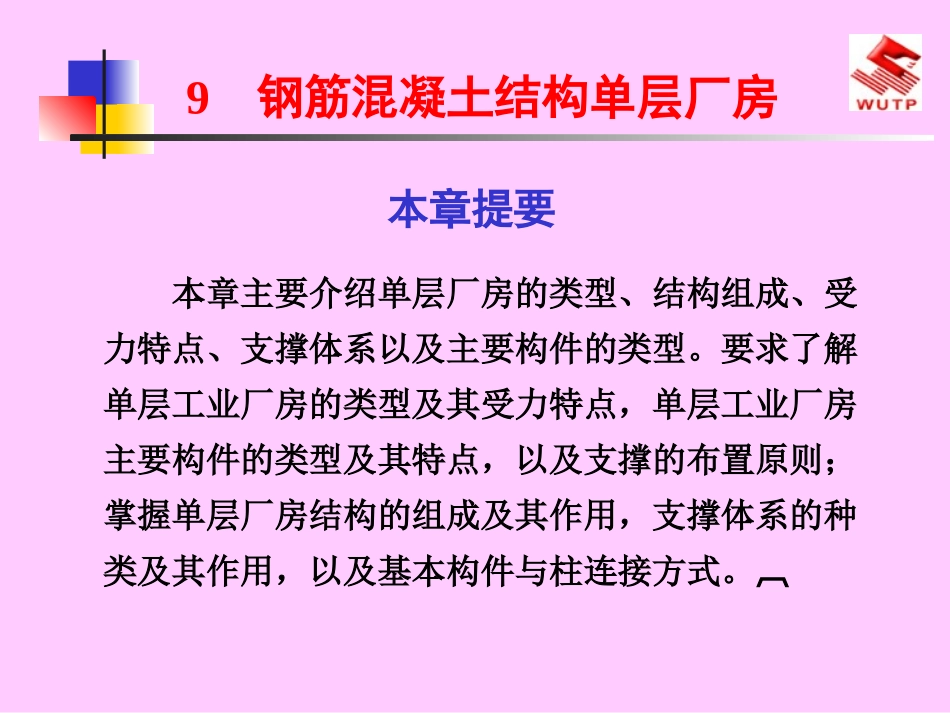

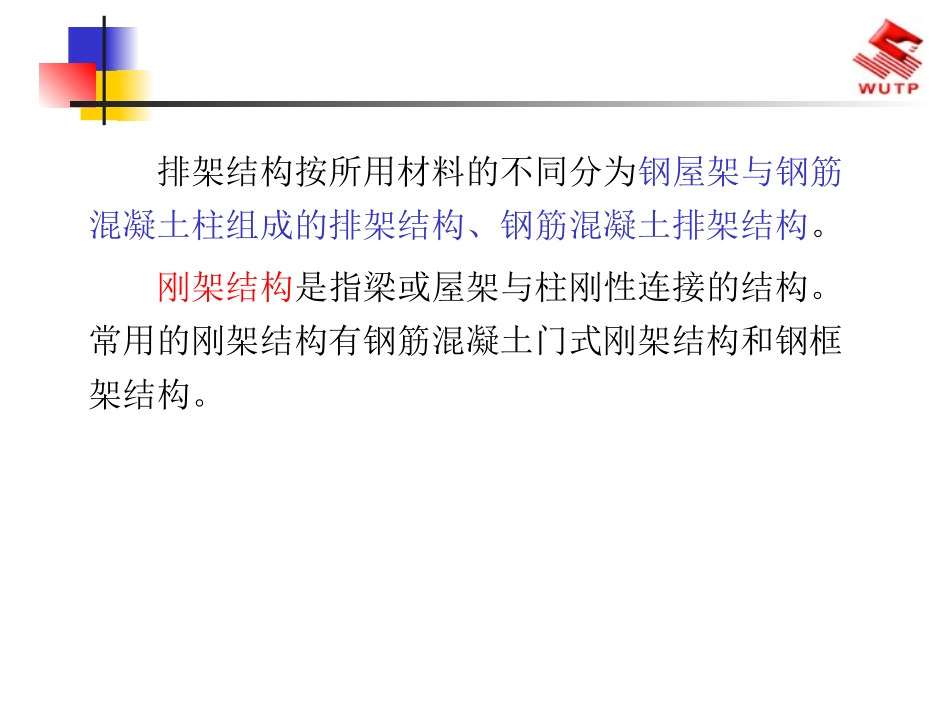

9钢筋混凝土结构单层厂房本章主要介绍单层厂房的类型、结构组成、受力特点、支撑体系以及主要构件的类型。要求了解单层工业厂房的类型及其受力特点，单层工业厂房主要构件的类型及其特点，以及支撑的布置原则；掌握单层厂房结构的组成及其作用，支撑体系的种类及其作用，以及基本构件与柱连接方式。本章提要根据不同使用要求，工业厂房可设计为单层厂房和多层厂房。按承重结构材料的不同，工业厂房可分为钢筋混凝土结构厂房、钢结构厂房、混合结构厂房。钢筋混凝土结构单层厂房按主要承重结构形式分为排架结构和刚架结构，如图9.1所示。排架结构由屋架（或屋面梁）、柱、基础组成，其中柱与基础刚接，而屋架（或屋面梁）与柱铰接。排架结构按所用材料的不同分为钢屋架与钢筋混凝土柱组成的排架结构、钢筋混凝土排架结构。刚架结构是指梁或屋架与柱刚性连接的结构。常用的刚架结构有钢筋混凝土门式刚架结构和钢框架结构。图9.1钢筋混凝土单层厂房结构的基本类型本章内容9.1单层厂房的结构组成及受力特点9.2单层厂房的支撑体系9.3主要构件的类型及与柱的连接9.1单层厂房的结构组成及受力特点钢筋混凝土排架结构单层厂房通常由屋面板、屋架（或屋面梁）、吊车梁、连系梁、柱和基础等构件组成，如图9.2所示。其中，横向柱列、屋架（或屋面梁）、柱基等构件组成横向承重体系，称为横向排架；纵向柱列、吊车梁、连系梁、柱间支撑、柱基等构件组成纵向承重体系，称为纵向排架。(1)屋盖结构屋盖结构由以下构件组成：屋面板、天窗架、屋架（或屋面梁）、托架。屋盖结构分为有檩体系和无檩体系两种。大型屋面板直接支承（焊接）在屋架或屋面梁上称为无檩体系，而小型屋面板（瓦材）支承在檩条上，檩条又支承在屋架上，称为有檩体系。屋盖的主要作用是承受屋面荷载、雪荷载、积灰荷载、自重等荷载，并将这些荷载传给排架柱。(2)横向排架横向排架是主要承重结构，主要承受竖向荷载（结构自重、屋面活荷载、竖向吊车荷载等）和横向水平力（风荷载、吊车横向制动力、地震作用），如图9.3。(3)纵向排架纵向排架一方面承受着纵向水平荷载（屋盖结构传来纵向风荷载、吊车纵向制动力、纵向水平地震力等），另一方面还起着保证结构纵向刚度和稳定的作用，如图9.4。(4)吊车梁主要承受吊车荷载（包括竖向荷载、横向和纵向水平荷载），并通过牛腿把它传给横向排架或纵向排架，同时起着连系纵向柱列的作用。(5)支撑包括柱间支撑和屋盖支撑，其主要作用是加强结构的空间刚度和稳定性，同时传递风荷载、吊车纵向水平荷载。(6)连系梁、基础梁和抗风柱连系梁和基础梁一方面承受外墙的荷载，另一方面也起着形成纵向排架的作用。设置在山墙的抗风柱主要作用是将山墙上的风荷载传递给屋盖和基础。(7)基础基础承受排架以及基础梁传来的荷载，并将这些荷载传给地基。单层厂房所受的荷载及其传递路线如图9.5。图9.2钢筋混凝土排架结构单层厂房图9.3单层厂房横向平面排架及其荷载示意图图9.4纵向平面排架结构示意图图9.5单层厂房的荷载传递路线9.2单层厂房的支撑体系在装配式单层厂房结构中，支撑不是主要承重构件，但却是联系各主要承重构件以构成整体厂房空间结构的重要组成部分，对厂房的刚度和稳定性起着很重要的作用。支撑的作用是：使厂房形成空间骨架，保证厂房的空间刚度；保证结构构件的稳定；传递水平荷载。包括屋架上弦、下弦横向水平支撑，屋架纵向水平支撑，垂直支撑和水平系杆。(1)屋架垂直支撑及水平系杆屋架垂直支撑是指两个屋架之间沿纵向设置在竖向平面内的支撑，水平系杆是指两个屋架之间沿纵向设置的水平杆，如图9.6。屋架垂直支撑和水平系杆的作用是保证屋架在安装和使用阶段的侧向稳定，增加厂房的整体刚度。9.2.1屋盖支撑垂直支撑的布置原则为：①当屋架跨度小于18m，且无天窗时，可不设垂直支撑和水平系杆，有天窗时，可在屋架节点处设置一道水平系杆；当屋架跨度大于18m且不超过30m时，应在屋架跨中设置一道垂直支撑和水平系杆，垂直支撑布置在厂房端部以及伸缩缝的第一或第二柱间，如果不是三角形屋架而是梯形屋架，在支座处也应布置垂直支...
