第二十一讲 横断面5-5VIP免费

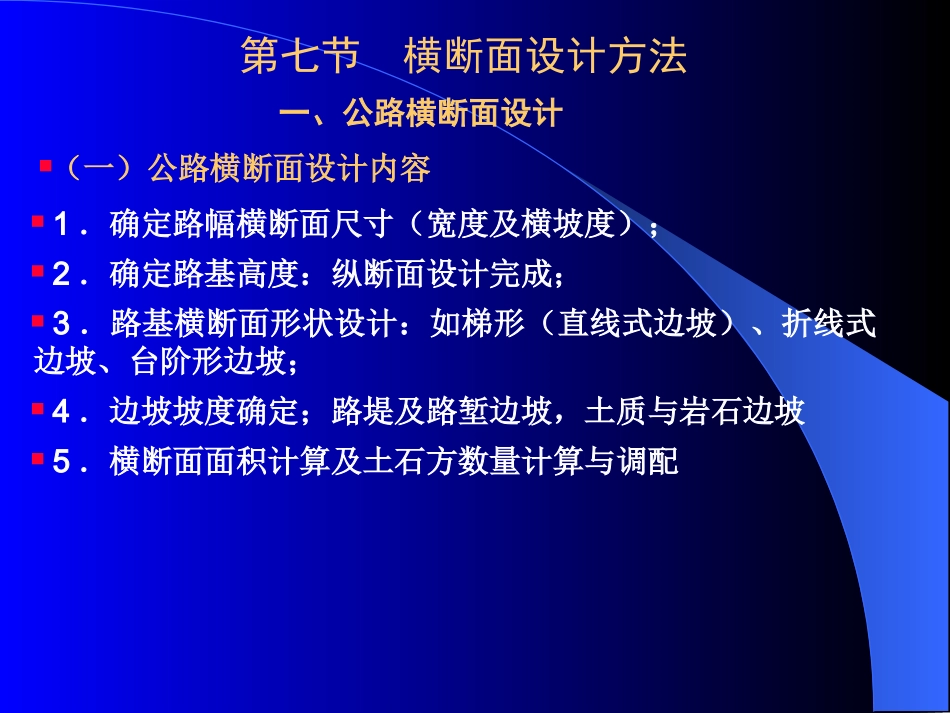

第七节横断面设计方法（一）公路横断面设计内容一、公路横断面设计1．确定路幅横断面尺寸（宽度及横坡度）；2．确定路基高度：纵断面设计完成；3．路基横断面形状设计：如梯形（直线式边坡）、折线式边坡、台阶形边坡；4．边坡坡度确定；路堤及路堑边坡，土质与岩石边坡5．横断面面积计算及土石方数量计算与调配（二）路基横断面设计所需要的设计资料1．平曲线资料：半径、缓和曲线、偏角、曲线位置（交点桩号）等；2．每个中桩的填挖高度；3．路基宽度，路面宽度（分别确定左右侧宽度）；4．各中桩的超高值；5．路基标准横断面图式（典型横断面）；6．路基边坡坡度值；7．边沟、截水沟的形式及尺寸；8．弯道上视距的是否得到保证（视距台设计）。（三）横断面图绘制方法1．在计算纸上绘制横断面的地面线。地面线是在现场测绘的，若是纸上定线，可从大比例尺的地形图上内插获得。横断面图的比例尺一般是1：200。K5+300.00右：3.7,-0.17,12.7,-1.07,25,-2.31左：6.4,0.82,8.7,1.3,13.58,1.79,25,2.872．绘出设计线：“戴帽子”K5+300.00T=2.523.绘出防护及加固设施的断面图。4．根据综合排水设计，画出路基边沟、截水沟、排灌渠等的位置和断面形式。（四）编制路基设计表应在绘制横断面图之前完成。1．在计算纸上绘制横断面的地面线。地面线是在现场测绘的，若是纸上定线，可从大比例尺的地形图上内插获得。横断面图的比例尺一般是1：200。2．绘出设计线：“戴帽子”（三）横断面图绘制方法二、城市道路横断面设计（一）横断面设计图当按照城市道路的交通性质、地形条件以及近期与远期相结合的原则确定了横断面组成和宽度以后，即可绘制横断面设计图。（一）横断面设计图当按照城市道路的交通性质、地形条件以及近期与远期相结合的原则确定了横断面组成和宽度以后，即可绘制横断面设计图。（二）横断面现状图沿道路中线每隔一定距离绘制横断面地面线。（三）横断面施工图二、城市道路横断面设计一、横断面面积计算（一）积距法：（条分法）适用于不规则图形面积计算。把横断面图划分成若干条等宽的小条，累加每一小条中心处的高度，再乘以条宽即为该图形的面积。第八节路基土石方数量计算及调配一、横断面面积计算（一）积距法：（条分法）适用于不规则图形面积计算。把横断面图划分成若干条等宽的小条，累加每一小条中心处的高度，再乘以条宽即为该图形的面积。第八节路基土石方数量计算及调配每个小条块的近似面积为：iibhFniinhbbhbhbhbhF1121横断面面积：（二）块分法：把横断面图上地面线及设计线的转折点划分成若干块不等宽的梯形或三角形，分别计算为一块图形的面积并累加起来，即为该图形的面积。适用于计算机计算，精度高。已知断面图上各转折点坐标（xi，yi），则断面面积为：（三）坐标法niiiiiyxyxF111)(21二、土石方数量计算1.平均断面法：若相邻两断面均为填方或均为挖方且面积大小相近，则可假定两断面之间为一棱柱体其体积的计算公式为：LFFV)(21212.棱台体积法：若F1和F2相差甚大，则与棱台更为接近。其计算公式为：LFFFFV)(312121二、土石方数量计算1.平均断面法：若相邻两断面均为填方或均为挖方且面积大小相近，则可假定两断面之间为一棱柱体其体积的计算公式为：LFFV)(21213.土石方数量计算应注意的问题：（1）填挖方数量分别计算，（填挖方面积分别计算）；（2）土石方应分别计算，（土石面积分别计算）；（3）路基填、挖方数量中应考虑路面所占的体积，（填方扣除、挖方增加）；（4）大中桥位处所占的路基土石方应扣除。4.编制路基土石方数量计算表5.编制每公里路基土石方数量表土石方调配的目的：确定填方用土的来源、挖方弃土的去向；以及计价土石方的数量和运量等。填方土源：附近挖方利用借土挖方去向：调往附近填方弃土（一）土石方调配原则（1）就近利用，以减少运量；（2）不跨沟调运；（3）高向低调运；（4）经济合理；三、路基土石方调配应进行远...
