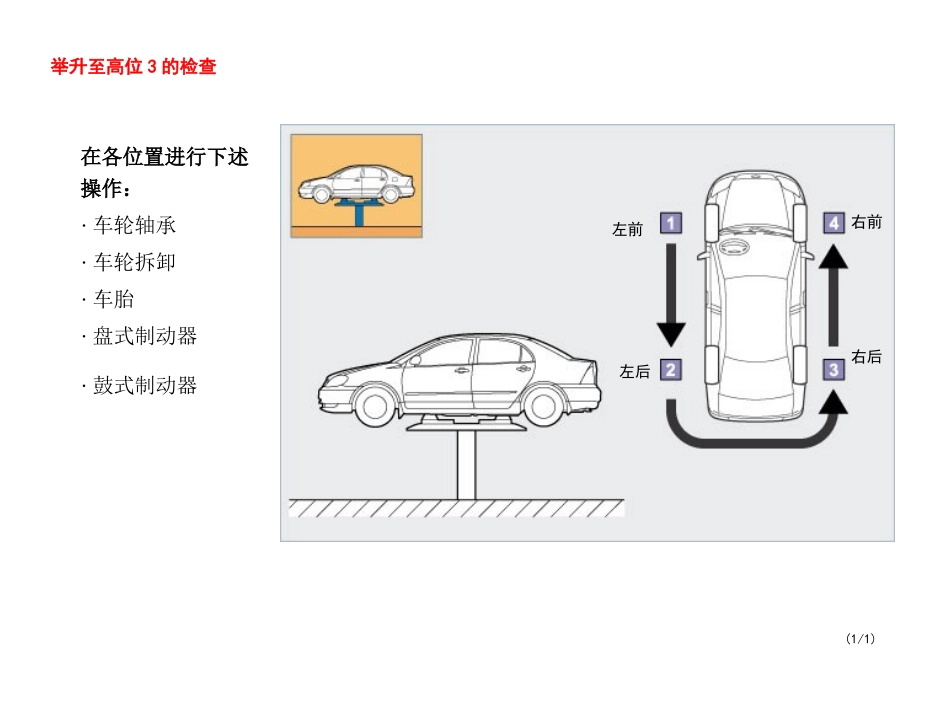

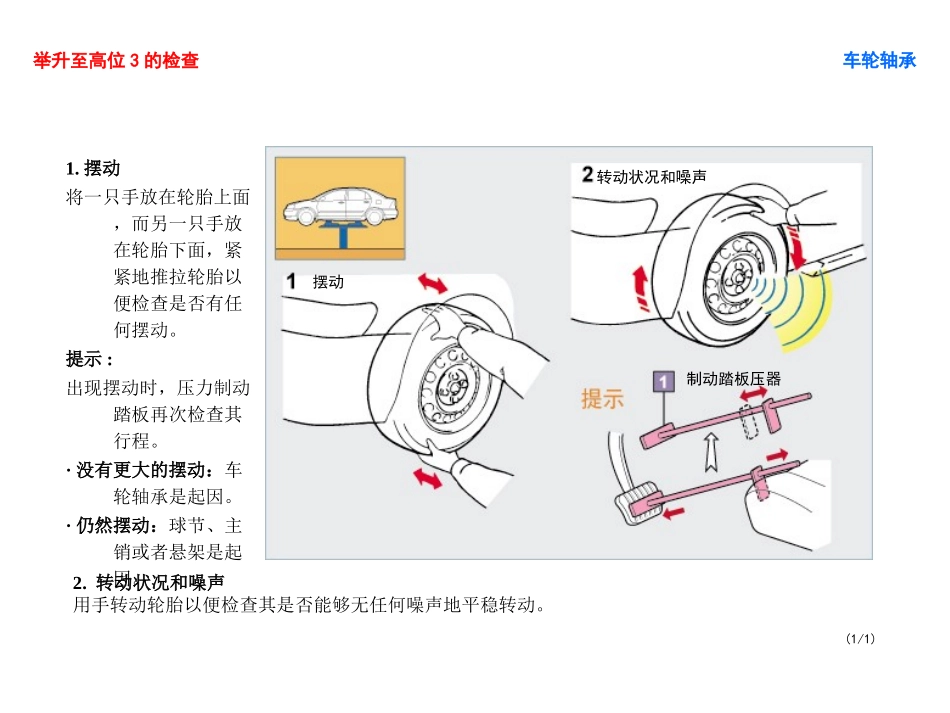

维护保养流程举升至中位(1/1)左前左后右后右前举升至高位3的检查在各位置进行下述操作：·车轮轴承·车轮拆卸·车胎·盘式制动器·鼓式制动器举升至高位3的检查车轮轴承(1/1)制动踏板压器摆动转动状况和噪声1.摆动将一只手放在轮胎上面，而另一只手放在轮胎下面，紧紧地推拉轮胎以便检查是否有任何摆动。提示:出现摆动时，压力制动踏板再次检查其行程。·没有更大的摆动：车轮轴承是起因。·仍然摆动：球节、主销或者悬架是起因。2.转动状况和噪声用手转动轮胎以便检查其是否能够无任何噪声地平稳转动。拆卸车轮(1/1)举升至高位3的检查使用一把冲击扳手，按照交叉顺序拆卸四个车轮螺母。然后，拆卸车轮。举升至高位3的检查轮胎(1/3)轮胎深度规胎面磨耗指示标记裂纹或者损坏嵌入金属微粒或者外物。胎面深度1.裂纹或者损坏检查轮胎胎面和胎壁是否有裂纹、割痕或者其它损坏。2.嵌入金属微粒或者外物检查轮胎的胎面和胎壁是否嵌入任何金属微粒、石子或者其它异物。3.胎面深度使用一个轮胎深度规测量轮胎的胎面深度。提示:同时可以通过观察与地面接触的轮胎表面的胎面磨耗指示标记轻易地检查胎面深度举升至高位3的检查轮胎(2/3)双肩磨损中间磨损薄边磨损单肩磨损跟部磨损异常磨损气压漏气4.异常磨损检查轮胎的整个外围是否有不均匀磨损和阶段磨损。5.气压检查轮胎气压。6.漏气检查气压后，通过在气门周围涂肥皂水检查是否漏气。举升至高位3的检查轮胎(3/3)轮圈和轮盘损坏检查轮圈和轮盘是否损坏、腐蚀、变形和跳动。举升至高位3的检查轮胎(1/3)举升至高位3的检查盘式制动器(1/6)1.制动器摩擦片厚度1.制动器摩擦片厚度·使用一把直尺测量外制动器摩擦片的厚度。·通过制动卡钳内的检查孔目测检查内制动器摩擦片的厚度，确保其与外制动器摩擦片没有明显的偏差。·确保制动器摩擦片没有不均匀磨损。如果制动器摩擦片的厚度低于磨损极限，则更换制动器摩擦片。提示:使用该次检查和上一次检查之间的行驶距离，估计到下一次检查前的行驶距离。通过检查自从上一次检查到现在的制动器摩擦片的磨损，来估计制动器摩擦片在下一次检查时的情况。在下一次计划检查时，如果估计制动器摩擦片的厚度将会小于可接受的磨损值时，建议车主更换制动器摩擦片。举升至高位3的检查盘式制动器(1/6)维修提示:制动器摩擦片更换1.制动器摩擦片厚度根据行驶距离估计制动器摩擦片的剩余磨损量举升至高位3的检查盘式制动器(2/6)参考:盘式转子盘厚度和跳动检查2.盘式转子盘磨损和损坏2.盘式转子盘磨损和损坏检查制动盘上是否有刻痕、不均匀或者异常磨损以及裂纹和其它损坏。举升至高位3的检查盘式制动器(3/6)3.制动液渗漏3.制动液渗漏检查制动卡钳中是否有液体渗漏。注意:如果制动液溅出或者粘在油漆上，立即用水漂洗。否则，将损坏油漆表面。举升至高位3的检查盘式制动器(4/6)在一个配备制动盘内有制动鼓类型的驻车制动系统的汽车上拆卸后盘式制动钳和后制动盘阿制动蹄滑动区域的磨损制动衬片的厚度制动衬片的损坏1.拆卸后盘式制动卡钳和后制动盘2.制动蹄片滑动区域的磨损·手动移动制动蹄片并检查制动蹄片移动是否顺利。·检查制动蹄片和背板的接触面是否磨损。·检查制动蹄片和背板的接触面是否生锈。3.制动衬片的厚度使用一把直尺测量制动衬片的厚度。4.制动衬片的损坏检查制动衬片是否有任何碎屑、层离或者其它损坏。举升至高位3的检查盘式制动器(5/6)在一个配备制动盘内有制动鼓类型的驻车制动系统的汽车上后制动盘内径磨损和损坏安装后制动盘和后制动盘制动钳5.后制动盘内径使用一个制动鼓规或者类似器具测量后制动盘的内径。6.磨损和损坏检查后制动盘是否有任何磨损或者损坏。7.安装后制动盘和后制动盘制动卡钳举升至高位3的检查盘式制动器(6/6)孔塞调节器在一个配备制动盘内有制动鼓类型的驻车制动系统的汽车上驻车制动蹄片间隙调整8.驻车制动蹄片间隙调整(1)临时安装轮毂螺母。(2)拆卸孔塞，转动调节器并扩展制动蹄直到制动盘锁定。(3)回退调节器8个槽口。(4)检查制动蹄片是否拖滞在制动器上。(5)安装调节孔塞。举升至高位3的检查制动器摩擦片更换(1/1)盘式制动器润滑脂拆卸制动器摩擦片拆卸制动卡钳。提示:...
