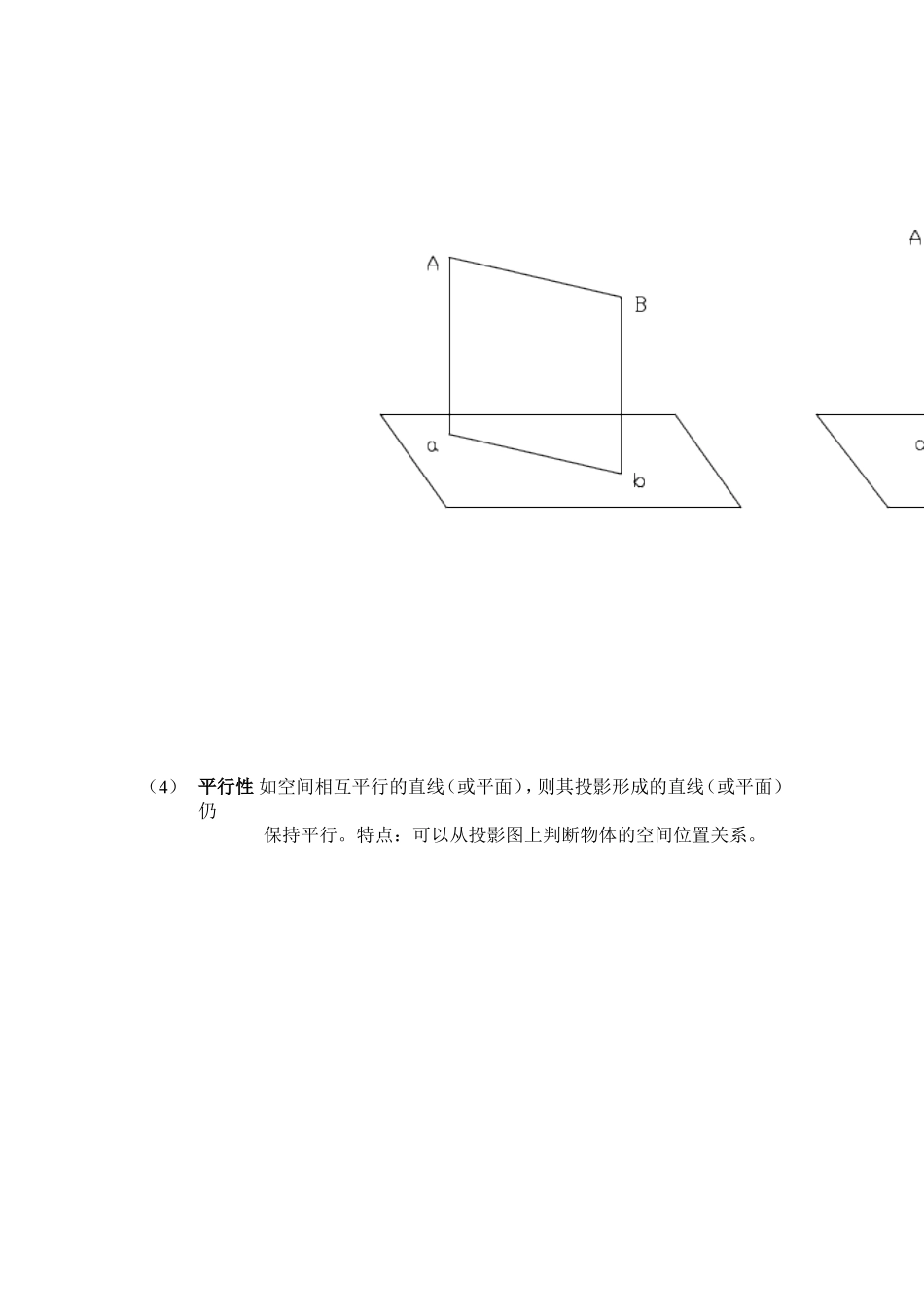

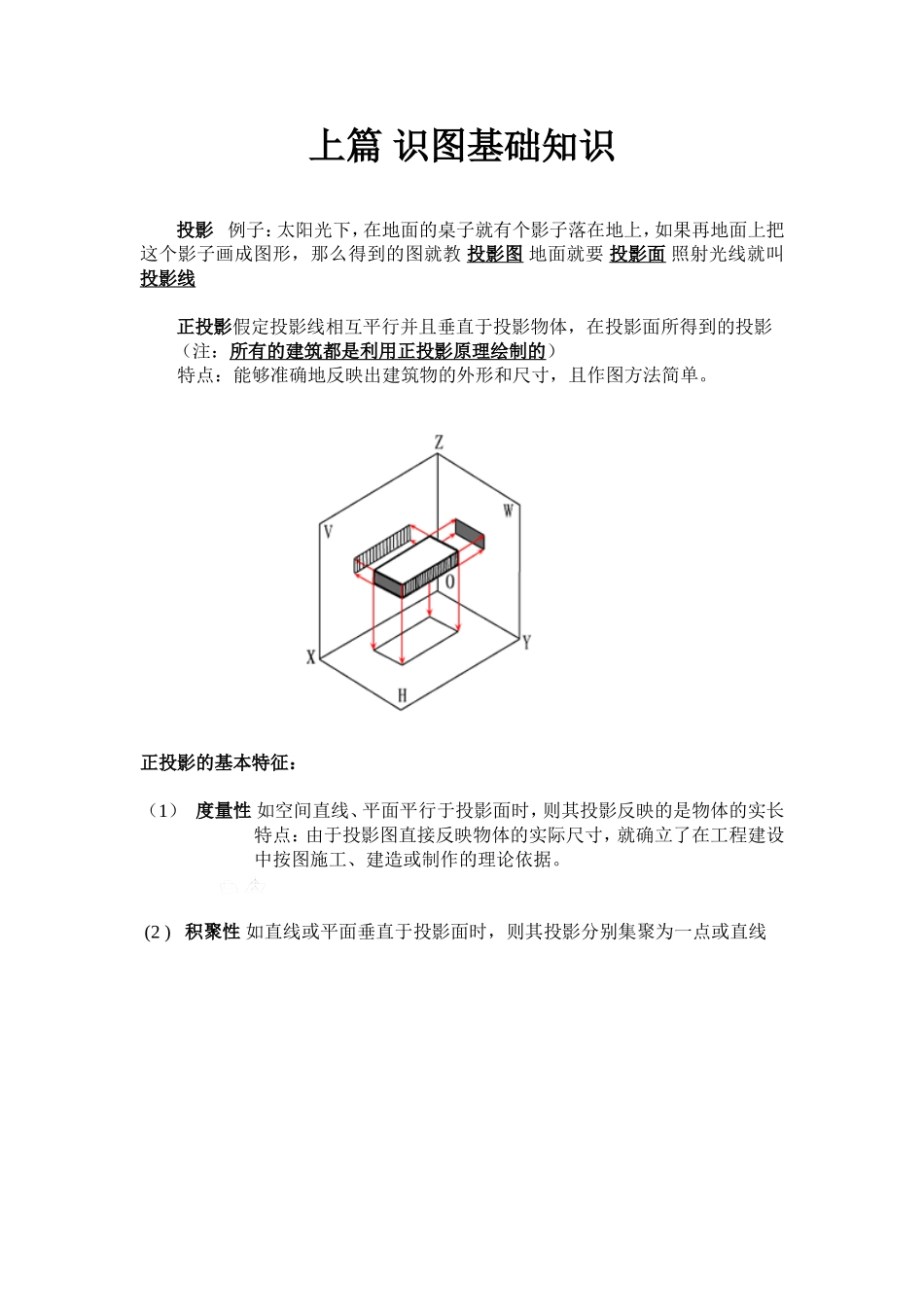

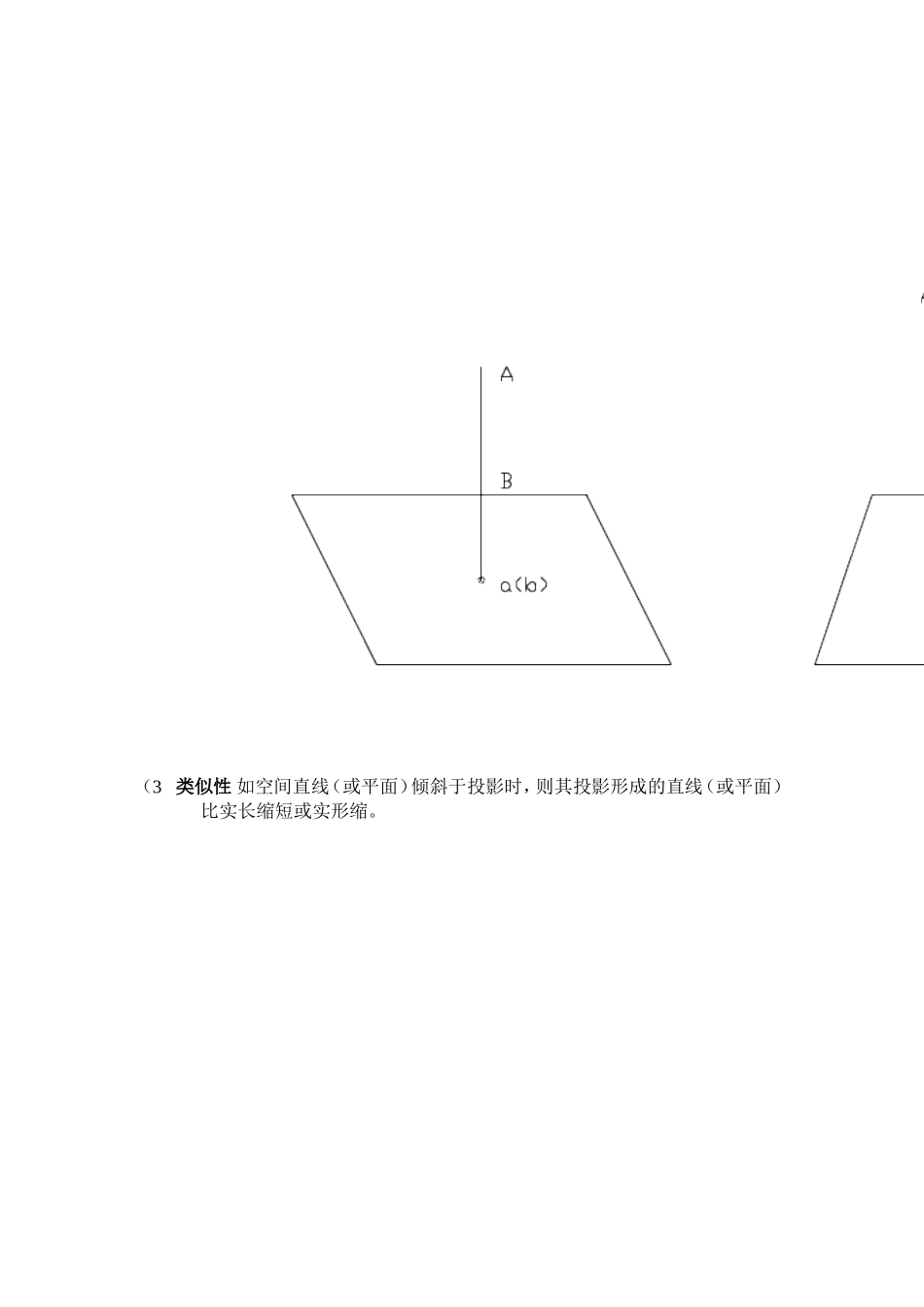

上篇识图基础知识投影例子：太阳光下，在地面的桌子就有个影子落在地上，如果再地面上把这个影子画成图形，那么得到的图就教投影图地面就要投影面照射光线就叫投影线正投影假定投影线相互平行并且垂直于投影物体，在投影面所得到的投影（注：所有的建筑都是利用正投影原理绘制的）特点：能够准确地反映出建筑物的外形和尺寸，且作图方法简单。正投影的基本特征：（1）度量性如空间直线、平面平行于投影面时，则其投影反映的是物体的实长特点：由于投影图直接反映物体的实际尺寸，就确立了在工程建设中按图施工、建造或制作的理论依据。(2)积聚性如直线或平面垂直于投影面时，则其投影分别集聚为一点或直线（3类似性如空间直线（或平面）倾斜于投影时，则其投影形成的直线（或平面）比实长缩短或实形缩。（4）平行性如空间相互平行的直线（或平面），则其投影形成的直线（或平面）仍保持平行。特点：可以从投影图上判断物体的空间位置关系。（5）定比性如空间直线上的一点将直线分成两个线段时，则两线段实长之比等于它们投影长度之比。（6）从属性如空间直线（或平面）上的点、线投影后仍落在该直线（或平面）的投影上。三面投影图图1立体图图2投影面展开过程图3投影面展开图4去投影边框后三面投影图一面投影：物体投影到一个面上的投影。例：一木块投影，在木块的下面有一个投影面（简称“H面”），使它平行于木块的底面，作木块在H面上的正投影（在水平投影面上的投影称为水平投或H投影），其投影为矩形。木屋架就是用一面投影来表示。特点：反映出从上往下观看木块所得的形状、长度和宽度，但没有其高度。缺点：只能反映物体的某个侧面，所以单凭一面投影是不能确定形体的形状和大小的。两面投影：物体的投影在两个相互垂直的投影面上。有一水平投影H和铅垂直投影面V（正立投影面，简称V面）。钢筋混凝土独立基础就是用两面投影表示。V面和H面垂直并且相交，其交线称为X轴。在V面上的投影称为正面投影或V投影。物体在V面和H面上分别投影，组成两面投影。V投影反映物体的长和高，H投影反映物体的长和宽。、特点：可以确定出简单形体的空间形状和大小。缺点：复杂的形体不可以。三面投影：物体在三个相互垂直投影面的投影。在V面与H面之间增加一个与两者均垂直的W面，称为侧力投影面。W面与H、V面的交线叫做X轴、Z轴。三条轴线相交于一点O，此点叫做原点。物体投影在侧立面上称为侧面投影或W投影。用三组分别垂直于三个投影面的平行投影线，即可得到物体的三面投影图W面反映物体的宽和高。三面投影的思考方法：设想将三个投影面的三个投影图展开，V面看做不动，H面看作向下转90°，W面看作向右转90°，这样三个投影面上的投影图就展开在一个平面上。剖面图与断面图正投影图可以方便地把形体的外部形状和尺寸表达清楚，而形体内部的不可见部分都用虚线表示。剖面图与断面图，即是将形体剖切开，然后再投影，以此来表达形体内部构造或断面形状。（1）剖面图的形成现假想用一个平面（该平面称为剖切面）将形体剖切开，移去平面与观察者之间的那部分，然后做出剩余部分的正投影图，叫做剖切面（2）剖切符号由剖切线、观察方向线及剖面编号组成。剖切线表示剖切平面剖切物体位置的线。用断开的两段粗实线表示。剖面编号是剖面图的编号，注写在剖视方向线的端部;次编号也标注在相应剖面图的下方，如1-1。一般用数字表示。（3）剖面图的表示方法剖面图中，剖切平面中剖切的部分，其轮廓线为粗实线，里面填画相应的材料图例；未剖到而只是看到的部分用中实线表示。（4）剖面图的种类a.全剖面图用一个剖切面将物体全部剖开后，所得到的剖面图称为全剖图。注：全剖面图一般要标注剖切线和观察方向，但当剖切平面与物体的对称面重合，且全剖面图又处于基本视图的位置时，可不标注。b.阶梯剖面图用两个相互平行的剖切平面将物体剖切后得到的剖面图。表示剖切位置和投影方向。c.半剖面图当物体的投影图和剖面图都是对称的图形时，可采用半剖面图的方法来投影，用对称轴线作为分界线。d.局部剖面图剖切掉物体局部，保留投影图的大部分，只将形体的局部画成剖面图，局部剖面图采用波浪线分界线。...
