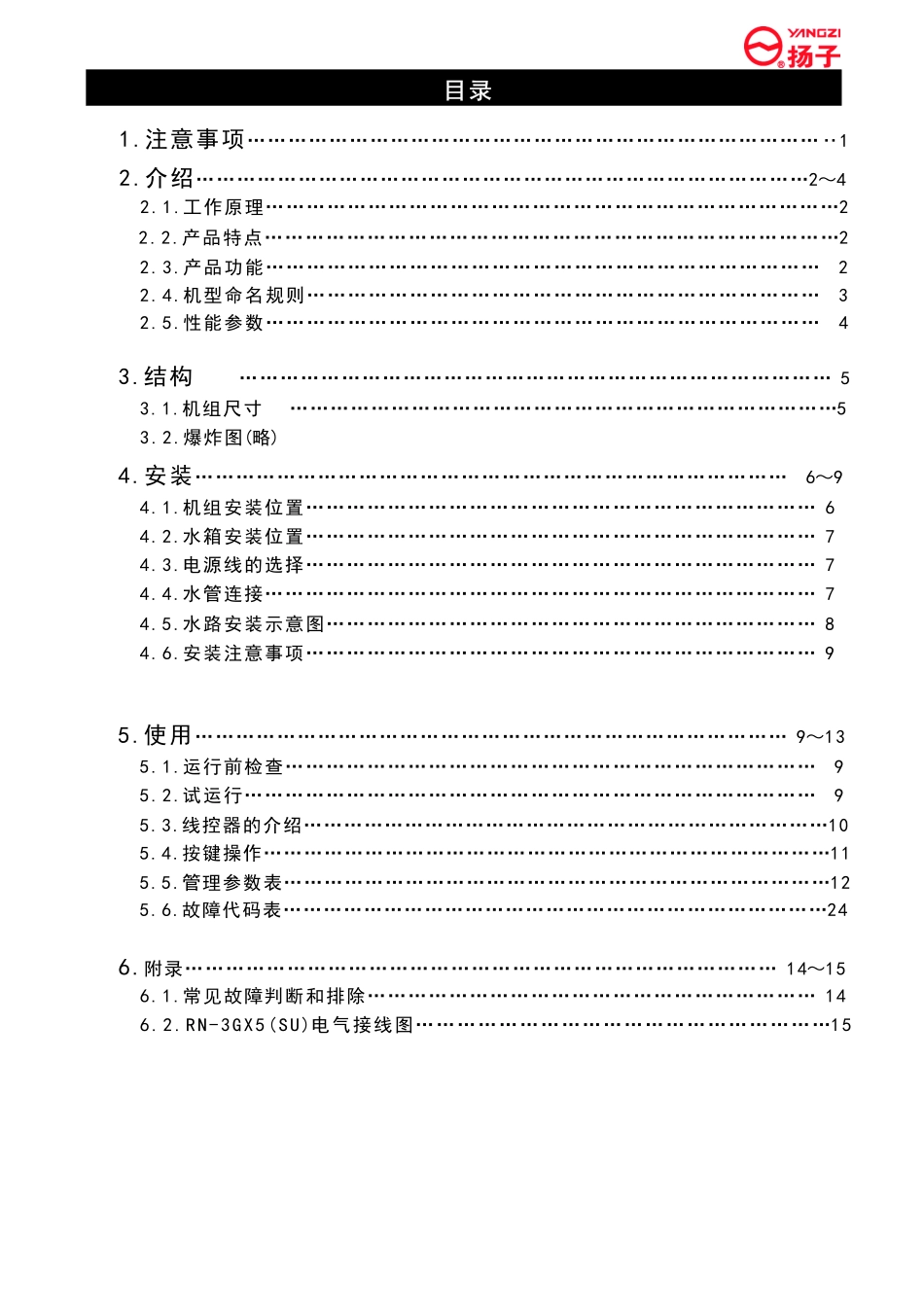

空气源热泵热水器技术服务手册沐浴扬子●享受生活地板采暖+生活热水目录2.2.产品特点…………………………………………………………………………24.安装……………………………………………………………………………6～94.1.机组安装位置…………………………………………………………………64.3.电源线的选择…………………………………………………………………74.4.水管连接………………………………………………………………………74.5.水路安装示意图………………………………………………………………84.6.安装注意事项…………………………………………………………………95.使用……………………………………………………………………………9～135.1.运行前检查……………………………………………………………………95.2.试运行…………………………………………………………………………95.3.线控器的介绍……………………………………………………………………105.4.按键操作…………………………………………………………………………115.5.管理参数表………………………………………………………………………126.附录……………………………………………………………………………14～156.1.常见故障判断和排除…………………………………………………………141.注意事项…………………………………………………………………………‥12.1.工作原理…………………………………………………………………………22.介绍………………………………………………………………………………2～44.2.水箱安装位置…………………………………………………………………76.2.RN-3GX5(SU)电气接线图……………………………………………………152.3.产品功能………………………………………………………………………22.5.性能参数………………………………………………………………………43.结构……………………………………………………………………………53.1.机组尺寸………………………………………………………………………53.2.爆炸图(略)2.4.机型命名规则…………………………………………………………………35.6.故障代码表………………………………………………………………………24使用本机组之前请务必详细阅读此手册，并按照此手册所规定的内容安装、调试、运行；否则造成的任何损失本公司不承担任何负责。1.1.执行标准易碎物品禁用手钩向上防雨禁止翻滚1.3.管路安装注意事项！机组水系统管路安装时，必须找专业人员，确保机组管路无漏水，渗水现象；在后续使用时，也必须定期检查。若出现漏水现象，必须立即切断水源，检查漏点，经维修并确认无漏水后方可使用。1.4.电气连接注意事项！机组在连接电气线路时，必须找专业人员；机组必须可靠接地，选择符合机组要求的漏电开关。！1.5.使用过程注意事项！机组在使用过程当中，要防止小孩在旁边玩耍，以防触电，或损坏管路以及机组上的温度传感；若长时间不用机组，断电之前务必将机组换热器和水管道内的水排干净，防止冻裂换热器，由此造成的人员和财产损失，本公司不承担任何责任。1.6.维修过程注意事项！机组在维修时，一定要仔细判断机组故障原因，若需要更换部件时，一定要看清楚规格型号，使用相同厂家，相同型号的部件，或经专业的技术人员认可下用同类型部件替换。11.注意事项1.2.运输过程注意事项本机组属于特殊，贵重设备，运输过程当中必须严格按照下图所示：◆GB/T21362-2008《商业或工业用及类似用途的热泵热水机》◆GB4343.1-2003《电磁兼容、家用电器、电动工具和类似器具的要求第一部分：发射》◆GB4706.32-2004《家用和类似用途电器的安全热泵、空调器和除湿机的特殊要求》◆GB17625.1-2003《电磁兼容限制、谐波电流发射限值》22.介绍◆外观设计紧凑合理，美观大方。◆品质可靠，各部件采用世界名牌优质产品，或行业认同产品。◆安装方便，可安装在户外，天台，通风良好的地下室等。◆智能化控制，采用最先进的模糊控制理论，控制精度准确，不会出现任何误动作。◆水电分离，更安全；能效更高，更节能。2.2....
