房屋建筑学 第11章 屋顶VIP免费

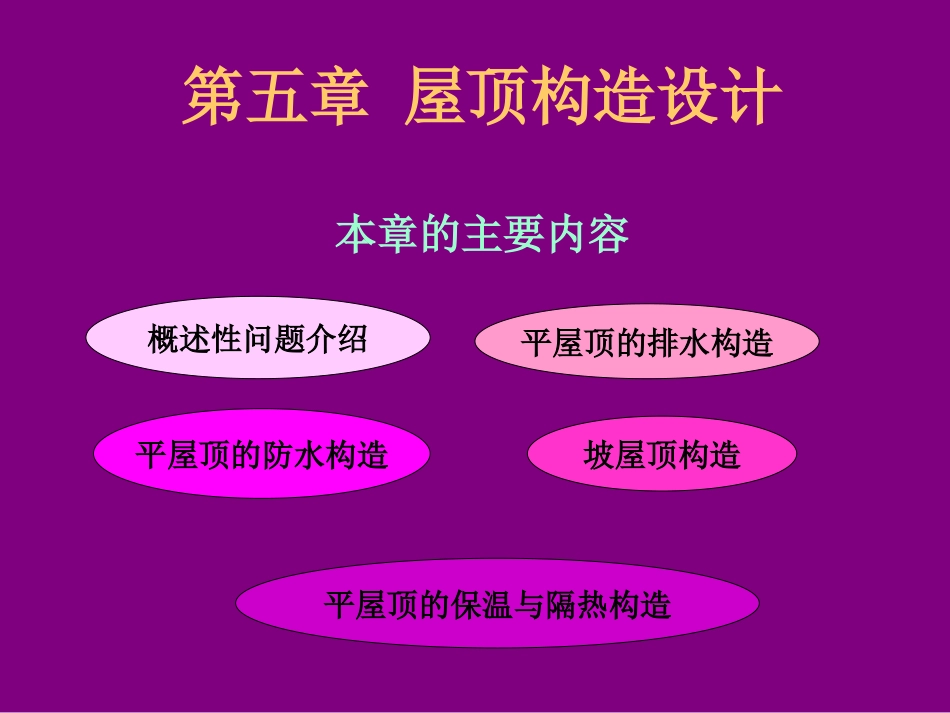

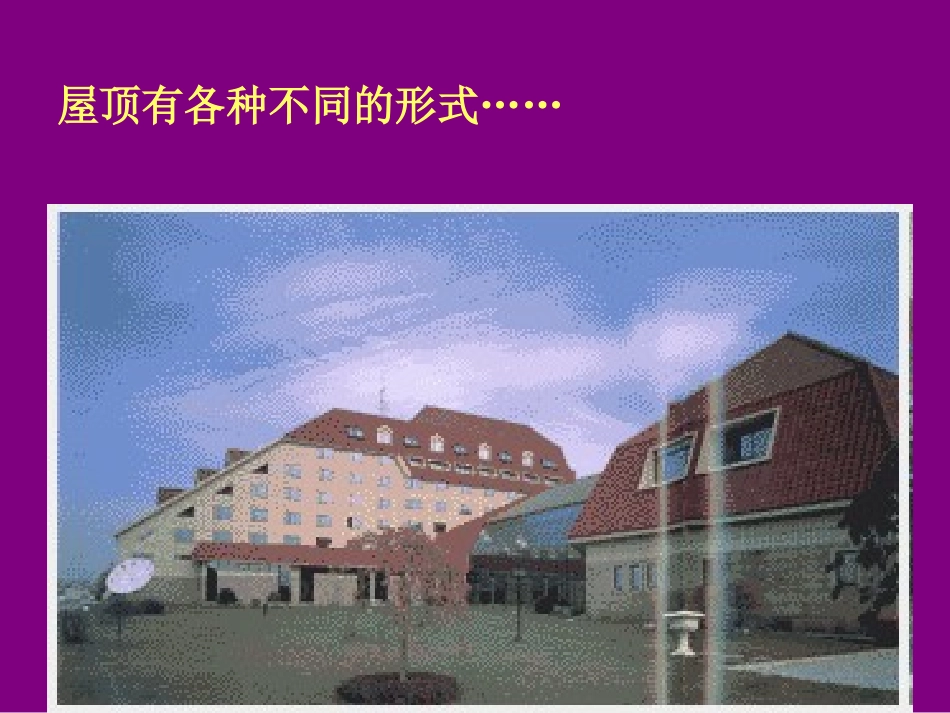

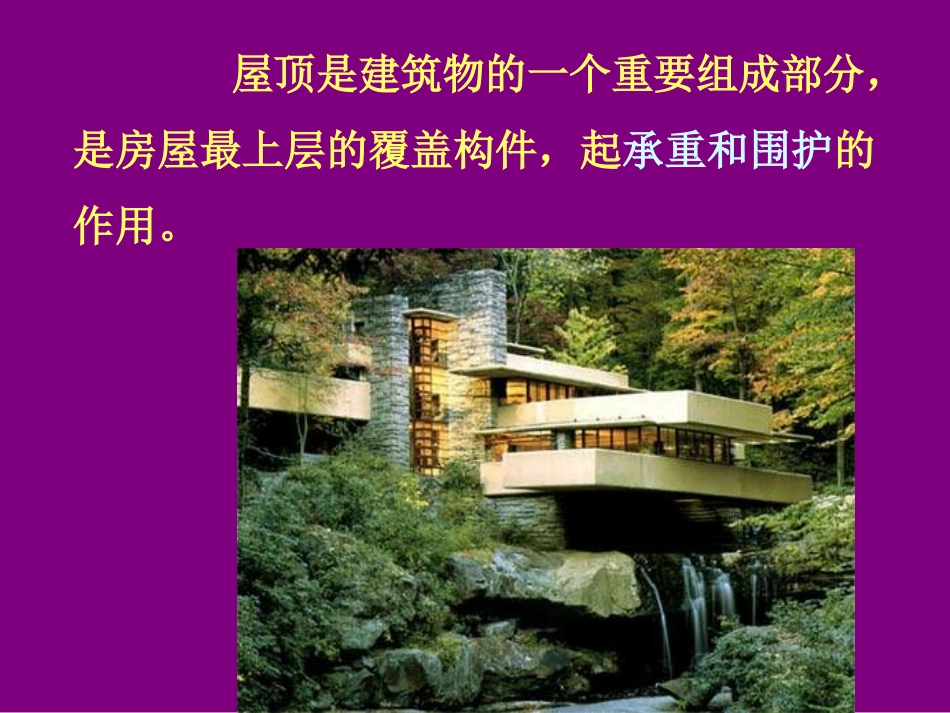

第五章屋顶构造设计本章的主要内容平屋顶的排水构造概述性问题介绍平屋顶的防水构造平屋顶的保温与隔热构造坡屋顶构造屋顶是建筑物的一个重要组成部分，是房屋最上层的覆盖构件，起承重和围护的作用。屋顶有各种不同的形式……屋顶的形式是建筑造型的一个重要因素。很多大型建筑屋顶的造型就是建筑的造型尽管屋顶的形式不同，却总是建筑的一个覆盖构件屋顶暴露在大气中，直接受自然界的影响，起着对建筑的围护作用和承重的作用。围护作用体现在——屋顶抵御大自然风、雨、雪、霜、太阳辐射等自燃因素的侵袭。承重作用是指——承受自重：即自身的重量，也称恒载。承受活动荷载：如：雨雪的荷载、风力的作用、上人活动的人的重量、屋顶花园的荷载等。第一节屋顶概述一.屋顶的类型二.屋顶材料与坡度的关系三.屋顶的组成与各组成作用一.屋顶的类型按外形分类可分为平屋顶——坡度小于5％的屋顶，常用2％～5％坡屋顶——坡度一般大于10％其它屋面平屋顶流水别墅平屋顶是现代建筑常见的屋顶形式平屋顶具有其他形式所没有的好处海阔天空坡屋顶重檐庑殿圆攒尖顶悬山顶硬山顶歇山顶卷棚顶六角攒尖顶四角攒尖顶其他类型的屋顶正在建筑的国家大剧院——水滴状造型二.屋面覆盖材料与坡度的关系：坡屋顶上机平瓦S型瓦钢瓦玻纤瓦钢板瓦压型钢板屋顶材料与坡度的关系屋面覆盖材料与坡度的关系：材料面积越大，坡度越小。反之相反。坡度大时，以排水为主，以堵为辅，故覆盖材料面积可以小些。坡度小时，因排水速度慢了，所以应以堵水为主，故覆盖材料面积应该大些。———这就是导水和堵水的辨证关系坡度的表达方式三.屋顶的组成与各组成作用屋顶主要由面层、承重结构、顶棚三部分组成。屋顶暴露在大气中，直接受自然界的影响，因此要求面层所用材料应有较好围护功能,能抵御大自然风、雨、雪、霜、太阳辐射等的侵袭，并具有一定的耐久性。面层：包括防水层、保温层或隔热层等。保温或隔热层是为保证建筑物具有良好的室内环境而设置的构造层，是轻质、多孔的材料。屋顶常用的防水卷材承重结构：屋顶承重结构用以承受屋顶得全部荷载，为保证建筑物坚固耐久，结构形式的选择应具有足够的强度和刚度。顶棚：顶棚层则根据屋顶形式及使用功能得要求采用直接式顶棚或悬吊式顶棚。构造同楼盖顶棚。例：各类型屋面构造组成：——铺块材非保温上人屋顶——铺块材保温上人屋顶非上人屋顶非上人保温屋顶细石混凝土复合防水（保温）非上人架空隔热保温屋面细石混凝土复合防水（非保温）刚性防水层上的分格缝第二节钢筋砼平屋顶排水构造一、排水坡度的形成方式二、排水组织方式三、组织设计的几个要求四、排水组织设计与表达一.坡度形成方式平屋顶坡度形成方式有材料找坡和结构找坡两种做法。材料找坡结构找坡1.材料找坡材料找坡是指屋面板呈水平搁置，利用轻质材料垫置而构成得一种方法，因而材料找坡又称垫置坡度。常用找坡材料有水泥炉渣，石灰炉渣等，找坡材料最薄处以不小于30mm厚为宜。材料找坡做法可获得室内的水平顶棚面，空间完整，但找坡材料增加了屋面荷载，且多费材料和人工。当屋顶坡度不大或需设保温层时广泛采用材料找坡这种做法.2.结构找坡结构找坡是指将屋面板倾斜搁置在墙体或屋面梁及屋架上的一种做法，因此结构找坡又称搁置坡度。这种做法不需在屋面上另加找坡层，具有构造简单、施工方便、节省人力和材料，减轻屋顶自重的优点，但室内顶棚面是倾斜的，不够美观。因此结构找坡常用于设有吊顶棚或室内美观要求不高的建筑工程中。幻灯片68二、排水方式分为有组织和无组织排水两类无组织排水又称自由落水，是指屋面雨水直接从檐口落自室外地面的一种排水方式。这种做法具有结构简单、造价低廉的优点，但屋面雨水自由落下会溅湿墙面，外墙墙角常被飞溅的雨水侵蚀，影响到外墙得坚固耐久性，并可能影响人行道得交通。无组织排水方式主要适用于少雨地区或一般低层建筑，不宜用于临街建筑和高度较高得建筑。（年降雨量≤900MM，檐高≤10米；年降雨量＞900MM，檐高≤8米；）无组织排水有组织排水是指屋面雨水通过排水系统，有组织地排至室外地面或地下管沟的一种排水方式。这种排水方式具有不妨碍人行...
