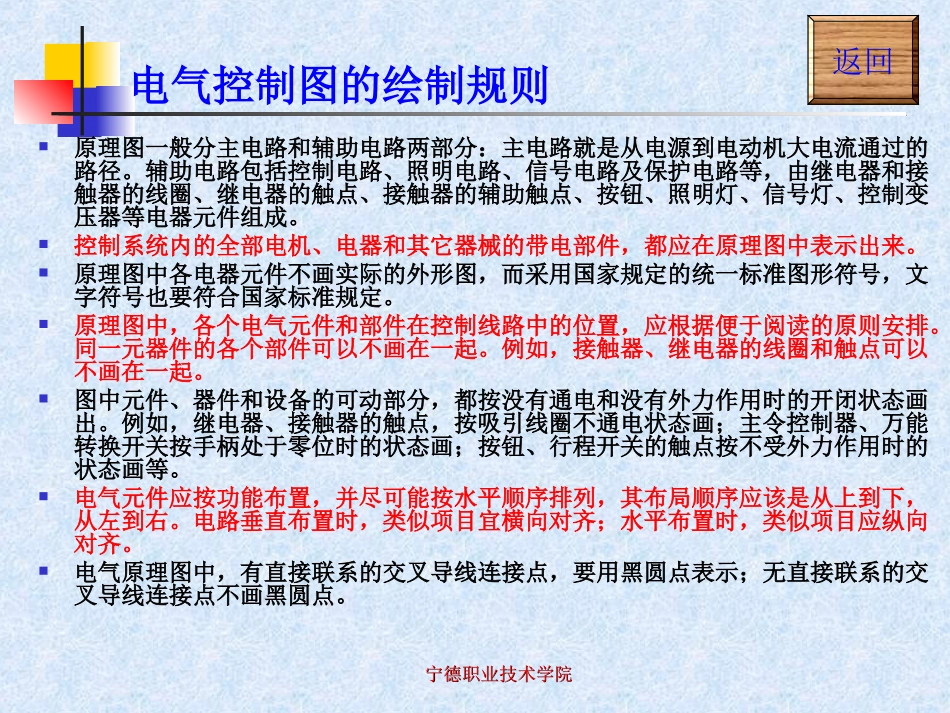

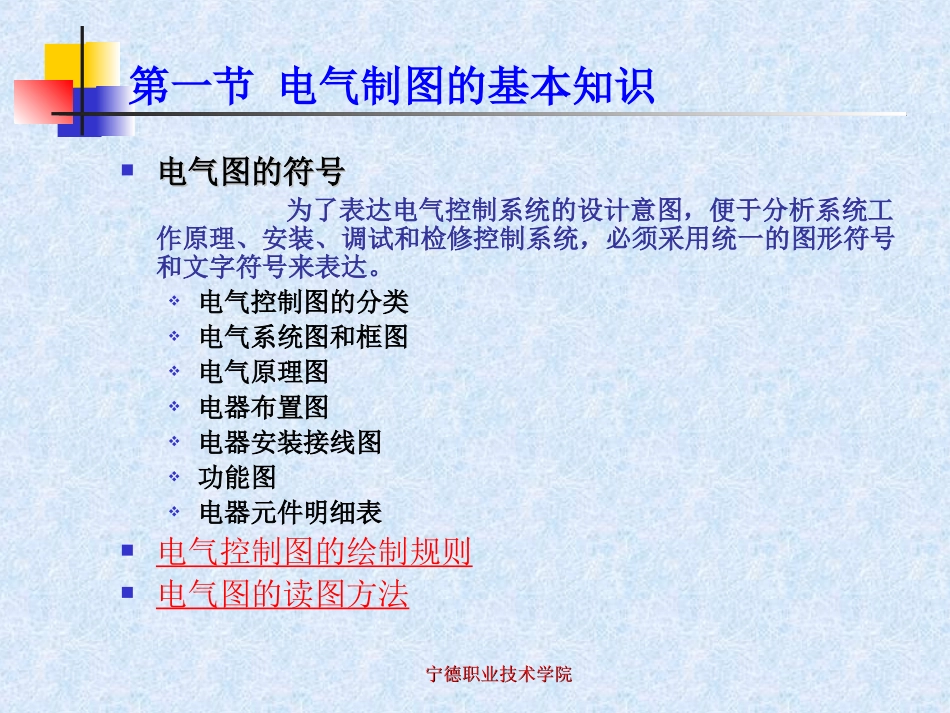

第二章机床控制线路的基本环节电气制图的基本知识三相异步电动机的起动控制三相异步电动机调速和制动控制三相异步电动机的保护控制电气控制线路故障的诊断与维修宁德职业技术学院宁德职业技术学院第一节电气制图的基本知识电气图的符号电气图的符号为了表达电气控制系统的设计意图，便于分析系统工作原理、安装、调试和检修控制系统，必须采用统一的图形符号和文字符号来表达。电气控制图的分类电气系统图和框图电气原理图电器布置图电器安装接线图功能图电器元件明细表电气控制图的绘制规则电气图的读图方法宁德职业技术学院宁德职业技术学院电气控制图的绘制规则原理图一般分主电路和辅助电路两部分：主电路就是从电源到电动机大电流通过的路径。辅助电路包括控制电路、照明电路、信号电路及保护电路等，由继电器和接触器的线圈、继电器的触点、接触器的辅助触点、按钮、照明灯、信号灯、控制变压器等电器元件组成。控制系统内的全部电机、电器和其它器械的带电部件，都应在原理图中表示出来。原理图中各电器元件不画实际的外形图，而采用国家规定的统一标准图形符号，文字符号也要符合国家标准规定。原理图中，各个电气元件和部件在控制线路中的位置，应根据便于阅读的原则安排。同一元器件的各个部件可以不画在一起。例如，接触器、继电器的线圈和触点可以不画在一起。图中元件、器件和设备的可动部分，都按没有通电和没有外力作用时的开闭状态画出。例如，继电器、接触器的触点，按吸引线圈不通电状态画；主令控制器、万能转换开关按手柄处于零位时的状态画；按钮、行程开关的触点按不受外力作用时的状态画等。电气元件应按功能布置，并尽可能按水平顺序排列，其布局顺序应该是从上到下，从左到右。电路垂直布置时，类似项目宜横向对齐；水平布置时，类似项目应纵向对齐。电气原理图中，有直接联系的交叉导线连接点，要用黑圆点表示；无直接联系的交叉导线连接点不画黑圆点。返回宁德职业技术学院宁德职业技术学院电气图的读图方法主电路分析控制电路分析辅助电路分析联锁和保护环节分析总体检查返回电气图常用的电气图有系统图、框图、电路图、位置图、接线图等。宁德职业技术学院宁德职业技术学院CW6132型车床电路图宁德职业技术学院宁德职业技术学院CW6132型车床电器位置图宁德职业技术学院宁德职业技术学院CW6132型车床电气互连接线图宁德职业技术学院宁德职业技术学院第二节三相笼型异步电动机全压起动控制电路起动方式有直接起动与降压起动两种。可根据电动机起动频繁程度、供电变压器容量大小来决定允许直接起动电功机的容量，对于起动频繁，允许直接起动电动机容量不大于变压器容量的20％；对于不经常起动者，直接起动电动机容量不大于变压器容量的30％。通常容量小于11kw的笼型电动机可采用直接起动。直接起动直接起动：：11、、开关控制电路22、、接触器控制电路宁德职业技术学院宁德职业技术学院一、单向旋转控制电路（一）开关控制电路适用于不频繁起动的小容量电动机，但不能实现远距离控制和自动控制。也不能实现零压、欠压和过载保护。返回宁德职业技术学院宁德职业技术学院（二）接触器控制电路工作原理起动时，合上QS，引入三相电源。按下SB2，交流接触器KM线圈得电，主触头闭合，电动机接通电源直接起动。同时接触器自锁触头KM闭合，实现自锁。停车时，按下停止按钮SB1将控制电路断开即可。此时，KM线圈失电，KM的所有触头复位，KM常开主触头打开，三相电源断开，电动机停止运转。松开SB1后，SB1虽能复位，但接触器线圈已不能再依靠自锁触头通电。特点熔断器FU作为电路短路保护热继电器FR具有过载保护作用。零压（失压）与欠压保护。宁德职业技术学院宁德职业技术学院接触器控制电路返回宁德职业技术学院宁德职业技术学院二、三相异步电动机的典型控制点动控制连续控制点动、连续控制正、反转控制自动往返控制顺序控制多地控制返回宁德职业技术学院宁德职业技术学院B'C'KMSB动作原理触头（KM）打开按钮松开线圈（KM）断电电机停转触头（KM）闭合按下按钮（SB）线圈（KM）通电...
