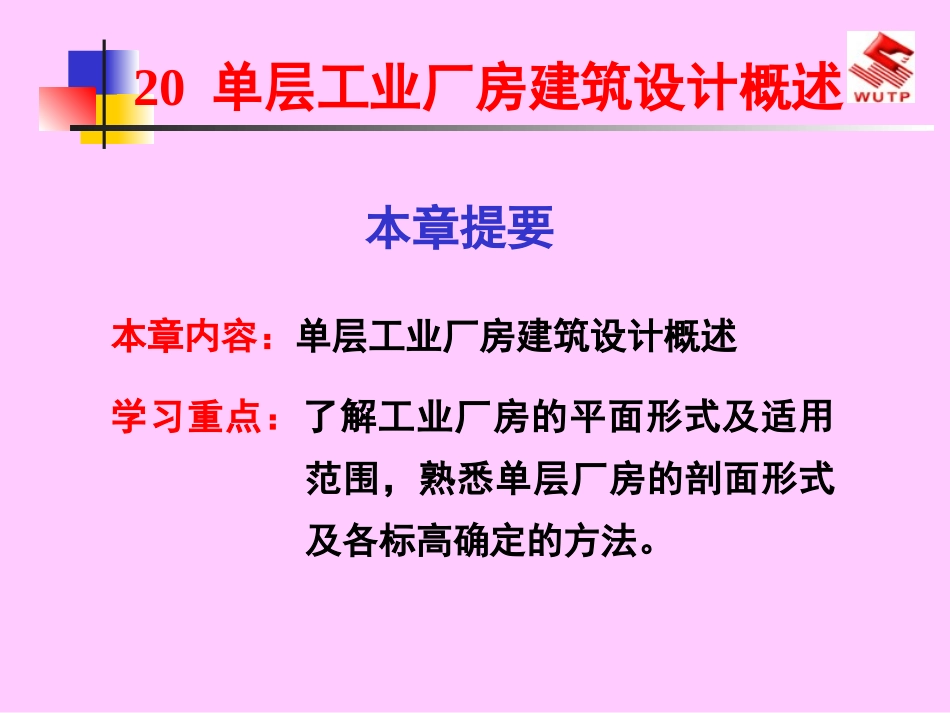

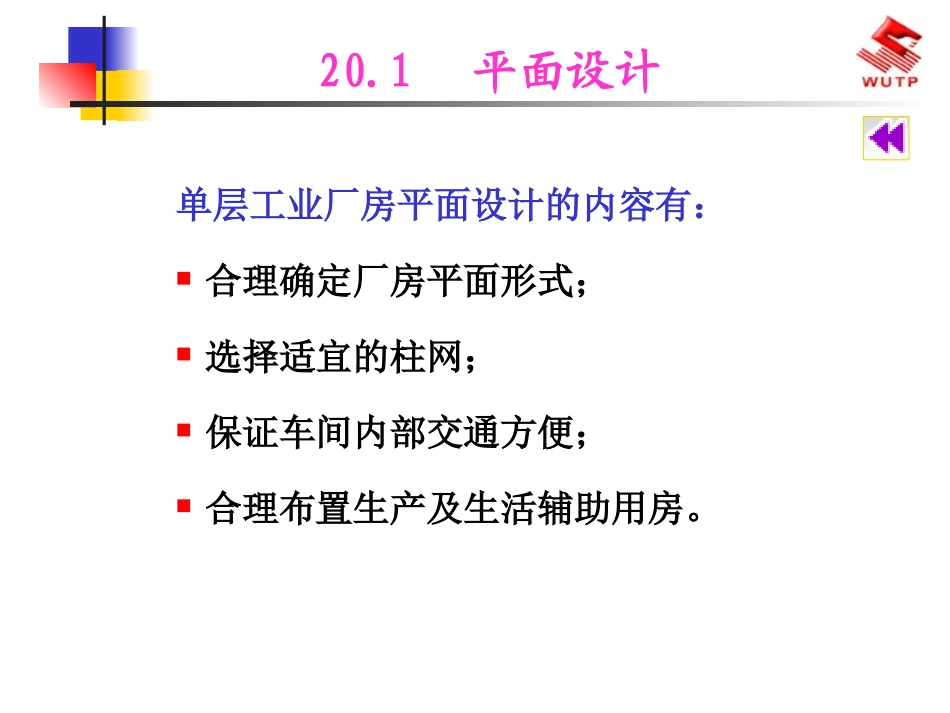

20单层工业厂房建筑设计概述本章内容：单层工业厂房建筑设计概述学习重点：了解工业厂房的平面形式及适用范围，熟悉单层厂房的剖面形式及各标高确定的方法。本章提要本章内容20.1平面设计20.2剖面与立面设计单层工业厂房平面设计的内容有：合理确定厂房平面形式；选择适宜的柱网；保证车间内部交通方便；合理布置生产及生活辅助用房。20.1平面设计不同产品的车间，有不同的生产工艺流程(图20.1)。工艺师根据此图对建筑设计师提交生产工艺平面图(图20.2)，建筑设计师再根据此图的要求进行建筑设计(图20.3)。所以，生产工艺决定着厂房的建筑平面。20.1.1生产工艺与厂房平面设计的关系常见的平面形式有矩形、方形、L形、T形、Π形和山形(图20.4)。(1)矩形平面构件类型少，工段之间交通联系方便，管线简短，节约用地，节省外墙面积及门窗。(2)方形平面除具备矩形平面的特点外，可节约围护结构周长约25%(图20.5)，通用性强，有利于抗震，应用较多。20.1.2平面形式与特点(3)L形、T形、Π形或山形平面当生产工艺要求设置垂直跨、热加工车间或需进行某种隔离的车间，可采用L形、T形、Π形或山形平面。其特点是通风、排气、散热、除尘效果好，但纵横跨交接处的结构构造复杂，抗震性差，外墙及管线较长，造价较高。(1)生产设备的大小及布置方式(图20.6)(2)车间内部通道的宽度一般情况下，通道宽度可参照图20.7选择。此外，通道宽度还应考虑车间的生产性质、人流量等因素。(3)柱网尺寸应符合《厂房建筑模数协调标准》(4)厂房的通用性、灵活性和经济合理性(图20.8、图20.9)。20.1.3柱网选择采用扩大柱网可提高厂房的通用性和灵活性，更有效地利用生产面积，达到合理的经济效益。其承重方案有：①带托架梁方案(图20.10)。②不带托架梁方案生活间：用以满足工人生产卫生和生活需要而设置的专用房间。20.1.4生活间设计(1)生产卫生用室，有浴室、存衣室、盥洗室、洗衣房。(2)生活用房有休息室、食堂、厕所。(3)妇幼卫生用室(女工卫生室、乳儿托儿所)和医疗卫生机构。车间需要设哪些生活用房，主要应根据车间的生产卫生特征和要求、规模以及地区气候条件等因素决定(表20.1)。20.1.4.1生活间的组成(1)生活用房的类型、面积、卫生器具应按照《工业企业设计卫生标准》(TJ36—79)执行，并符合“有利生产，方便生活”的要求。(2)浴室、盥洗室、厕所的设计均按车间最大班工人总数的93%计算。(3)结合工厂总平面图及车间平面合理选择生活间位置，应尽量布置在工人上下班的出入口处。(4)生活间应有良好的朝向、采光和通风。20.1.4.2生活间设计要点(5)生活间设于地下室时，须有排水、防潮、采光、通风措施。(6)餐厅入口不应直接开向有污染的车间。保健站宜设于底层。(7)尽可能将几个车间的生活间合并，以节省用地和投资。生活间的布置方式有三种(图20.11)。20.1.4.3生活间的布置方式(1)毗连式①特点毗连纵墙的生活间影响车间的采光和通风，车间内各有害因素对生活间有影响(图20.12)。为了改变这些缺点，实践中常采用与厂房纵墙脱开，用楼梯间与车间联系，或生活间端部与车间联系(图20.13)。②平面形式毗连式生活间平面多采用单面走廊，房间开间为3.3m、3.6m、3.9m，进深常为6m、6.6m，走廊宽度为2.1m、2.4m、3m。③变形缝的设置毗连式生活间的荷载悬殊大，在连接处应设沉降缝，地震设防烈度为6～9度时还应设防震缝。设置方案按生活间高于或低于厂房分两种：墙下基础有两种情况：一、条形基础。二、柱式基础。(图20.14(a))当生活间低于厂房时，毗连墙按厂房处理，沉降缝设在生活间一侧。用车间柱基础上设置的基础梁支承毗连墙(图20.14(b))。楼板、屋面板构造处理有两种方法：一、走廊部分的楼板梁及屋面梁采用悬臂结构。二、走廊部分采用简支结构(图20.15)(2)独立式距车间一定距离单独建造生活间。其特点是平面布置灵活，可获得良好的通风与采光，与车间互不干扰，易与环境结合，可创造较好的厂区环境。缺点是造价较高，与车间联系不便，占地多。(3)内部式在生产状况允许的条件下，利用车间内部的空闲位置布置生活间。它具有使用方便、经济、节省面积的优点，但只能将部分生活间布置...
