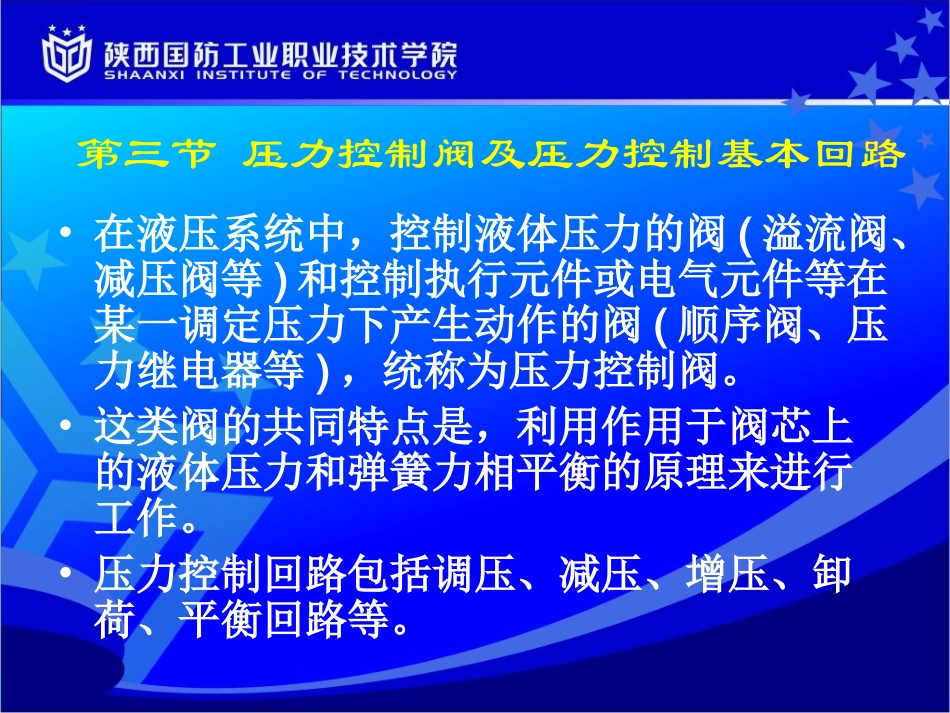

第三节压力控制阀及压力控制基本回路•在液压系统中，控制液体压力的阀(溢流阀、减压阀等)和控制执行元件或电气元件等在某一调定压力下产生动作的阀(顺序阀、压力继电器等)，统称为压力控制阀。•这类阀的共同特点是，利用作用于阀芯上的液体压力和弹簧力相平衡的原理来进行工作。•压力控制回路包括调压、减压、增压、卸荷、平衡回路等。一、溢流阀及调压回路一、溢流阀及调压回路根据结构不同，溢流阀可分为直动型和先导型两类。图6.7锥阀式直动型溢流阀溢流阀的符号直动型溢流阀结构简单，灵敏度高，但因压力直接与调压弹簧力平衡，不适于在高压、大流量下工作。锥阀芯与面测压调压手柄调压弹簧直动式溢流阀直动型溢流阀与符号的对应关系溢流阀的符号阀口阀口测压面测压孔直动型溢流阀与符号的对应关系溢流阀的符号测压孔阀口阀口测压面先导型溢流阀先导型溢流阀的主要特点：由主阀芯负责控制系统的压力，先导级负责向主阀提供指令力，作用在主阀芯上的主油路液压力与先导级所输出的“指令压力”相平衡。（1）三节同芯先导型溢流阀阀口处同芯活塞处同芯导向处同芯出油口P2进油口P1主阀芯主阀口导阀芯先导级固定节流孔调压手柄调压弹簧主阀弹簧YF型先导式溢流阀主级测压面主级指令阀口黑三角代表先导型液压控制先导控制先导控制直动型压力控制中，由力比较器直接驱动主控制阀芯，驱动力远小于弹簧力，因此驱动能力十分有限。这种控制方式导致主阀芯不能做得太大，不适合用于高压大流量系统中。所谓先导型压力控制，是指控制系统中有大、小两个阀芯，小阀芯为先导阀芯，大阀芯为主阀芯，并相应形成先导级和主级两个压力调节回路。在高压大流量系统中一般应采用先导控制。电磁溢流阀电磁溢流阀是电磁换向阀与先导式溢流阀的组合，用于系统的多级压力控制或卸荷。电磁阀部分先导式溢流阀部分电磁溢流阀原理图电磁阀通电卸压先导式溢流阀部分PT符号溢流阀静态特性与动态持性静态特性是指阀在稳态工况时的特性，主要包括溢流阀在稳定工作状态下的压力-流量特性、启闭特性、卸荷特性及压力稳定性等。（1）静态特性p溢流阀期望压力P指溢流阀压力随流量变化曲线p引起的压力波动溢流阀流量变化因开启和闭合时，阀芯摩擦力方向不同，导致开启曲线与闭合曲线不重合要求P开>85%Pn②先导式溢流阀的启闭特性优于直动式溢流阀。也就是说，先导式溢流阀的调压偏差比直动式溢流阀的调压偏差小，调压精度更高。先导式溢流阀的启闭特性比直动式溢流阀更好①对同一个溢流阀.其开启特性总是优于闭合特性。这主要是由于在开启和闭合两种运动过程中，摩擦力的作用方向相反所致。溢流阀的动态特性是指流量阶跃时的压力响应特性，如图6.14。其衡量指标主要有压力超调量、响应时间等。（2）动态特性p溢流阀压力超调量响应时间t1过渡过程时间t2顺序阀顺序阀顺序阀的作用是利用油液压力作为控制信号，控制油路通断。顺序阀也有直动型和先导型之分，根据控制压力来源不同，它还有内控式和外控式之分。通过改变控制方式、泄油方式以及二次油路的连接方式，顺序阀还可用作背压阀、卸荷阀和平衡阀等。顺序阀的特征是：阀的出口一般接负载（串联），调压弹簧腔有外接泄油口，采用进口测压，不工作时阀口常开。图6.20直动型顺序阀直动式顺序阀是作用在阀芯上的主油路液压力与调压弹簧力直接相平衡的顺序阀。顺序阀的符号调压手柄测压柱塞阀芯泄油口泄油口测压孔测压孔调压弹簧调压弹簧进油口进油口出油口出油口顺序阀的符号直动型顺序阀与符号的对应关系阀口关小于当阀口开大于当顺序阀属于开关阀指指FApFAp11阀口测压孔测压孔测压面测压面泄油口泄油口进油口进油口出油口出油口直动型顺序阀与直动式溢流阀的比较顺序阀在油路中相当于一个以油液压力作为信号来控制油路通断的液压开关。它与溢流阀的工作原理基本相同，主要差别为：①出口接负载；②动作时阀口不是微开而是全开；③有外泄口。阀口常闭弹簧指令力指向阀口关闭进油口测压进油口测压阀口常闭弹簧指令力指向阀口关闭内泄外泄出口压力较高出口回油箱顺序阀溢流阀泄油口L泄油口L出油口P2出油口P2进油口P1先导式顺序阀原理图主级测压面开关指令半...
