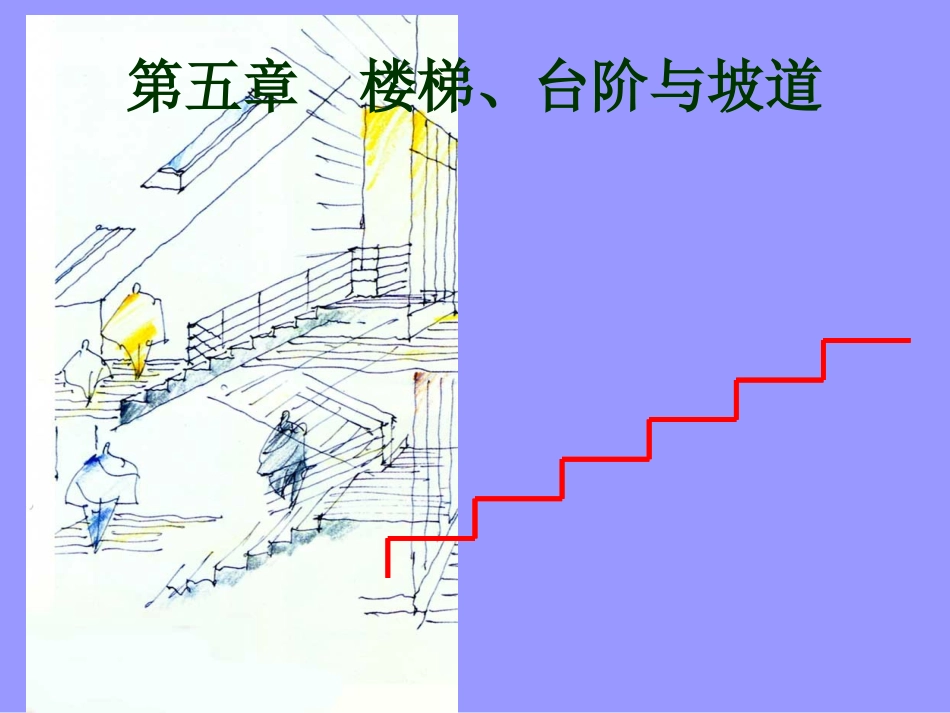

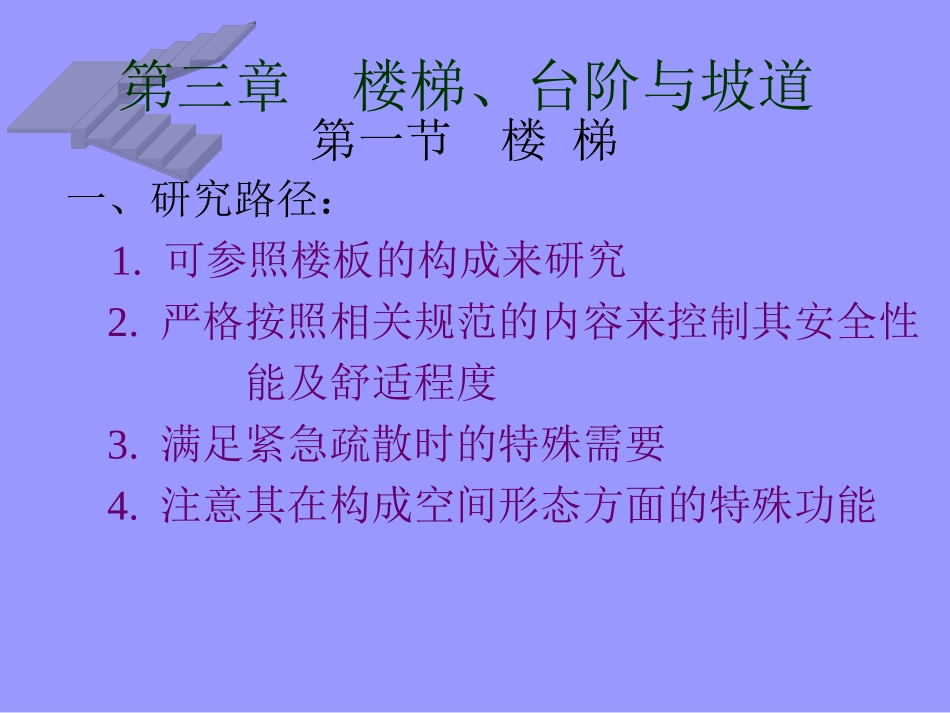

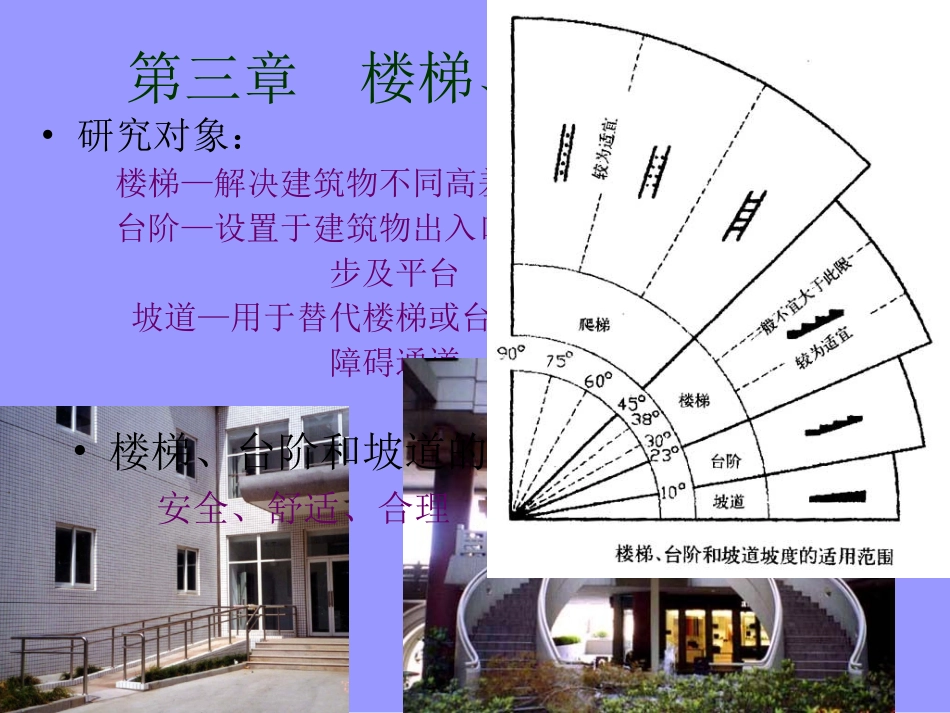

第五章楼梯、台阶与坡道第三章楼梯、台阶与坡道•研究对象：楼梯—解决建筑物不同高差平面之间的垂直交通台阶—设置于建筑物出入口或关联部分之间的踏步及平台坡道—用于替代楼梯或台阶的踏步高差，形成无障碍通道•楼梯、台阶和坡道的坡度选择：安全、舒适、合理第三章楼梯、台阶与坡道第一节楼梯一、研究路径：1.可参照楼板的构成来研究2.严格按照相关规范的内容来控制其安全性能及舒适程度3.满足紧急疏散时的特殊需要4.注意其在构成空间形态方面的特殊功能第三章楼梯、台阶与坡道第一节楼梯二、楼梯的构成：（一）、楼梯的平面构成按垂直交通的组织，表现为梯段之间的转折关系楼梯分类举例第三章楼梯、台阶与坡道第一节楼梯二、楼梯的构成：（二）、楼梯的支承状况1.简支在梯段两端设平台梁作为支座，平台梁再通过其自身的支座将荷载依次传递下去；如果平台梁的支座不提供可能令其设在该处，则可将梯段与平台作为同一段构件来处理第三章楼梯、台阶与坡道第一节楼梯二、楼梯的构成：（二）、楼梯的支承状况2.悬挑在楼梯的一端或一侧设支座，将楼梯作为悬挑的构件处理，可以取得轻盈的视觉效果，且可以释放出某些垂直承重构件所占据的空间，有利于交通的组织第三章楼梯、台阶与坡道第一节楼梯二、楼梯的构成：（二）、楼梯的支承状况3.悬挂由上部的构件（如梁等）通过栏杆等拉杆分段悬挂楼梯梯段，也可取得轻盈的视觉效果第三章楼梯、台阶与坡道第一节楼梯二、楼梯的构成：（三）、楼梯梯段的构成1.板式梯段●将梯段作为带锯齿的平板，斜搁在平台梁上，再由支座将荷载依次传递下去；●钢砼梯段的主筋沿长方向配置第三章楼梯、台阶与坡道第一节楼梯二、楼梯的构成：（三）、楼梯梯段的构成2.梁式梯段●在相邻的平台梁之间先设置斜梁（梯段梁）踏步板的荷载通过梯段梁传给平台梁；●梯段梁可分设在梯段的两侧、中间和一侧；●梯段梁可做成明步和暗步●钢砼梯段梁的主筋沿长方向配置；钢砼踏步板的主筋沿踏面的长方向配置第三章楼梯、台阶与坡道第一节楼梯三、楼梯的施工工艺：（一）、大、中型构件装配●将整个梯段作为一个构件或沿其跨度方向分成若干条，在工厂预制后到现场装配●因上下行梯段需在与平台交接处在同一高度进入支座，故应注意装配对楼梯平面布置的影响第三章楼梯、台阶与坡道第一节楼梯三、楼梯的施工工艺：（二）、小型构件装配●将梯段分为梯段梁及踏步板分别预制安装，或梯段梁随建筑物整体工艺施工完成后再行安装踏步板●装配式的踏步板有一字形、三角形、L形等多种形式●除了钢砼预制小构件外，多种材料混合使用的装配式楼梯梯段使用非常广泛螺旋楼梯装配方式第三章楼梯、台阶与坡道第一节楼梯四、楼梯对整个房屋构造的影响：●在楼梯处楼板断开，形成房屋刚度的薄弱环节，因此在设楼梯处应加强构造处理●楼梯的半平台经常靠近建筑外墙，开窗有时需作特殊处理第三章楼梯、台阶与坡道第一节楼梯五、楼梯设计：●决定层间梯段段数及其平面转折关系●参照相关规范规定计算踏步的踢面和踏面尺寸，注意建筑层高有变化时，不同的梯段间踏步的踢面高度可略有不同，但差别不能太大，否则会影响其安全使用●注意楼梯平面图和剖面图表达的一致性：设某梯段有n级踏步，在平面上应有n条线段表示n个高差，其间应有(n-1)个空格第三章楼梯、台阶与坡道第一节楼梯五、楼梯设计：1.公共楼梯设计的一般规定●每段梯段的步数不超过18级，不少于3级；●梯级的踢面高度原则上不超过180，作为疏散楼梯时不同类型建筑的楼梯规范规定要求限制踏步的尺度。如住宅不超过175x260，商业建筑不超过160x280，等等踢面高（h）和踏面宽（b）的经验公式：b+2h=600～620第三章楼梯、台阶与坡道第一节楼梯五、楼梯设计：1.公共楼梯设计的一般规定（续）●楼梯的梯段宽（净宽，指墙边到扶手中心线的距离）按550+(0～150)为一股人流；不同建筑类型的建筑按楼梯的使用性质需要不同的梯段宽，但都不应少于2股人流●楼梯的平台深度（净宽）不应小于其梯段的宽度；在有门开启的出口处和有结构构件突出处，楼梯平台应适当放宽第三章楼梯、台阶与坡道第一节楼梯五、楼梯设计：1.公共楼梯设计的一般规定（续...
