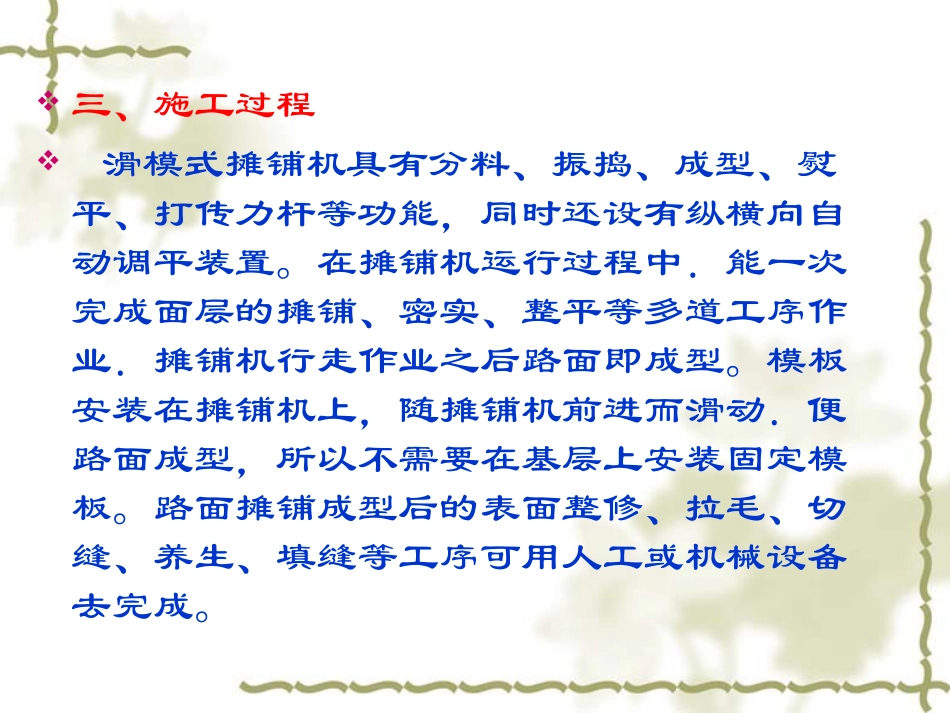

第十章水泥混凝摊铺机械第一节概述一、功用将符合工程技术规范要求和水泥摊铺机技术要求的水泥混凝土均匀地摊铺在已修整好的基层上，经振实抹平等连续作业程序，铺筑成符合设计要求的水泥混凝土面层的设备。二、分类轨道式（定模式）、履带式（滑模式）三、施工过程滑模式摊铺机具有分料、振捣、成型、熨平、打传力杆等功能，同时还设有纵横向自动调平装置。在摊铺机运行过程中．能一次完成面层的摊铺、密实、整平等多道工序作业．摊铺机行走作业之后路面即成型。模板安装在摊铺机上，随摊铺机前进而滑动．便路面成型，所以不需要在基层上安装固定模板。路面摊铺成型后的表面整修、拉毛、切缝、养生、填缝等工序可用人工或机械设备去完成。1．轨道式水泥摊铺机特点：在预先铺设的钢轨、模板上行走和施工作业的。基本类型：⑴布料机、振实装置、抹平装置等作业机构集于一体，摊铺作业一次成形。⑵把布料、振实、抹平等作业机构分别置于两台或两台以上的机械上，分别完成施工作业。⑶采用框形桁架结构机架的水泥摊铺机，它可以进行大宽度摊铺(最大摊铺宽度可达42.7m)。优点：结构简单、制造成本低、可靠性好、操作简单、维修方便、对水泥混凝土的要求较低。缺点：其摊铺作业是靠固定轨道和模板来完成的，需要大量的钢轨和钢板，操作人员劳动强度大，自动化程度、施工速度和质量较低。主要用途：适用于普通公路、城市道路、停机坪、广场等水泥面层的铺筑。2．滑模式水泥摊铺机行走特点：在铺筑好的基层上，靠行走装置和滑动模板直接行走来完成水泥混凝土面层摊铺作业的。分类：按行走履带的数目：四履带式、三履带式和两履带式等。按摊铺工序：内部振动器在布料器之下。内部振动器在布料器之后。按自动调平系统：电液自动调平式、机液自动调平式；按内部振动器型式：电动振动式、液压振动式。优点：自动化程度高．可实现自动找平、自动转向、自动提速等自动控制。可一次成形完成各道施上工序。缺点：结构较复杂、对操作人员技术水平和水泥混凝土质量要求较高。主要用途：高等级公路水泥路面工程施工，也可用城市道路、机场跑道等水泥面层工程施工三、施工过程1)螺旋布料器将自卸汽车或水泥搅拌运输车卸在路基上的水泥混凝土横向均匀地摊铺开。2)由一级进料计量装置刮平板初步刮平水泥混凝土铺层表面，将多余的水泥混凝土往前搬移。3)用内部振捣器对水泥混凝土铺层进行初步振实、捣固。4)用外部振捣器对水泥混凝土铺层再次振实，并将外露的大粒径骨料强制压人铺层内。5)由二级进料计量器进料控制板(在成形盘前)再次刮平铺层．并控制进入成形盘的水泥混凝土的数量。6)用成形盘对捣实后的水泥混凝土铺层进行挤压成形。7)利用定形盘对铺层进行平整、定形和修边。第二节总体结构一、组成机架、动力装置及传动系统、控制系统、行走系统、转向系统、调平系统、工作装置和附属装置。机架是承载水泥摊铺机各种装置的框架结构，由主机架和吊架组成。主机架主要由两根大梁、一根边梁、一根支撑纵梁、一根托梁、两根伸缩梁、两根伸缩套、两根支撑横粱等组合而成。机架的宽度可在一定范围内通过前后水平设置的液压油缸来调整，为了满足不同的施工要求，获得较大幅度的宽度调整，机架还可以机械加长。在机架下部的左、中、右部位各设两根吊架。二、整体结构1-机架；2-喷水装置；3-支腿；4-油箱；5-发动机；6-平台；7-伸缩机架；8-传感器；9-传感器；10-转向装置；11-履带行走装置；12-布料器；13-操作台滑模式水泥摊铺机的发动机、传动系统、工作装置和操纵控制系统等都安装在机架上，并通过机架支撑在行走机构上，以完成行走和摊铺作业。SF350型水泥摊铺机的发动机安装在机架的中后部，控制台安装在机架的中前部，在发动机和控制台之间有过道平台，用于操作人员左右通行。分动变速箱安装在发动机的后面，其外壳与发动机飞轮壳连接。在发动机的后面安装有四个液压泵，其中一个为三联泵。摊铺机的四套独立的行走履带和支腿，分别安装于机架的四个角上。连接臂的一端与支腿筒焊接，另一端与机架铰接。连接臂带动支腿绕销轴相对机架水平转动，并可以按需要来调整支腿和机架的相对位置。...
