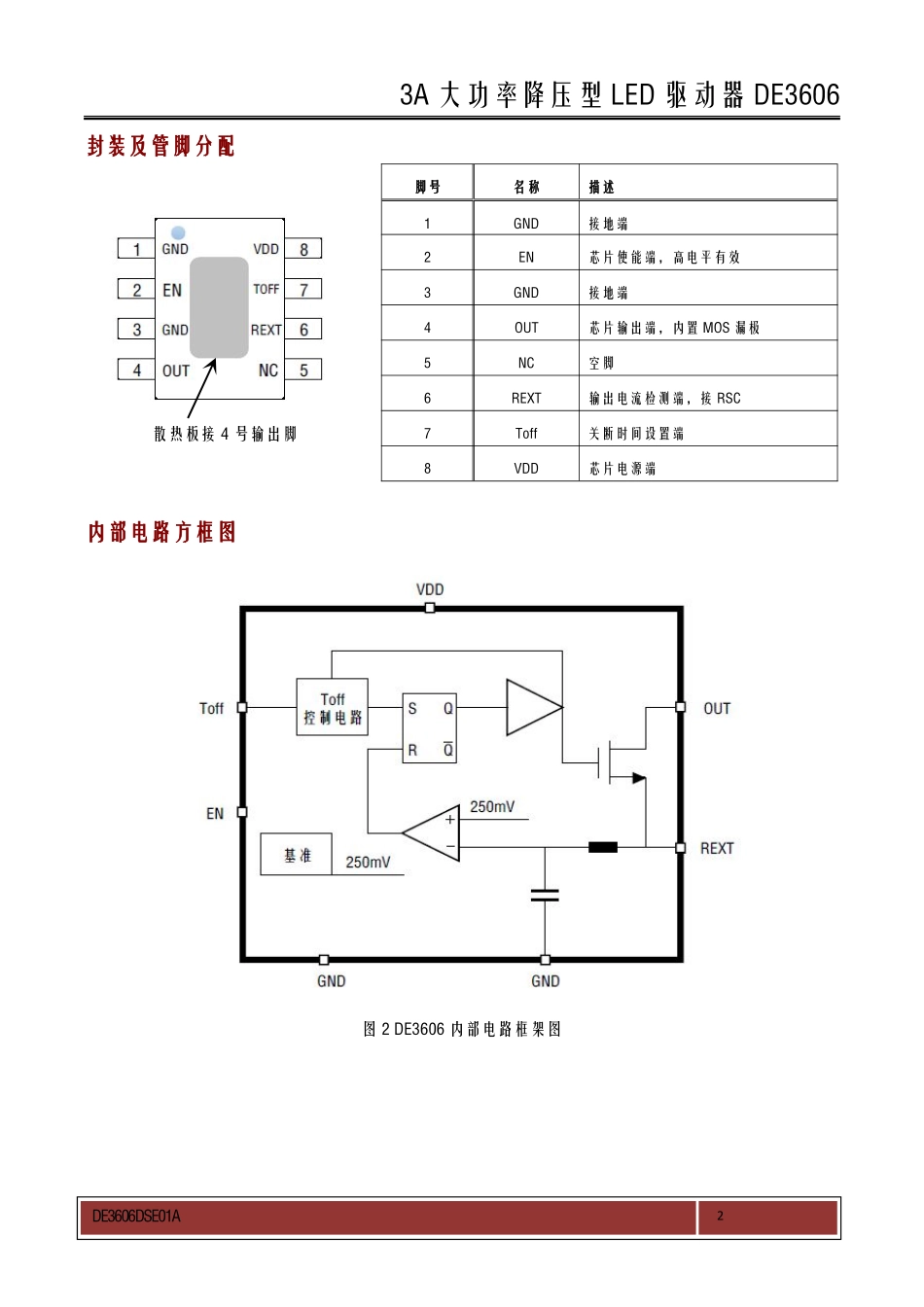

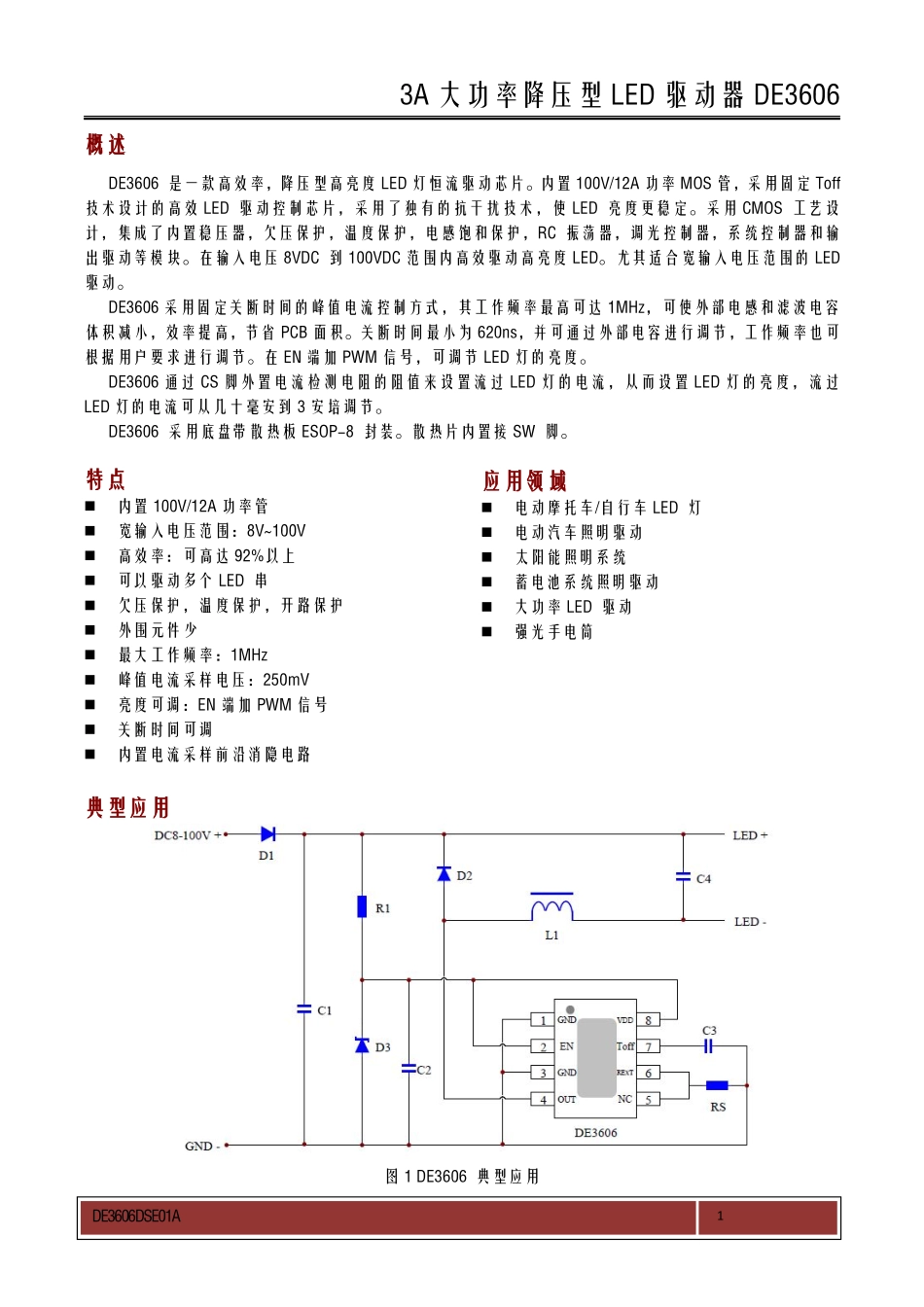

3A大功率降压型LED驱动器DE3606DE3606DSE01A1概述DE3606是一款高效率，降压型高亮度LED灯恒流驱动芯片。内置100V/12A功率MOS管，采用固定Toff技术设计的高效LED驱动控制芯片，采用了独有的抗干扰技术，使LED亮度更稳定。采用CMOS工艺设计，集成了内置稳压器，欠压保护，温度保护，电感饱和保护，RC振荡器，调光控制器，系统控制器和输出驱动等模块。在输入电压8VDC到100VDC范围内高效驱动高亮度LED。尤其适合宽输入电压范围的LED驱动。DE3606采用固定关断时间的峰值电流控制方式，其工作频率最高可达1MHz，可使外部电感和滤波电容体积减小，效率提高，节省PCB面积。关断时间最小为620ns，并可通过外部电容进行调节，工作频率也可根据用户要求进行调节。在EN端加PWM信号，可调节LED灯的亮度。DE3606通过CS脚外置电流检测电阻的阻值来设置流过LED灯的电流，从而设置LED灯的亮度，流过LED灯的电流可从几十毫安到3安培调节。DE3606采用底盘带散热板ESOP-8封装。散热片内置接SW脚。特点内置100V/12A功率管宽输入电压范围：8V~100V高效率：可高达92%以上可以驱动多个LED串欠压保护，温度保护，开路保护外围元件少最大工作频率：1MHz峰值电流采样电压：250mV亮度可调：EN端加PWM信号关断时间可调内置电流采样前沿消隐电路典型应用图1DE3606典型应用应用领域电动摩托车/自行车LED灯电动汽车照明驱动太阳能照明系统蓄电池系统照明驱动大功率LED驱动强光手电筒3A大功率降压型LED驱动器DE3606DE3606DSE01A2封装及管脚分配图2DE3606内部电路框架图脚号名称描述1GND接地端2EN芯片使能端，高电平有效3GND接地端4OUT芯片输出端，内置MOS漏极5NC空脚6REXT输出电流检测端，接RSC7Toff关断时间设置端8VDD芯片电源端散热板接4号输出脚内部电路方框图3A大功率降压型LED驱动器DE3606DE3606DSE01A3极限参数（注1）参数符号描述最小值最大值单位VSW_MAXSW脚最大电压100V电压VDD_MAXVDD最大电压7VVMIN_MAXGNDP、EN、CS和TOFF脚电压-0.3VDD+0.3V最大功耗PSOP-8SOP-8最大功耗0.8W温度TJ结温范围-20125oCTA工作温度-2085oCTSTG存储温度-40125oCTSD焊接温度范围（时间少于30秒）240oCESDVESD静电耐压值（人体模型）2000V注1：超过上表中规定的极限参数会导致器件永久性损坏。而工作在以上极限条件下可能会影响器件的可靠性。推荐工作条件（注2）参数符号最小值典型值最大值单位输入电压VIN90V芯片电源电压VDD4.555.5V系统工作频率FOP1000KHz调光频率FPWM2501000Hz注2：推荐工作范围是指在该范围内，器件功能正常，但并不完全保证满足个别性能指标。3A大功率降压型LED驱动器DE3606DE3606DSE01A4电气特性（除非特别说明，VDD=5V，TA=25oC）参数符号测试条件最小值典型值最大值单位电源电压最大输入电压VDD_MAX56V欠压保护电压VDD_UVLOVDD上升2.5V电源电流工作电流IOPFOP=200KHz1.3mA待机输入电流IINQ无负载,EN为低电平160uA电流采样电流检测阈值VCS_TH240250260mV芯片关断延迟TD61ns开关频率最大工作频率FMAX1000KHz关断时间最小关断时间TOFF_MINTOFF脚无外接电容620ns内置功率MOS管最大漏源电压VDS_MAX100V导通内阻RDS(ON)VGS=4.5V,ID=8A0.120ΩMOS管导通阈值VTH12.5VEN使能端输入EN端输入高电平0.4*VOUTVEN端输入低电平0.2V3A大功率降压型LED驱动器DE3606DE3606DSE01A5典型参数曲线（除非特别说明，VIN=5V，TA=25oC）3A大功率降压型LED驱动器DE3606DE3606DSE01A6实际应用电路图38-100V输入无调光大功率输出应用图412-100V输入18W输出电路布局3A大功率降压型LED驱动器DE3606DE3606DSE01A7图5DE3606物理调光应用电路图69-100V输入4并2串24W强弱光电路布局3A大功率降压型LED驱动器DE3606DE3606DSE01A8应用指南工作原理DE3606采用峰值电流检测和固定关断时间的控制方式。电路工作在开关管导通和关断两种状态。参见图1所示的典型应用电路图，当MOS开关管处于导通状态时，输入电压VIN通过LED灯、电感L1、MOS开关管、电流检测电阻RCS对电感充电，流过电感的电流随充电时间逐渐增大，当电流检测电阻RCS上的电压降达到电流检测阈值电压VCS_TH时，控制电路使得DRV输出端变为低电平并关...
