CAD中自行编辑填充图案填充图解过程VIP免费

CAD中自行编辑填充图案填充图解过程_第1页
1/7
CAD中自行编辑填充图案填充图解过程_第2页
2/7
CAD中自行编辑填充图案填充图解过程_第3页
3/7

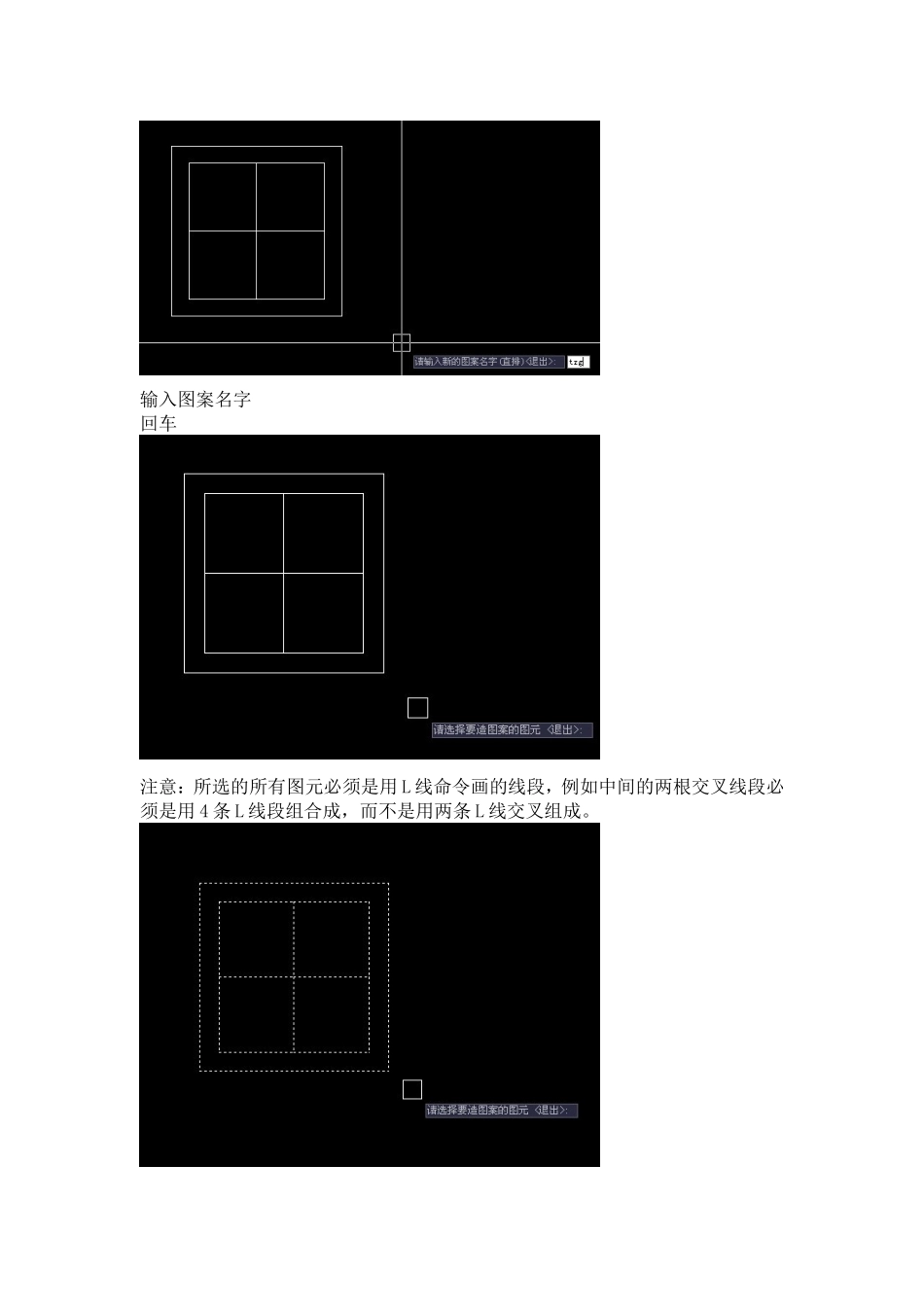

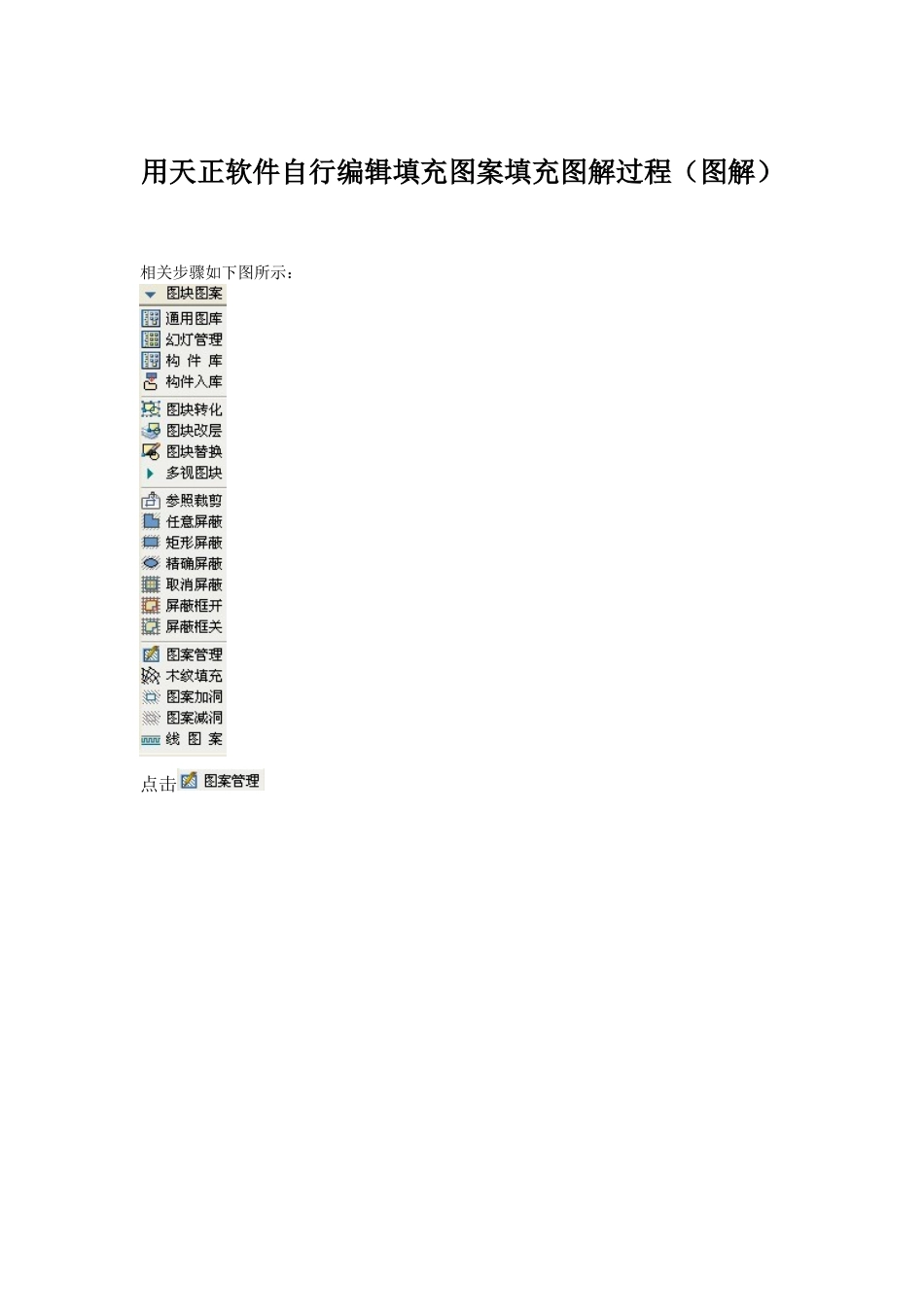

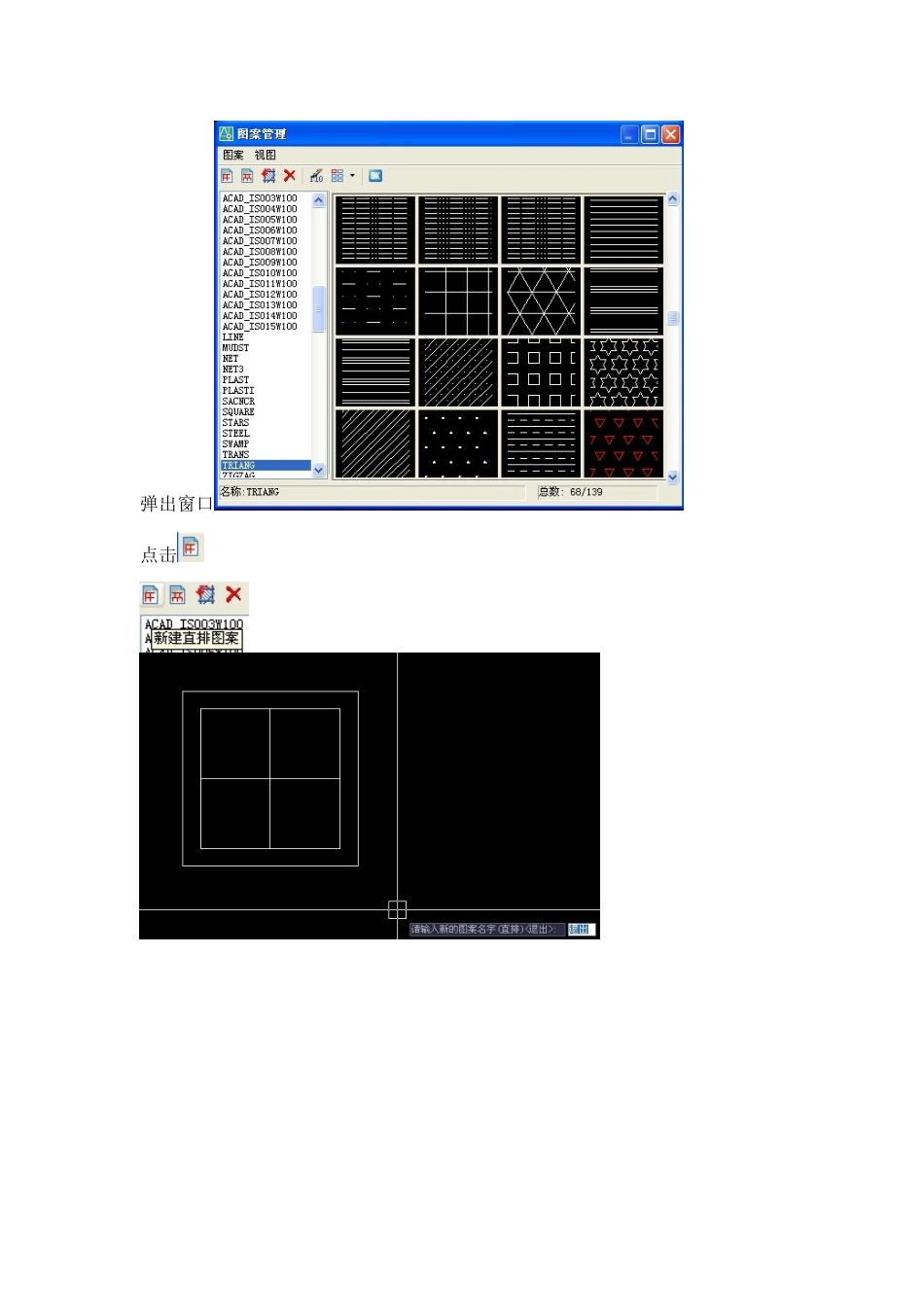

用天正软件自行编辑填充图案填充图解过程(图解)相关步骤如下图所示:点击弹出窗口点击输入图案名字回车注意:所选的所有图元必须是用L线命令画的线段,例如中间的两根交叉线段必须是用4条L线段组合成,而不是用两条L线交叉组成。回车选择图案基点回车输入或指定横向重复间距(按图案实际尺寸确定间距大小)回车输入填充命令“H”选择填充图案设置相应比例及相关参数选择填充边界回车完成自制图案填充

1、当您付费下载文档后,您只拥有了使用权限,并不意味着购买了版权,文档只能用于自身使用,不得用于其他商业用途(如 [转卖]进行直接盈利或[编辑后售卖]进行间接盈利)。
2、本站所有内容均由合作方或网友上传,本站不对文档的完整性、权威性及其观点立场正确性做任何保证或承诺!文档内容仅供研究参考,付费前请自行鉴别。
3、如文档内容存在违规,或者侵犯商业秘密、侵犯著作权等,请点击“违规举报”。

碎片内容

CAD中自行编辑填充图案填充图解过程
