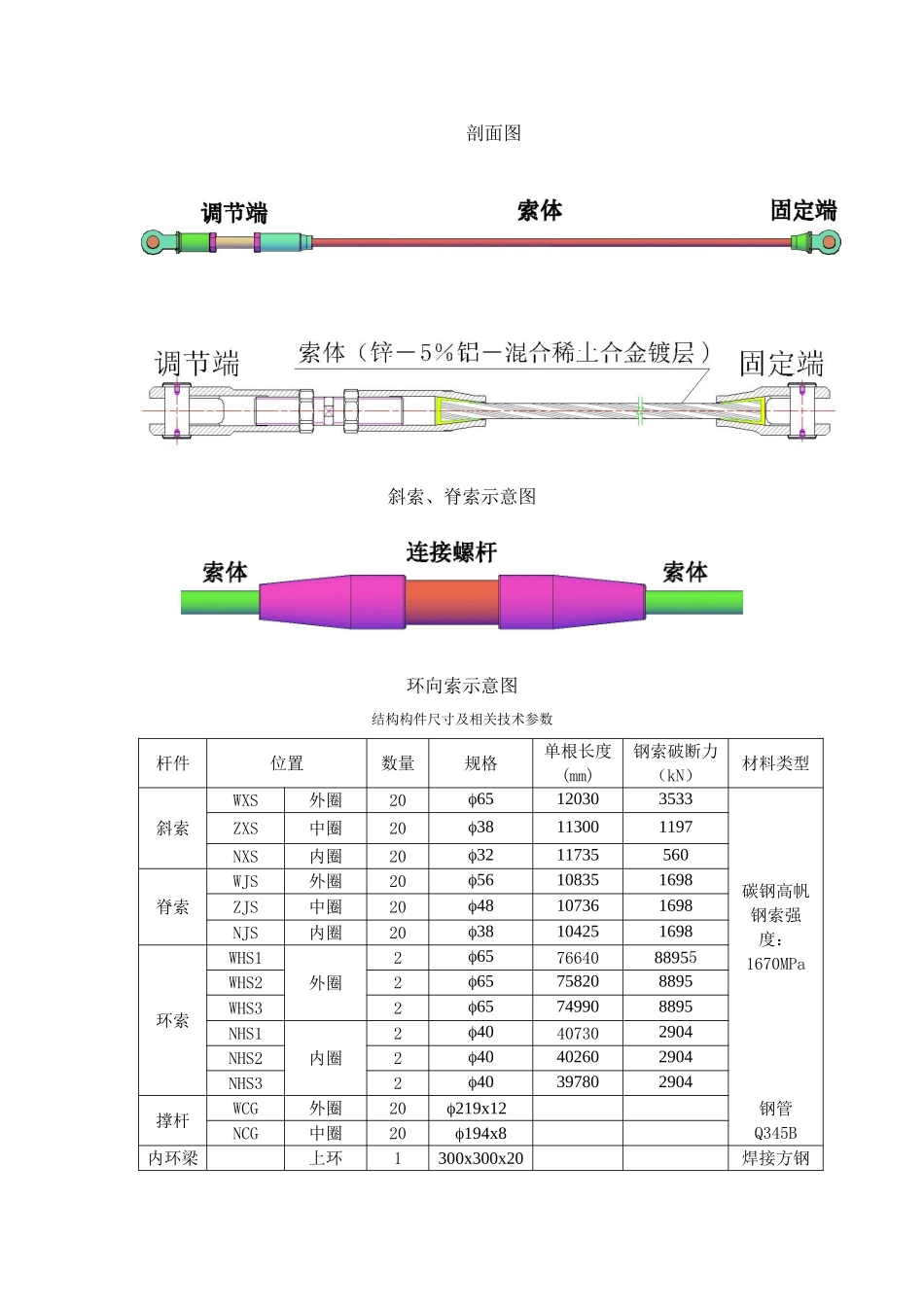

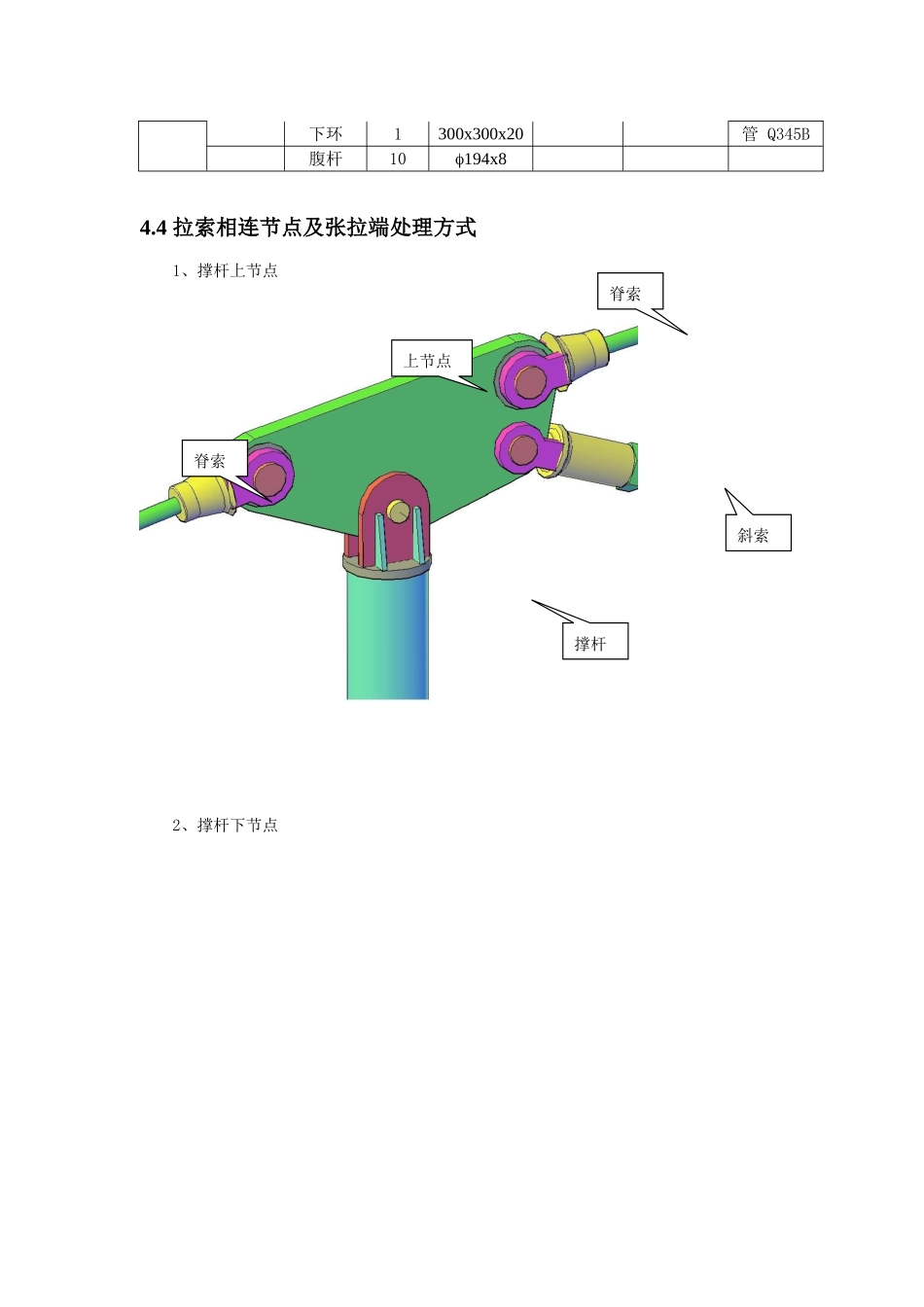

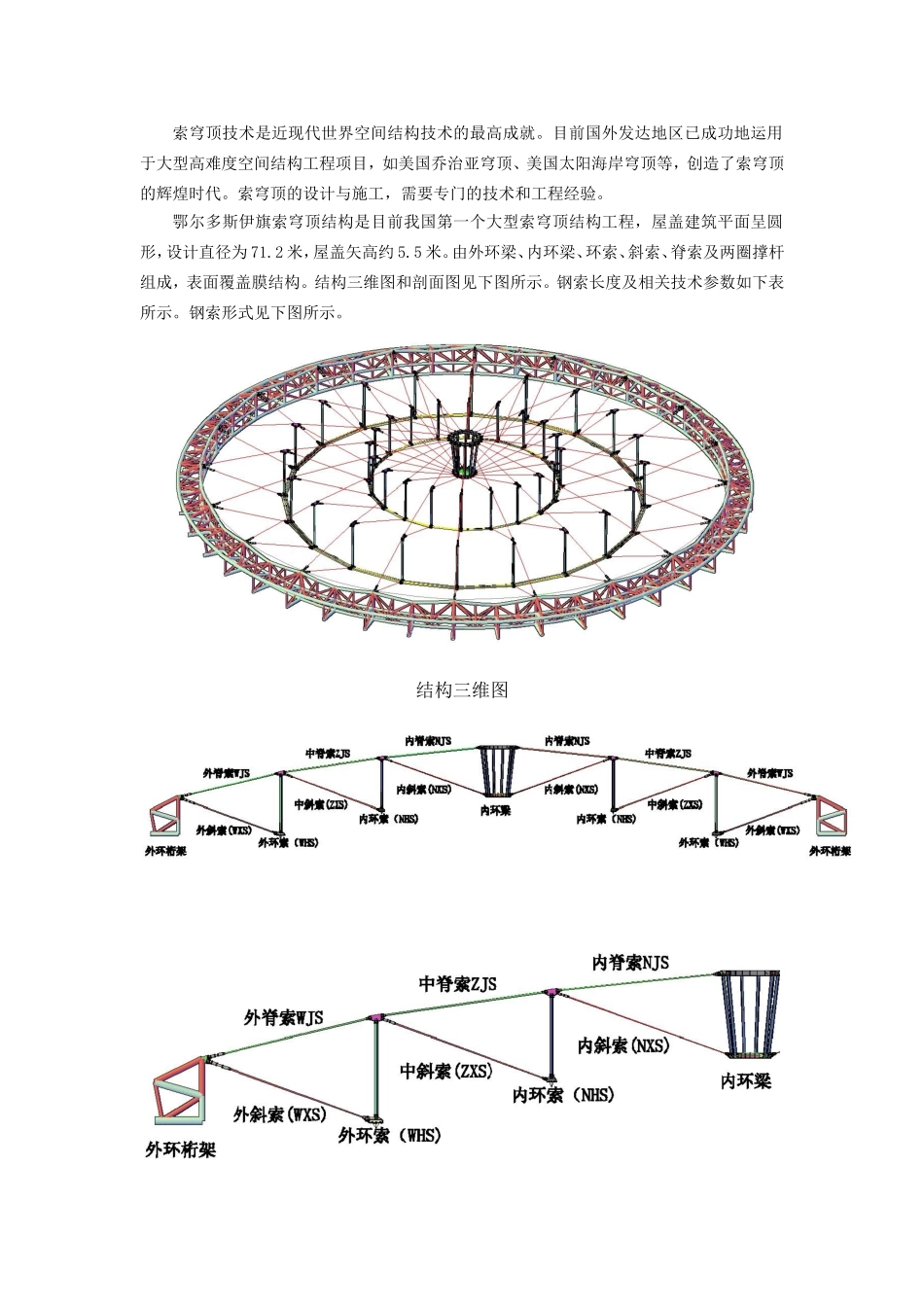

索穹顶技术是近现代世界空间结构技术的最高成就。目前国外发达地区已成功地运用于大型高难度空间结构工程项目，如美国乔治亚穹顶、美国太阳海岸穹顶等，创造了索穹顶的辉煌时代。索穹顶的设计与施工，需要专门的技术和工程经验。鄂尔多斯伊旗索穹顶结构是目前我国第一个大型索穹顶结构工程，屋盖建筑平面呈圆形，设计直径为71.2米，屋盖矢高约5.5米。由外环梁、内环梁、环索、斜索、脊索及两圈撑杆组成，表面覆盖膜结构。结构三维图和剖面图见下图所示。钢索长度及相关技术参数如下表所示。钢索形式见下图所示。结构三维图剖面图斜索、脊索示意图环向索示意图结构构件尺寸及相关技术参数杆件位置数量规格单根长度(mm)钢索破断力（kN）材料类型斜索WXS外圈20碳钢高帆钢索强度：1670MPaZXS中圈20NXS内圈20脊索WJS外圈20ZJS中圈20NJS内圈20环索WHS1外圈2766405WHS22WHS32NHS1内圈240730NHS22NHS32撑杆WCG外圈20x钢管Q345BNCG中圈20x8内环梁上环1300x300x20焊接方钢管Q345B下环1300x300x20腹杆10x84.4拉索相连节点及张拉端处理方式1、撑杆上节点2、撑杆下节点脊索脊索斜索撑杆上节点3、外环梁节点4、内环梁节点斜索环索下节点撑杆脊索斜索索耳板外环桁架脊索斜索内环上弦内环下弦
