第六章 工厂供电系统的过电流保护VIP免费

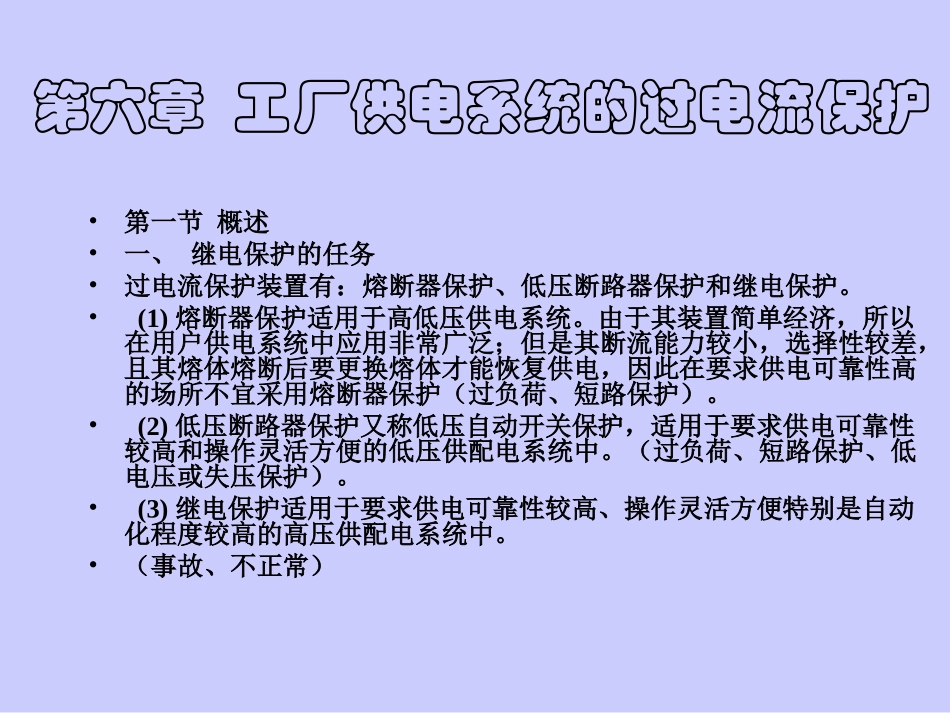

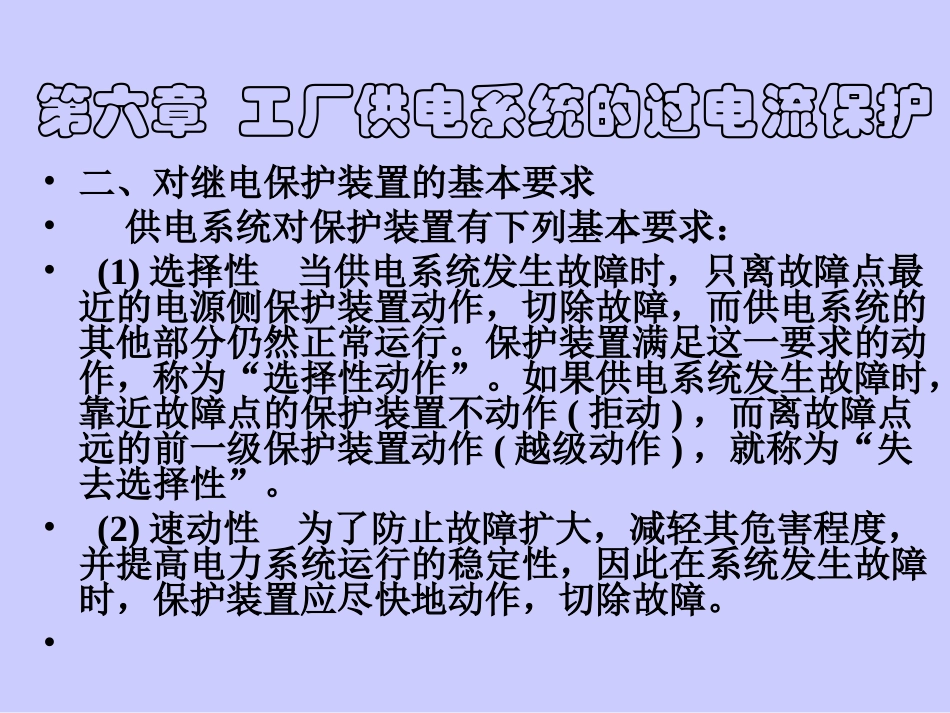

第六章工厂供电系统的过电流保护•刘红宇第六章工厂供电系统的过电流保护•第一节概述•一、继电保护的任务•过电流保护装置有：熔断器保护、低压断路器保护和继电保护。•(1)熔断器保护适用于高低压供电系统。由于其装置简单经济，所以在用户供电系统中应用非常广泛；但是其断流能力较小，选择性较差，且其熔体熔断后要更换熔体才能恢复供电，因此在要求供电可靠性高的场所不宜采用熔断器保护（过负荷、短路保护）。•(2)低压断路器保护又称低压自动开关保护，适用于要求供电可靠性较高和操作灵活方便的低压供配电系统中。（过负荷、短路保护、低电压或失压保护）。•(3)继电保护适用于要求供电可靠性较高、操作灵活方便特别是自动化程度较高的高压供配电系统中。•（事故、不正常）第六章工厂供电系统的过电流保护•二、对继电保护装置的基本要求•供电系统对保护装置有下列基本要求：•(1)选择性当供电系统发生故障时，只离故障点最近的电源侧保护装置动作，切除故障，而供电系统的其他部分仍然正常运行。保护装置满足这一要求的动作，称为“选择性动作”。如果供电系统发生故障时，靠近故障点的保护装置不动作(拒动)，而离故障点远的前一级保护装置动作(越级动作)，就称为“失去选择性”。•(2)速动性为了防止故障扩大，减轻其危害程度，并提高电力系统运行的稳定性，因此在系统发生故障时，保护装置应尽快地动作，切除故障。••(3)可靠性保护装置在该动作时，不应拒动；而不该动作时，不应误动。保护装置的可靠程度，与保护装置的元件质量、接线方案以及安装、整定和运行维护等多种因素有关。•(4)灵敏性在保护范围内发生故障，无论位置和类型都要动作。•灵敏系数是表征保护装置对其保护区内故障和不正常工作状态反应能力的一个参数。如果保护装置对其保护区内极轻微的故障都能及时地反应动作，就说明保护装置的灵敏度高。•过电流保护的灵敏度或灵敏系数，用其保护区内在电力系统为最小运行方式时的最小短路电流IKmin与保护装置一次动作电流Iop1。的比值来表示，即：电流互感器的接线方式保护装置的接线方式是指作为相间短路的过电流保护用的电流继电器与电流互感器二次线圈之间的连接方式。分为三种：三相完全星形接线方式两相不完全星形接线两相电流差接线接线系数KW：指通过继电器的电流IK与电流互感器二次电流I2的比值，即：KW＝IK／I2。三相完全星形接线方式三相完全星形接线方式是用三台电流互感器与三只继电器对应连接的。可以反映任何形式短路故障。可见：KW＝1两相不完全星形接线两相不完全星形接线方式是在A、C两相装有电流互感器，分别与两只电流继电器相连接。可以反映除B相单相接地短路以外的所有故障。可见：KW＝1****AIBICIaIcIBKACKAAKA两相不完全星形接线方式还可以接成两相三继电器形式，以提高可靠性。可见：KW＝1有何作用？两相电流差接线两相电流差接线方式由两台电流互感器和一只电流继电器组成。正常工作时，通过继电器的电流为：cacaKIIIII33jIjIKI两相电流差接线的接线系数不同的相间短路时，接线系数是不一样的。正常和三相短路时接线系数为；AC相短路时接线系数为2；AB相或BC相短路时接线系数为1。因而灵敏系数也不一样。一般情况下：保护整定时取KW＝灵敏度校验时取KW＝133Why?!三种接线方式性能比较三相三继电器两相两继电器两相一继电器可靠性灵敏性最好较好差经济性差较好最好适用场合中性点接地电网中性点不接地电网10kV以下和高压电动机保护I1I210%ifI10I2max12电流互感器的误差曲线电流互感器的误差主要与一次电流和二次负载值Z2有关系。电流互感器二次电流和一次电流的关系曲线图电流互感器的10%误差曲线指电流互感器一次电流倍数m（又称10%倍数）与电流误差等于10%所允许的二次负载值Z2al的关系曲线。利用10%误差曲线校验电流互感器1。计算一次电流倍数m2。计算允许负载值——查10%误差曲线3。计算实际负载值——4。比较负荷大小——如果Z2≤Z2al，则说明电流互感器的误差不超过10%。如果Z2＞Z2al，不满足要求，则采取以下措施：（1）增大连接导线截面，或缩短导线长度，以减小二次负载...
