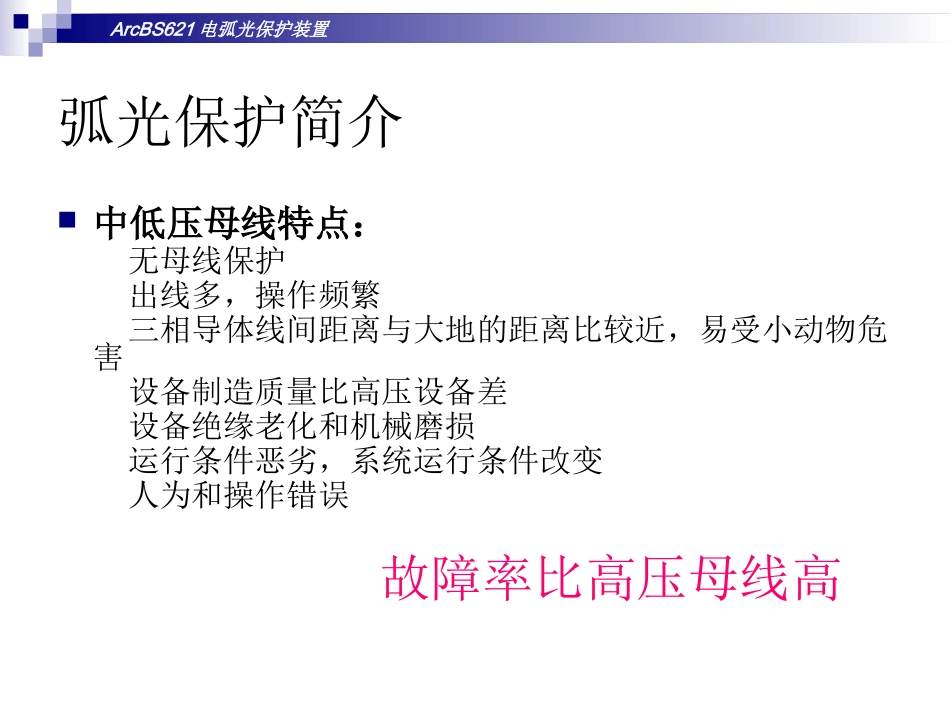

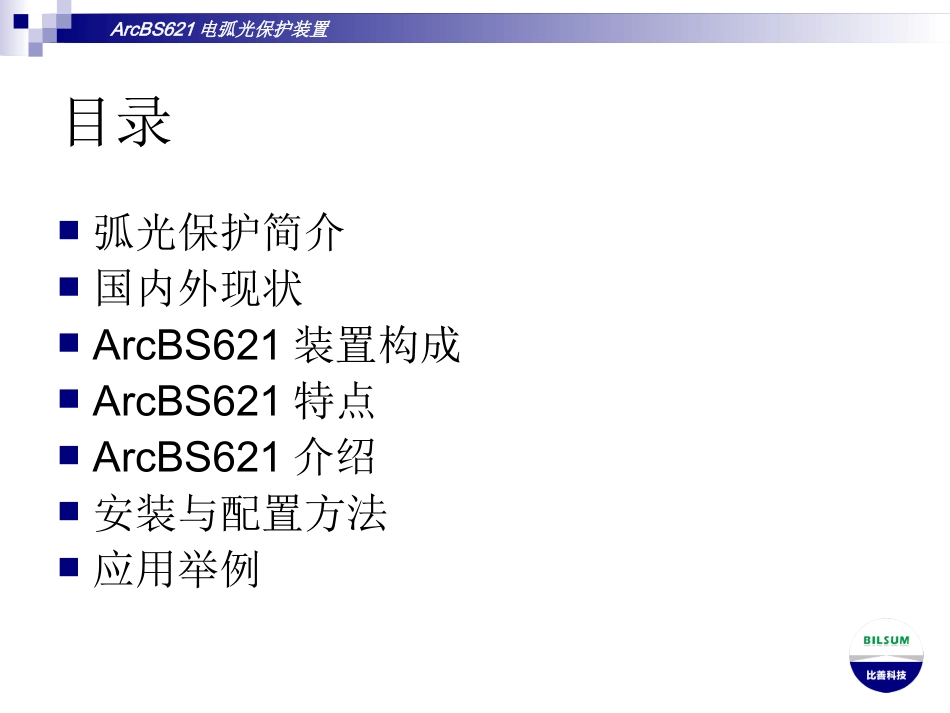

电弧光保护装置ArcBS621XXXXX公司目录弧光保护简介国内外现状ArcBS621装置构成ArcBS621特点ArcBS621介绍安装与配置方法应用举例ArcBS621电弧光保护装置弧光保护简介中低压母线特点：无母线保护出线多，操作频繁三相导体线间距离与大地的距离比较近，易受小动物危害设备制造质量比高压设备差设备绝缘老化和机械磨损运行条件恶劣，系统运行条件改变人为和操作错误故障率比高压母线高ArcBS621电弧光保护装置弧光保护简介过流保护电弧保护过流与弧光同时出现ArcBS621电弧光保护装置弧光保护简介过流保护（现有中压方案）方案反应时间(ms)变压器后备过流保护>1000馈线过流保护闭锁变压器过流保护300~400采用环流原理的高阻抗母线保护35~60接线复杂，对CT的要求高，安装在有很多出线的6-35kV母线上有很多困难，不经济ArcBS621电弧光保护装置弧光保护简介开关柜内部电燃弧耐受时间及成本估计ArcBS621电弧光保护装置弧光保护简介实际发生的电弧事故故障时间保护主变2secs过流保护110/21kV30MVAArcBS621电弧光保护装置弧光保护简介实际发生的电弧事故故障时间保护主变2secs过流保护110/21kV30MVAArcBS621电弧光保护装置弧光保护简介实际发生的电弧事故故障时间保护主变2secs过流保护110/21kV30MVAArcBS621电弧光保护装置弧光保护简介弧光保护方案原理：将光信号转换为电流信号，弧光出现时电信号会有一个较强的突变。反应时间：速断时间5~7msArcBS621电弧光保护装置弧光保护简介实际发生的电弧事故故障时间保护主变0.07secs电弧保护110/21kV30MVAArcBS621电弧光保护装置弧光保护简介实际发生的电弧事故故障时间保护主变0.07secs电弧保护110/21kV30MVAArcBS621电弧光保护装置国内外现状芬南UTU集团的FALCON主控单元可接24个扩展单元4路电子继电器6路机械继电器跳闸逻辑可自由编程光纤通信反应时间<1ms弧光单元10路弧光光纤通信电流单元3路电流光纤通信RIZNER公司ArcBS621电弧光保护装置国内外现状ABB公司的REA101主控单元可接??扩展单元2路电子继电器感光灵敏度可调节光纤通信反应时间<2.5ms弧光单元2或8路弧光1路电子继电器光纤通信ArcBS621电弧光保护装置国内外现状芬南vaasa公司VAMP221主控单元可接10个弧光扩展单元3CT输入(3相或2+Io)4路机械继电器弧光跳闸开关量输出2路报警输出(NO和NC)反应时间：5-7ms485通信弧光单元10路弧光1路温度1路便携弧光ArcBS621电弧光保护装置国内外现状国内尚无研发，但有少量应用应用范围：•发电厂•钢铁企业•中低压变电站ArcBS621电弧光保护装置ArcBS621电弧光保护装置构成+主单元扩展单元ArcBS621电弧光保护装置ArcBS621电弧光保护装置构成支持12路弧光或温度（包括1路便携弧光）支持6路电流或电压4路双继电器（电子+机械）跳闸接口1路电子继电器跳闸接口1路B码校时输入接口支持6个扩展单元（485通讯）动作时间：3~7ms主单元ArcBS621电弧光保护装置ArcBS621电弧光保护装置构成电流型：8路电流扩展单元弧光型：16路弧光混合型：4路电流，8路弧光动作时间：7~10msArcBS621电弧光保护装置ArcBS621特点支持电压可测系统频率主单元具备录波功能双继电器跳闸接口主单元具备小型应用可视化逻辑配置，跳闸接口任意编程GPRS远程查看与维护ArcBS621电弧光保护装置主单元介绍ArcBS621电弧光保护装置主单元介绍ArcBS621电弧光保护装置扩展单元介绍ArcBS621电弧光保护装置后台配置软件操作演示ArcBS621电弧光保护装置配置举例弧光与过流双启动判据跳闸方式ArcBS621电弧光保护装置配置举例弧光单启动判据跳闸条件一般地，为了提高可靠性，单弧光条件出口时，应对指定设备从不同角度配置2个及以上数量的弧光传感器，经过与运算后再出口。ArcBS621电弧光保护装置配置举例过流单启动判据跳闸条件其中Ia、Ib、Ic分别代表不同的电流信号（如不同出线的电流），同一电流信号经过延时单元后可以构成保护之间的各种配合关系，如CBFP或其他后备功能。ArcBS621电弧光保护装置配置举例组合跳闸模式当检测到弧光时发出跳闸信号；同时存在系统保护动作的判据为故障发生的两个条件：当同时检测到弧光和过流时发...
