第五节 室外台阶与坡道p111VIP免费

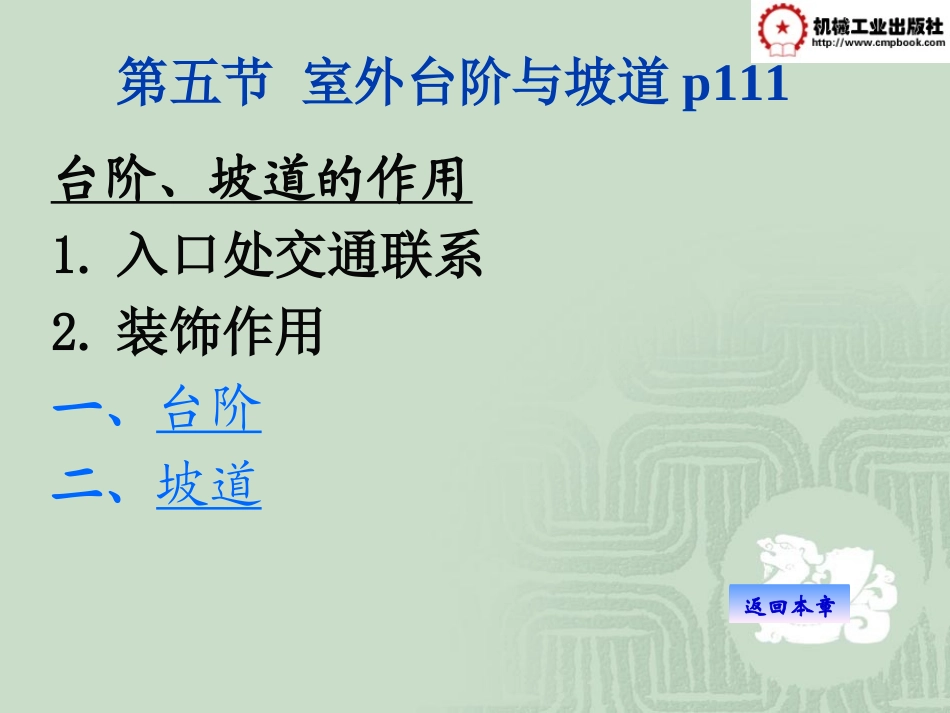

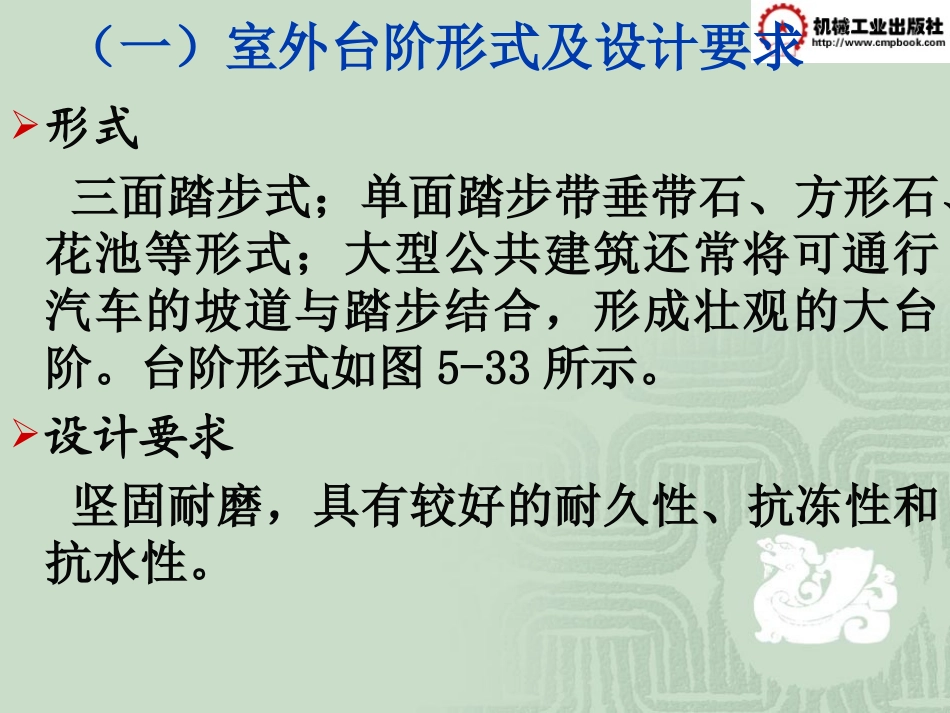

第五节室外台阶与坡道p111台阶、坡道的作用1.入口处交通联系2.装饰作用一、台阶二、坡道返回本章一、台阶（一）室外台阶形式及设计要求（二）台阶构造返回（一）室外台阶形式及设计要求形式三面踏步式；单面踏步带垂带石、方形石、花池等形式；大型公共建筑还常将可通行汽车的坡道与踏步结合，形成壮观的大台阶。台阶形式如图5-33所示。设计要求坚固耐磨，具有较好的耐久性、抗冻性和抗水性。图5-33台阶与坡道的形式返回（二）台阶构造1）台阶由踏步和平台两部分组成。2）台阶的坡度：比楼梯小，通常踏步高度为100～150mm，踏步宽度为300～400mm。3）平台：位于出入口与踏步之间，起缓冲作用。深度一般不小于900mm，平台表面宜比室内地面低20～60mm,并向外找坡1%～3%。室外台阶构造层次:面层、结构层、垫层。结构层：混凝土台阶、石台阶、钢筋混凝土台阶、砖台阶等，其中混凝土台阶应用最普遍。面层材料：水泥砂浆、水磨石面层或缸砖、马赛克、天然石或人造石等块材面层，条石台阶不须另做面层。垫层材料：可采用灰土、三合土或碎石等。见下页图4.室外台阶构造层次图5-34台阶的构造5.台阶变形的处理常见变形平台向主体倾斜，造成平台的倒泛水或某些部位开裂等。解决方法A.加强房屋主体与台阶之间的联系，以形成整体沉降。B.将台阶和主体完全断开，加强缝隙节点处理。C.台阶抗冻变形的处理：采用换土法。如图5-34所示图5-35台阶变形处理返回二、坡道1）室外门前为了便于车辆进出，或医院室内地坪高差不大，为便于医用车通行，常做坡道。2）坡道多为单面形式。3.坡道的坡度坡道的坡度一般为1/6～1/12。面层光滑的坡道，坡度不宜大于1/10。粗糙材料和设防滑条的坡道，坡度可稍大，但不应大于1/6。锯齿形坡道的坡度可加大至1/4。坡度为1/10的坡道较为舒适。对于残疾人通行的坡道，其坡度不大于1/12，同时还规定与之相匹配的每段坡道的最大高度为750mm，最大水平距离为9000mm。4.坡道要求及构造应采用耐久、耐磨和抗冻性好的材料，一般多采用混凝土坡道，也可采用天然石坡道等。注意变形的处理。防滑要求较高，大于1/8的坡道需做防滑设施，可设防滑条，或做成锯齿形（统称礓礤）,天然石坡道可对表面做粗糙处理。图5-36坡道的构造返回第七节电梯与自动扶梯一、电梯二、自动扶梯返回本章一、电梯电梯有载人、载货两大类，除普通的乘客电梯外，还有医院专用的病床梯、消防电梯、观光电梯等。（一）电梯井道（二）电梯机房（三）电梯门套返回(一）电梯井道电梯井道是电梯运行的通道，内部安装有轿厢、导轨、平衡重、缓冲器等。井道必须保证所需的垂直度和规定的内径，保证设备安装及运行不受妨碍。电梯井道要求（1）井道的防火（3）井道的通风（2）井道隔声、隔振（4）井道的检修图5-38电梯井道内部透视示意图返回（二）电梯机房1.电梯机房的位置一般设置在电梯井道的顶部，少数设在顶端本层、底层或地下。2.机房尺寸须根据机械设备尺寸的安排和管理、维修等需要来决定，可向某一方向或两个方向扩大。一般至少有两个面。机房和楼板应按机器边扩出600mm以上的宽度，高度多为2.5～3.5m。3.机房应有良好的采光和通风图5-40机房平面留孔示意图返回（三）电梯门套1.电梯厅门套装修的构造做法与电梯厅的装修统一考虑，可用水泥砂浆抹灰，水磨石或木板装修；高级的还可采用大理石或金属装修。图5-41电梯门套装修某工程电梯厅门套2.电梯门一般为双扇推拉门，宽800～1500mm，有中央分开推向两边的，和双扇推向同一边的两种。推拉门的滑槽通常安置在门套下楼板边梁如牛腿状挑出的部分，如图5-42所示。图5-42厅门牛腿部位构造返回二、自动扶梯1.坡度自动扶梯的坡度比较平缓，一般采用30°左右，运行速度为0.5～0.7m/s，宽度有单人和双人两种。2.自动扶梯组成电动机械、梯段、踏步、栏杆扶手。机房悬挂在楼板下面，楼层下做装饰外壳处理。底层做地坑。在其机房上部自动扶梯的入口处，应做活动地板，以利检修。见下图图5-43自动扶梯示意图图5-44自动扶梯基本尺寸3.防火建筑物设置自动扶梯，当上下层面积总和超过防火分区面积时，应按防火要求设置防火隔断或复合式防火卷帘封闭自动扶梯井。见下图图5-45自动扶梯防火卷帘设置示意返回
